防护型法兰联轴器传动连接结构设计

　　这类带防护结构的法兰联轴器，常应用在中小型传动设备的轴系对接场景中，比如轻工输送线、小型泵组、普通机床进给轴这类对传动平稳性有基础要求，同时需要外露旋转部件做基础遮挡的工况，能避免运转过程中连接螺栓、外露轴端剐蹭操作人员，也能减少车间浮尘、细碎切屑直接落入连接缝隙造成的磨损。从实际使用角度看，它的核心作用是实现两根同轴线布置轴的刚性连接，稳定传递工作转矩，相比无防护的法兰联轴器，外侧延伸的防护轮缘可以把连接螺栓、锁紧螺母全部包覆在轮缘内侧，日常巡检时不用额外加装外置防护罩，节省设备外围的安装空间。设计过程中首先要匹配对接轴的轴径公差，两端轴孔分别对应主动轴、从动轴的配合公差，通常选用过渡配合保证同轴度，

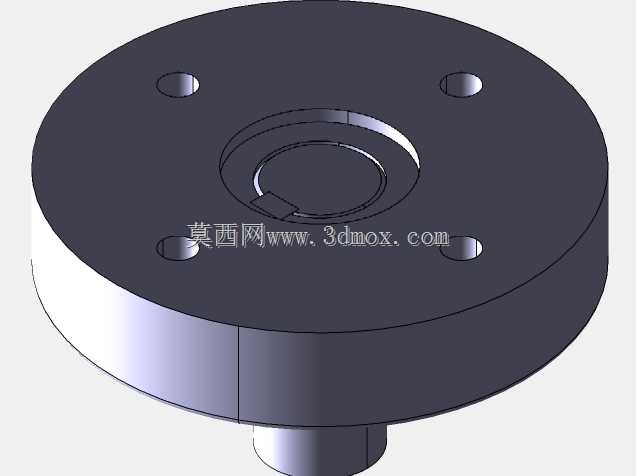

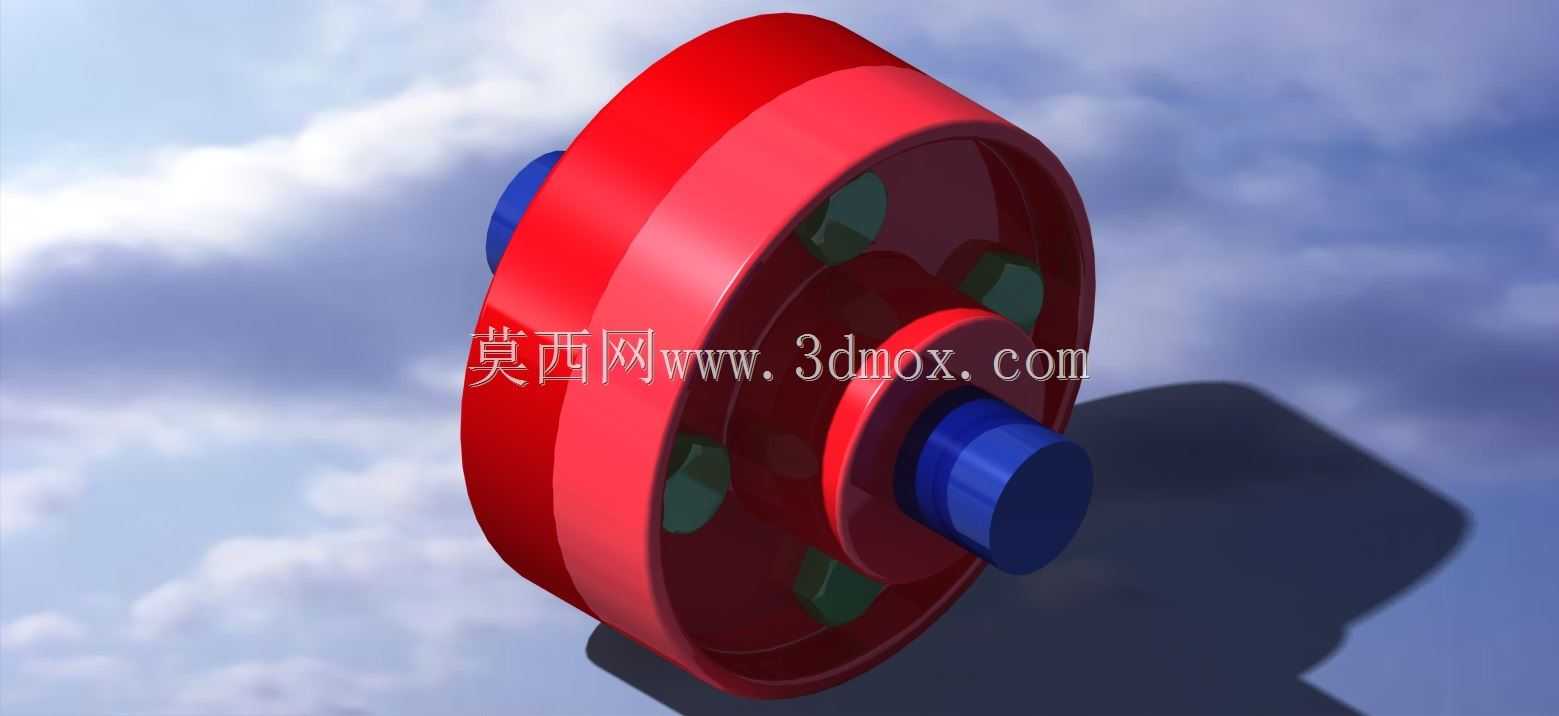

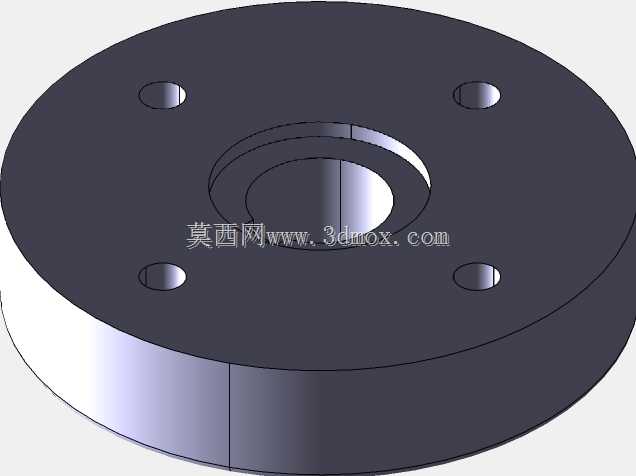

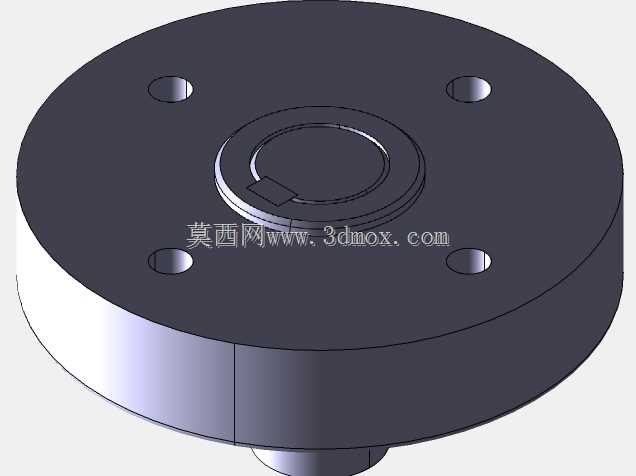

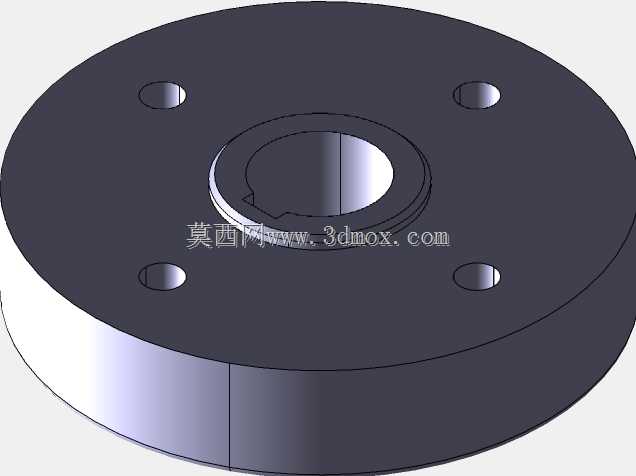

　　轴孔上的键槽尺寸严格对应轴上平键的截面尺寸，避免键连接出现间隙造成传动冲击。法兰盘的连接螺栓采用圆周均布设计，螺栓数量根据额定传递转矩计算确定，螺栓孔的位置度公差要控制在合理范围，保证两半法兰对接时所有螺栓能顺利穿入，不会出现别劲的情况，螺栓预紧力按照转矩要求统一施加，避免单根螺栓受力过大断裂。外侧的防护轮缘和其中一半法兰做成一体式结构，轮缘的内径要比另一半法兰的外径大1到2毫米，预留出安装对接的调整间隙，同时轮缘的轴向长度要完全覆盖连接螺栓的伸出端，保证旋转时没有尖锐部件外露。安装边界上要注意，联轴器装配完成后的总轴向长度要和两轴端预留的安装间距匹配，轮缘的最大外径不能和周边的设备机架、管线产生干涉，径向要预留足够的散热空间，

　　避免长期运转时热量堆积加速密封件老化。两半法兰的结合面要加工到合适的表面粗糙度，保证对接时贴合紧密，减少运转过程中的端面跳动，轴端的锁紧挡圈要和轴端固定牢靠，防止轴向窜动造成联轴器移位。日常维护时不用拆解防护轮缘就能通过外侧的观察缝隙检查螺栓是否松动，相比外置焊接式防护罩的结构，这种一体式防护的联轴器拆装更方便，对中调整时也能直接观察结合面的贴合情况，适合在常规工业传动场景中批量选用。
