偏心式传动连接构件结构设计

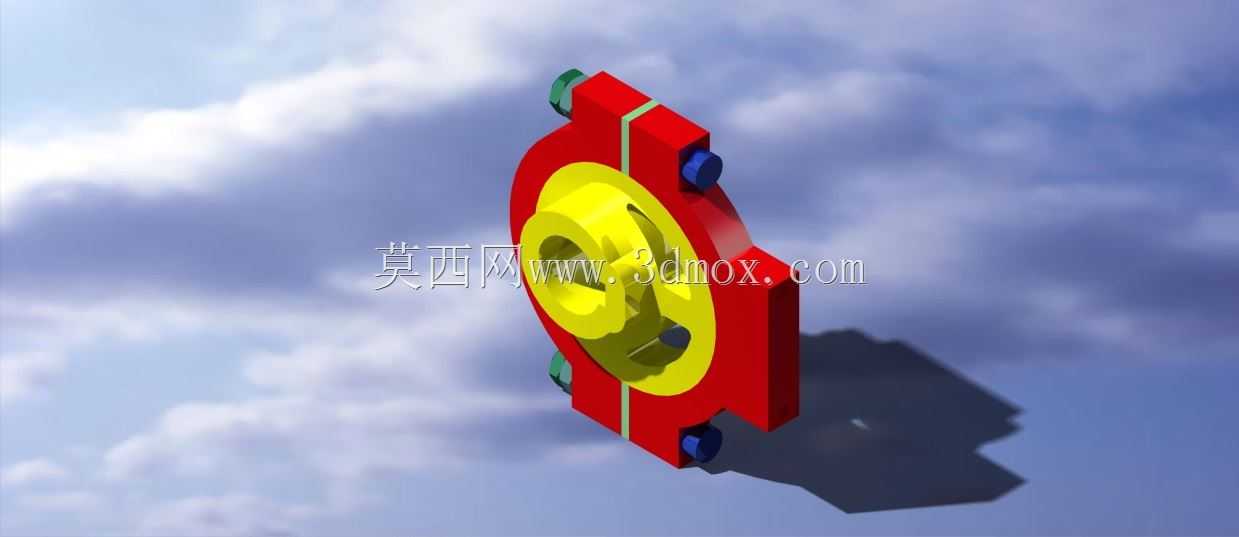

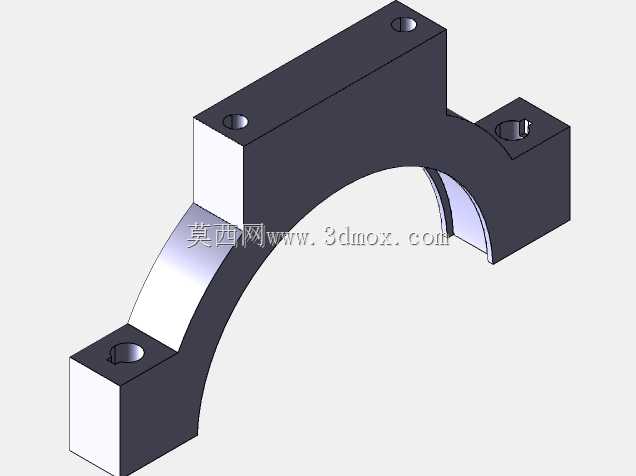

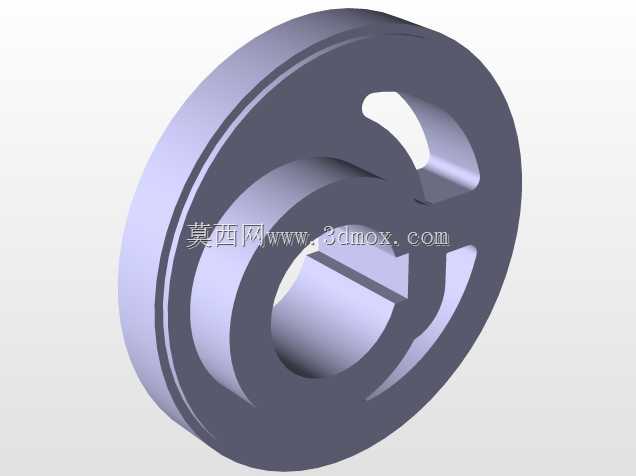

　　这类偏心连接构件常应用在需要实现周期性往复位移、变行程传动的工业设备场景中，比如小型冲压设备的进给机构、包装生产线的间歇送料单元、纺织机械的摆线驱动结构里，都能见到同原理构件的身影，核心作用是将输入轴的匀速旋转运动，转化为从动端的特定规律往复运动，或是调整传动副的中心距来实现特定的运动轨迹输出。从结构本身来看，主体采用盘式偏心基体设计，红色部分为构件的主体支撑结构，承担扭矩传递过程中的结构载荷，中间黄色的偏心轴套部分是核心功能区，其中心与基体安装中心存在固定偏心距，这个偏心距的数值直接决定了从动端的行程大小，设计时需要根据配套设备的运动行程要求反向推算偏心量，同时还要校核偏心部位在高速旋转时的动平衡性能，

　　避免运行过程中产生过大的振动载荷传递到设备主机架上。构件上预留的多组螺栓安装位，是用于和输入端的法兰盘、输出端的传动摆臂进行刚性连接，安装时需要注意连接螺栓的预紧力均匀性，避免偏心旋转过程中出现连接松动导致的传动精度偏差。外侧分布的缓冲限位结构，一方面是在装配过程中起到定位止口的作用，保证构件与相邻配合件的同轴度偏差控制在允许范围内，另一方面也能在传动过载时提供一定的应力缓冲，避免核心偏心部位直接承受冲击载荷出现开裂变形。设计这类构件时，首先要明确配套设备的传动负载、运行转速、所需行程参数，先确定偏心距的合理取值范围，再根据传递扭矩的大小计算基体的最小壁厚，选择对应强度的加工材质，之后再逐一排布安装孔位、定位结构的位置，

　　要保证所有安装边界不会和周边的机架、传动件发生运动干涉，尤其是偏心旋转过程中构件外轮廓的运动包络面，需要和周边结构预留足够的安全间隙，避免运行时出现剐蹭卡滞。这类构件的外形通常采用对称式盘状结构来优化动平衡表现，安装基准面的平面度、偏心轴孔的圆柱度都有较高的形位公差要求，加工时需要一次装夹完成基准面和偏心孔的精加工，避免二次装夹带来的位置偏差影响最终的传动精度。实际选型应用时，除了核对偏心距、安装孔位尺寸是否匹配，还要确认构件的整体厚度、最大外圆直径是否符合安装腔体的空间边界，避免出现装配后无法装入设备腔体的问题，同时要根据运行转速选择合适的配合公差，高速运行场景下还需要额外做动平衡校正，降低运行振动带来的设备损耗。
