十字轴式万向联轴器结构设计

项目分类:3D模型 发布时间:2021-10-25 ID:339653
  • 十字轴式万向联轴器结构设计
  • 十字轴式万向联轴器结构设计
  • 十字轴式万向联轴器结构设计
  • 十字轴式万向联轴器结构设计
  • 十字轴式万向联轴器结构设计
  • 十字轴式万向联轴器结构设计
  • 十字轴式万向联轴器结构设计
  • 十字轴式万向联轴器结构设计
  • 十字轴式万向联轴器结构设计
  • 十字轴式万向联轴器结构设计
  • 十字轴式万向联轴器结构设计
  • 十字轴式万向联轴器结构设计
  • 十字轴式万向联轴器结构设计
  • 十字轴式万向联轴器结构设计
  • 十字轴式万向联轴器结构设计
  • 十字轴式万向联轴器结构设计
  • 十字轴式万向联轴器结构设计

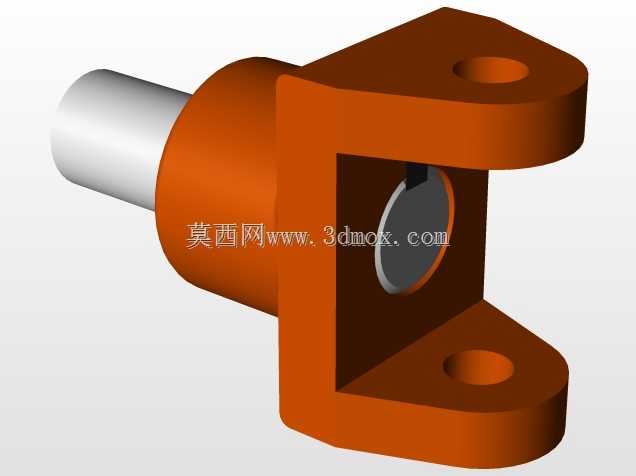

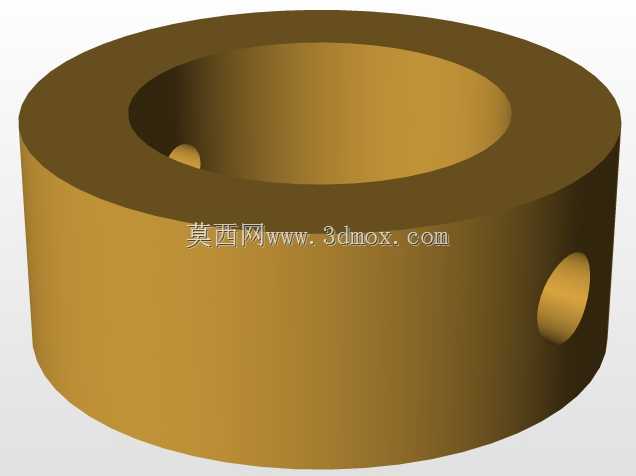

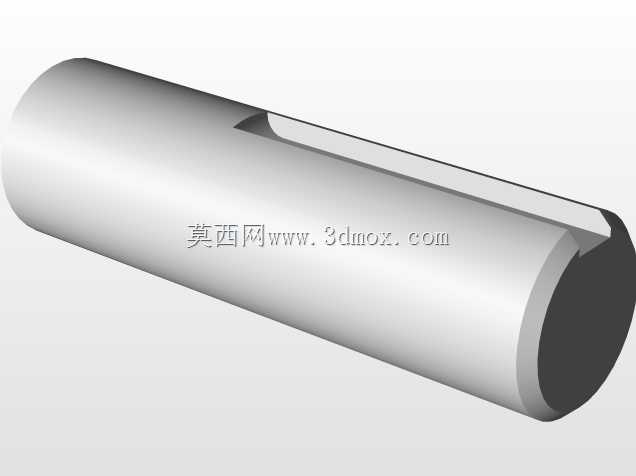

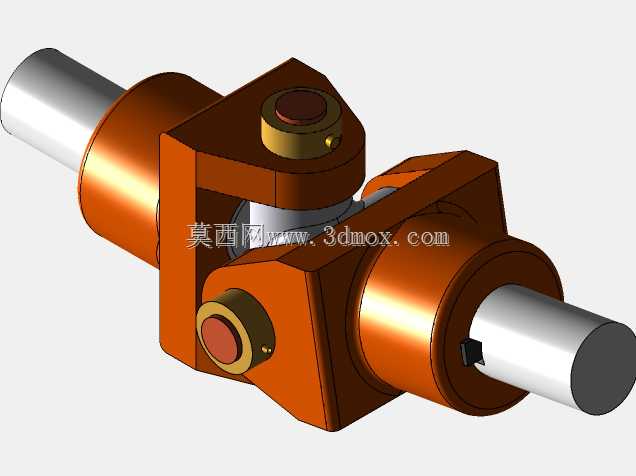

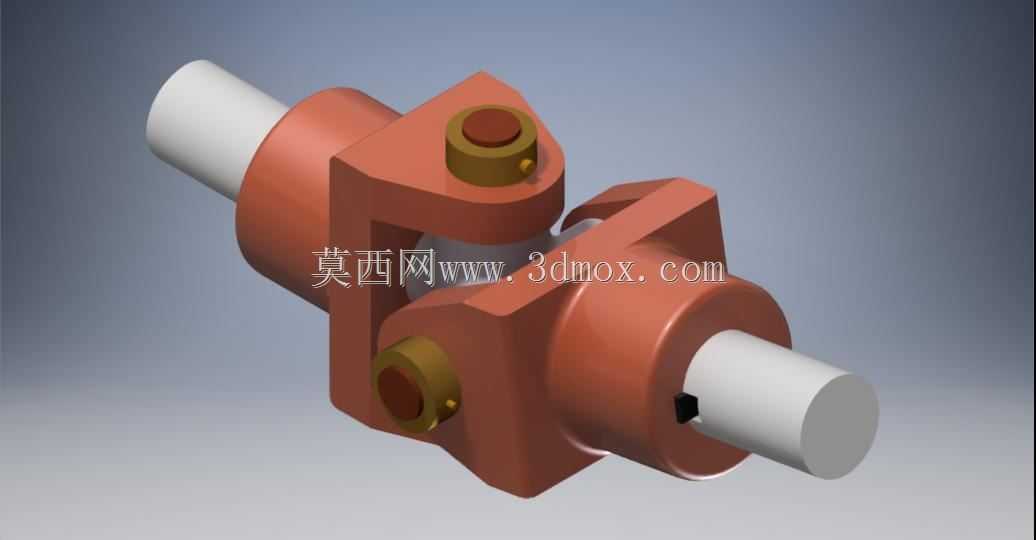

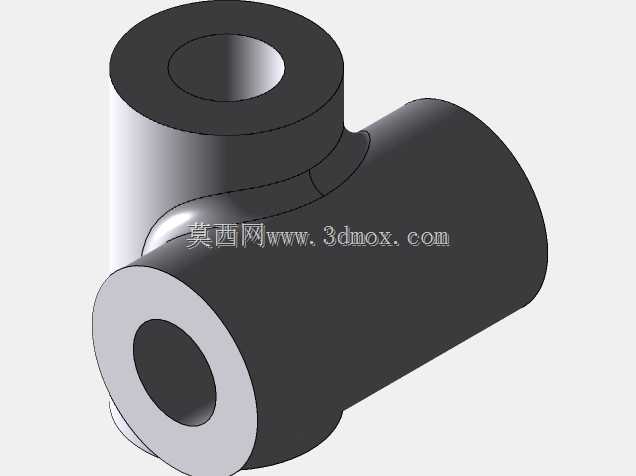

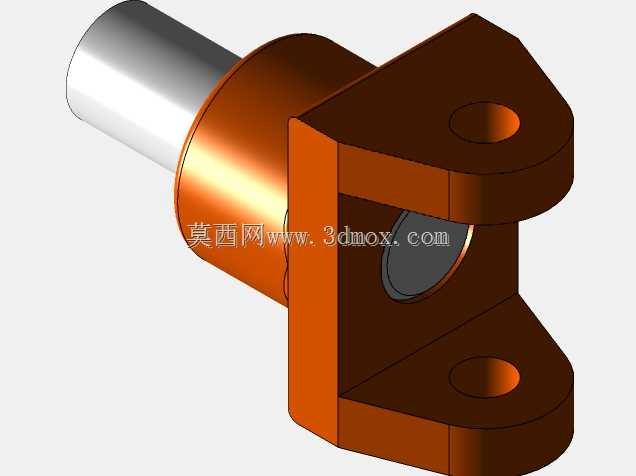

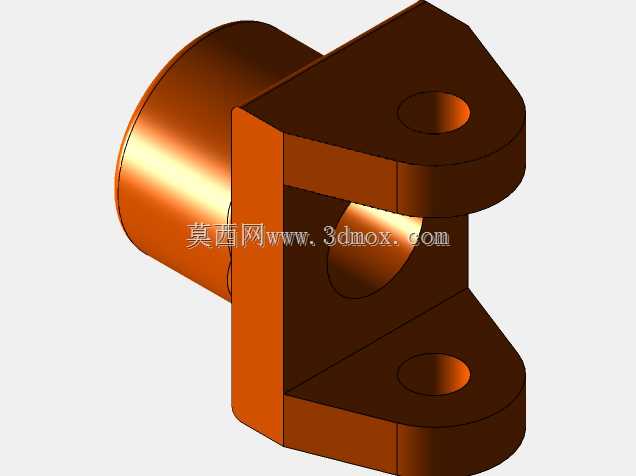

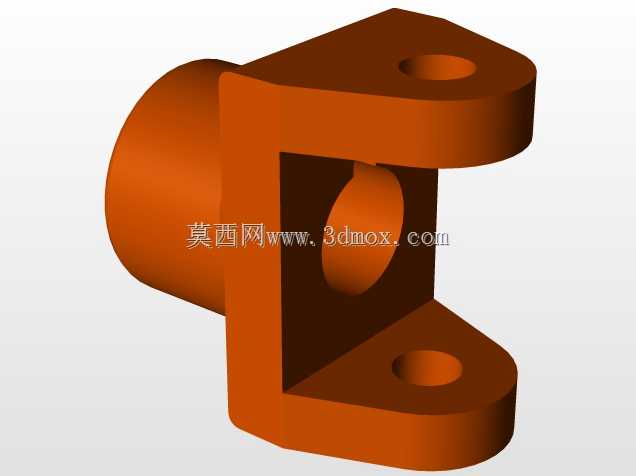

在各类工业传动场景中,两轴轴线存在相对偏移是极为常见的工况,这类偏移可能来自安装过程中的同轴度误差、设备运行时的机架形变、受载后的轴系挠曲,或是工作端主动轴与从动轴存在预设的夹角布置需求,刚性联轴器无法补偿这类偏移,强行使用会在轴系内产生极大的附加载荷,加剧轴承磨损、轴件疲劳,甚至直接造成传动部件断裂,而万向联轴器正是为解决这类偏斜轴系的动力传递需求设计的。这款十字轴式万向联轴器采用分体式叉架结构,两个叉形接头分别与主动轴、从动轴通过轴端的平键实现周向固定,依靠端部的锁紧结构完成轴向定位,中间十字轴作为核心传动元件,通过四个轴颈分别与两个叉架的轴承孔配合,可实现两轴在夹角不超过45度的工况下稳定传递扭矩。从设计逻辑来看,十字轴的轴颈与叉架配合处采用铜套作为滑动轴承衬套,既可以降低转动过程中的摩擦阻力,也能在长期磨损后仅更换衬套即可完成维护,无需整体更换叉架或十字轴,大幅降低设备运维成本;叉架与轴连接的毂部采用开口锁紧结构,通过侧面的紧定螺钉施加锁紧力,可适配一定公差范围内的轴径,同时保证轴与毂部的无间隙配合,避免传动过程中出现冲击回程差。在安装边界上,这类联轴器的径向尺寸需匹配安装空间的回转半径要求,避免转动过程中与周边机架、管线发生干涉,轴向长度需根据两轴端的预留间距调整,保证十字轴处于合理的摆角范围内,若两轴夹角过大,会造成十字轴轴颈的局部载荷激增,大幅缩短使用寿命。实际应用中,这类联轴器广泛覆盖轻工输送线、小型机床进给机构、农业机械传动系统、工业设备辅助传动单元等场景,可在有径向、角向、轴向综合偏移的两轴间稳定传递旋转动力,不会因为轴系的不对中产生额外的附加载荷。建模过程中需重点保证十字轴四个轴颈的位置度公差,以及叉架轴承孔与轴毂孔的垂直度要求,若形位公差控制不当,实际装配后会出现转动卡滞、传动阻力过大的问题,直接影响部件的实际使用性能。
