实心套筒联轴器结构设计与装配方案

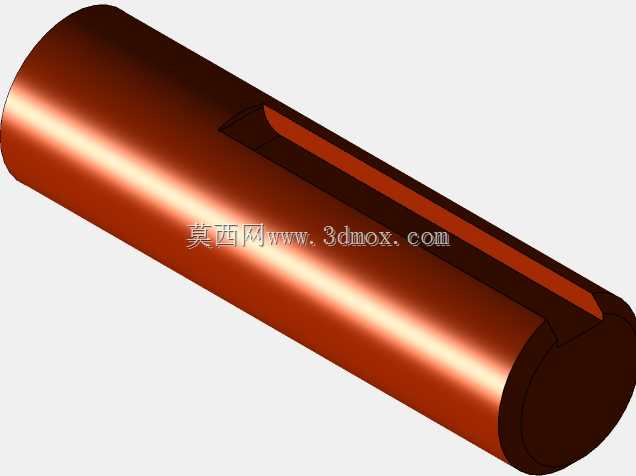

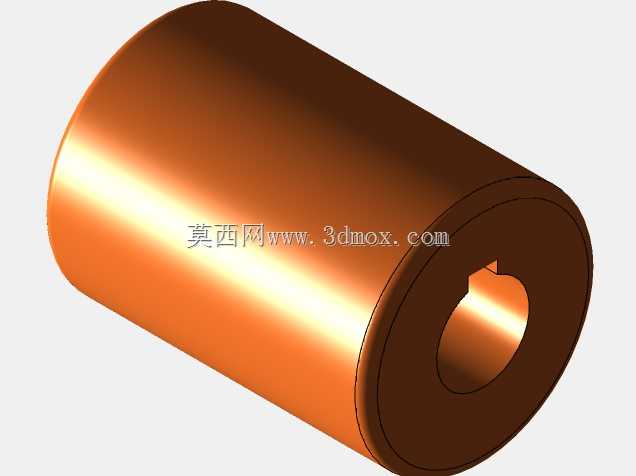

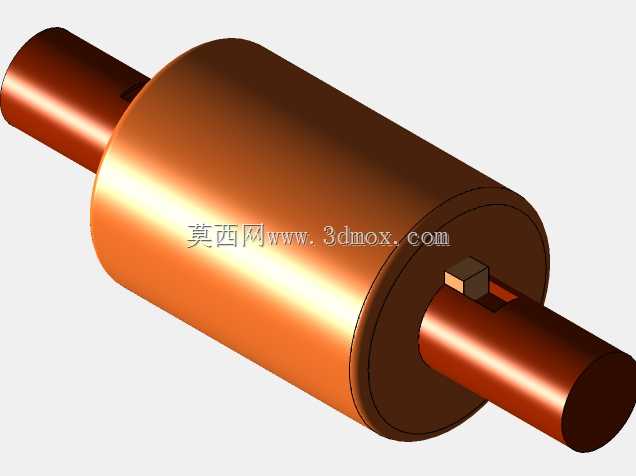

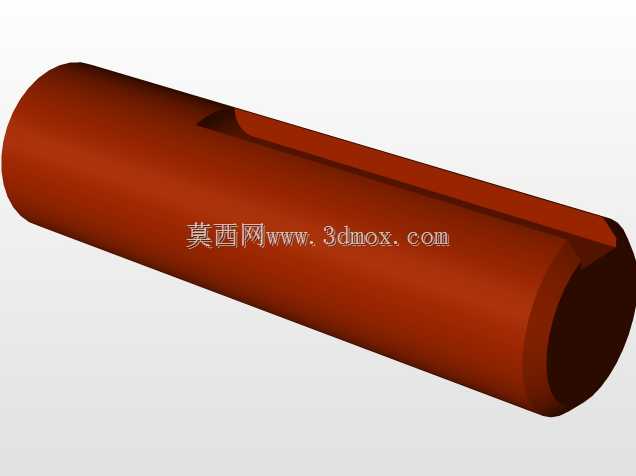

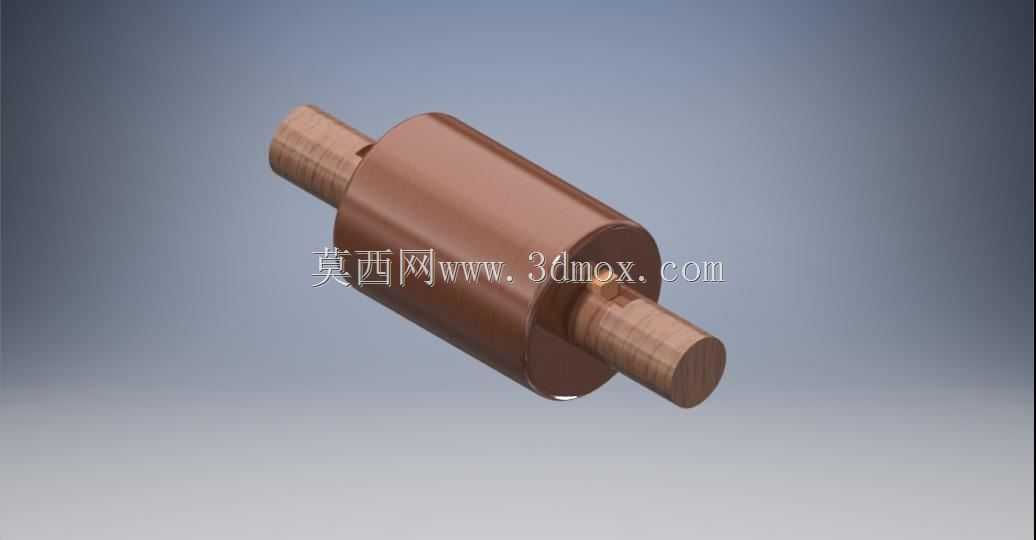

在中小功率传动系统的轴系布局中，实心套筒联轴器是应用极为广泛的刚性连接部件，常见于轻工输送设备、小型机床进给单元、农用机械辅传系统等对同轴度要求较高、工况冲击较小的传动场景，主要作用是实现两根同轴线布置传动轴的刚性连接，同步传递旋转扭矩与运动，部分工况下也可承担少量轴向定位载荷。这类联轴器的核心设计逻辑是依托套筒本体与轴段的配合面传递载荷，没有额外的弹性缓冲元件，因此对安装时两轴的对中精度要求较高，若两轴存在较大径向偏移或角向偏差，运行过程中会在轴颈、配合面处产生附加弯矩，加速轴承与轴件的磨损。从结构上看，该款实心套筒联轴器采用整体式圆柱套筒作为核心基体，两端内孔分别与待连接的两根轴段形成配合，配合面可根据载荷大小选择平键连接、过盈配合或者紧定螺钉固定的方式实现周向锁止，避免传动过程中轴与套筒出现相对滑动。设计过程中需要优先匹配被连接轴的轴径尺寸，套筒的内孔公差带通常根据配合性质选择H7/k6或者H7/js6，既保证装配时的便利性，又能减少配合间隙带来的传动冲击。套筒的外径尺寸需要根据传递的额定扭矩核算，保证套筒本体的抗剪、抗扭强度满足工况要求，避免过载时套筒出现扭转变形甚至断裂；套筒的总长度则需要结合两端轴段的插入深度确定，通常单端轴段插入长度不小于轴径的1.2倍，保证配合面有足够的接触面积传递扭矩，同时要预留出键槽的加工空间，键槽的位置需要与轴上键槽精准对应，装配时可通过轴端的倒角引导套筒顺利滑入配合位。安装边界方面，这类联轴器不需要额外的安装支座，整体嵌套在两轴的对接位置，外部仅需要预留足够的装配操作空间即可，相比凸缘联轴器省去了法兰螺栓连接的结构，径向尺寸更小，适合安装空间紧凑的传动布局。需要注意的是，这类刚性套筒联轴器不具备补偿两轴相对偏移的能力，装配时需要通过百分表打表校正两轴的径向跳动与端面跳动，保证对中误差控制在允许范围内，日常维护时只需要定期检查配合面的紧固状态，观察是否存在异常磨损或者松动即可，结构简单可靠，加工制造成本低，在定传动比、无冲击的中小扭矩传动场景中有着极高的性价比。建模过程中需要重点保证内孔与外圆的同轴度公差，键槽的对称度公差也要符合机械设计标准，避免装配时出现键侧卡滞、配合面受力不均的问题，装配流程遵循先预装配合面、再锁止紧固件、最后盘车检查转动灵活性的步骤，确认无卡滞、无异常偏摆后即可投入使用。
