承插式开口销连接接头结构设计

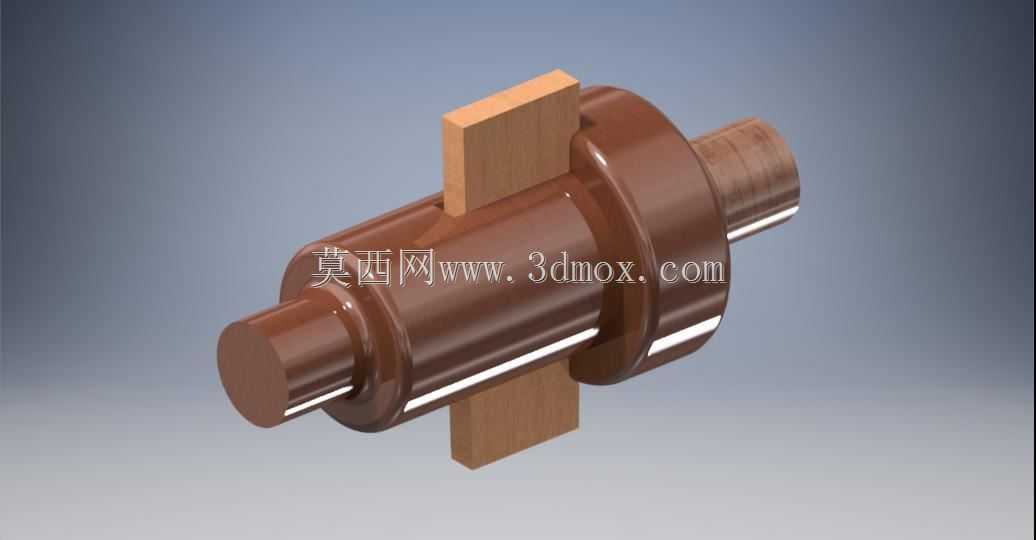

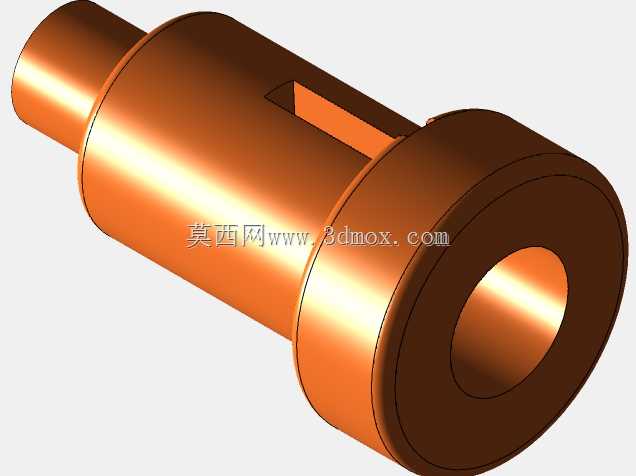

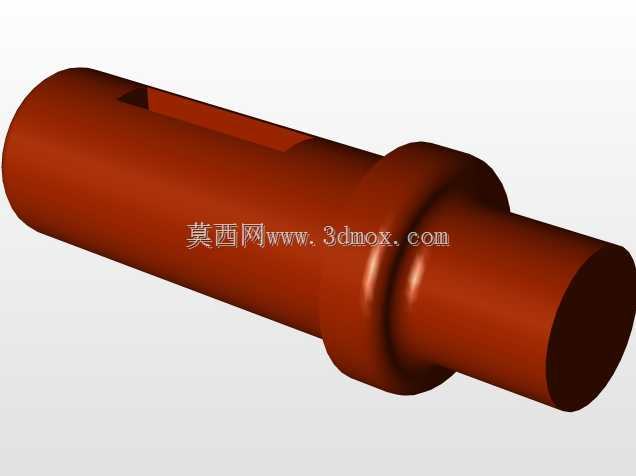

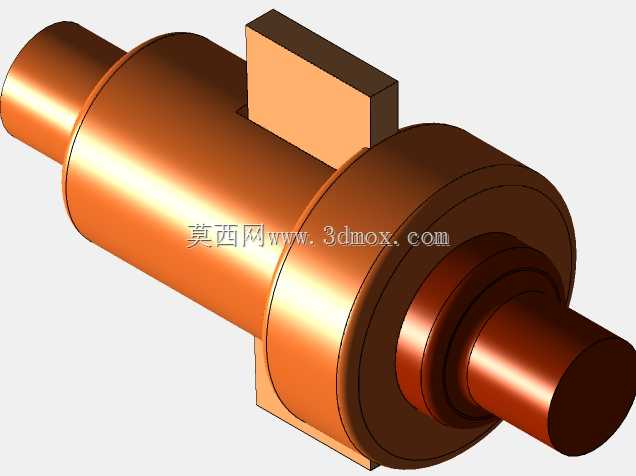

　　这类承插式开口销接头多用于中小扭矩的轴系传动场景，常见于轻工输送设备、小型农用机具、简易传动操作台的动力传递环节，核心作用是实现两根同轴轴段的快速对接与扭矩传递，同时依靠开口销的剪切受力来承担过载保护功能，当传动扭矩超出设计阈值时，开口销优先被剪断，避免后端动力部件或执行端结构受损。从结构设计逻辑来看，接头采用两端承插式的轴孔配合，对接时两根待连接轴分别插入接头两端的内孔，配合公差选用H7/k6的过渡配合，既保证装配时的同轴度精度，又不会出现装配卡滞的问题，中间的凸缘结构一方面起到轴向定位作用，限制两根轴的插入深度，保证两侧轴段的插入量一致，避免单侧轴段悬臂过长引发的运转振动，另一方面凸缘上预留的径向销孔与轴端的预制销孔对齐后，

　　穿入开口销完成周向固定，这种固定方式相比键连接加工难度更低，现场拆装不需要专用拉马或敲击工具，只需要拔出开口销即可分离两根轴段，非常适合需要频繁拆装维护、调整轴系长度的作业场景。在外形尺寸与安装边界上，这类接头的径向最大尺寸为中间凸缘的外径，设计时会比两端轴套外径大15%-20%，既保证凸缘处的结构强度，又不会因为径向尺寸过大干涉周边的机架或护罩结构；轴向总长度根据适配轴径的不同匹配对应尺寸，常规适配10-30mm直径轴段的接头，轴向总长度控制在80-150mm区间，两端承插孔的深度为对应轴径的1.2-1.5倍，保证轴段插入后有足够的接触面积，避免接触应力过大造成孔壁压溃。开口销的选用上，会根据传递的额定扭矩计算销的剪切直径，

　　销孔位置设置在凸缘的中间截面，保证开口销受剪时为双剪切面受力，相比单剪切面结构承载能力提升一倍，同时开口销的尾部掰开后贴附在凸缘端面，避免运转过程中销受振动脱出。实际应用中这类接头不适合高速重载的传动场景，一般适用转速不超过1500r/min，传递扭矩不超过200N·m的工况，设计时会校核销的剪切强度、轴套的扭转强度以及承插配合面的挤压强度，确保各部件的受力安全系数在1.5-2之间，兼顾使用可靠性与制造成本。建模过程中需要重点保证两端承插孔的同轴度公差，销孔与轴线的垂直度公差，避免装配后出现轴系别劲、运转卡滞的问题，同时对接头的棱边做0.5-1mm的倒角处理，既去除加工毛刺，也方便轴段插入装配。
