半重叠套筒联轴器结构设计与装配方案

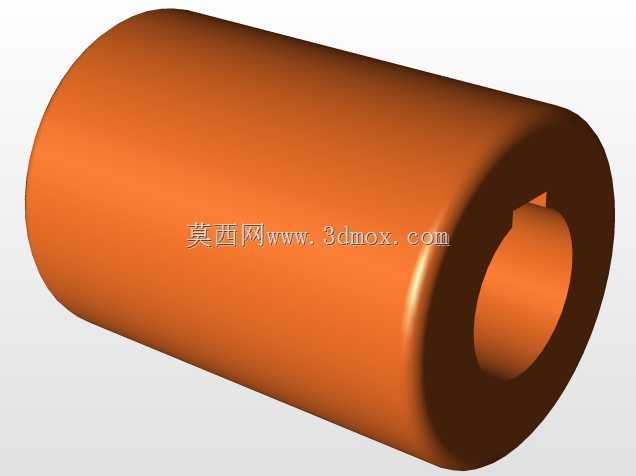

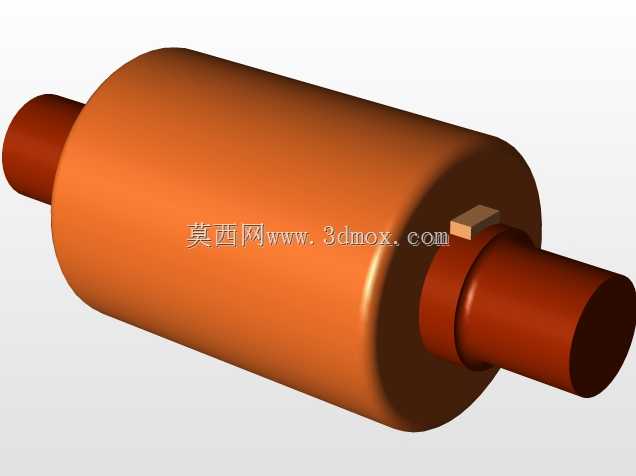

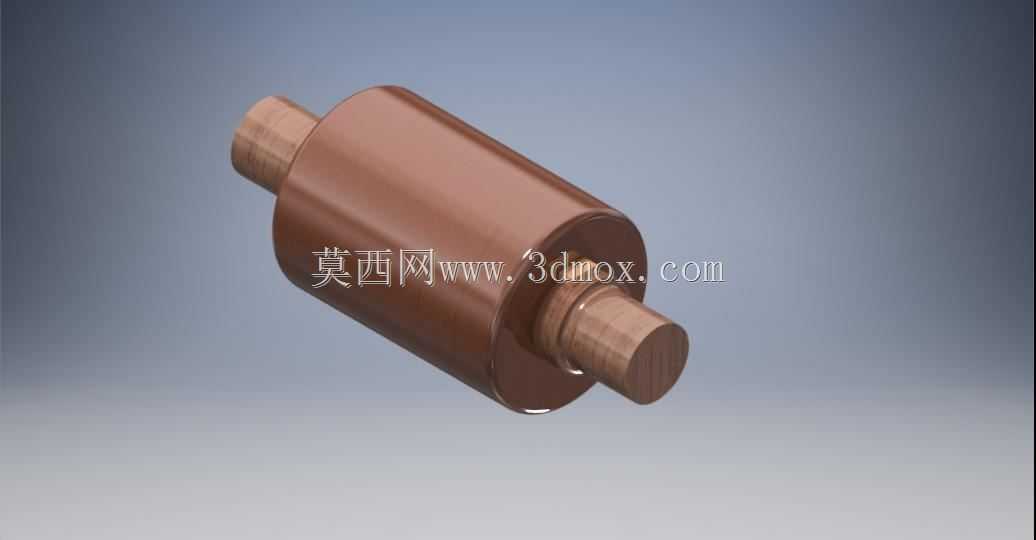

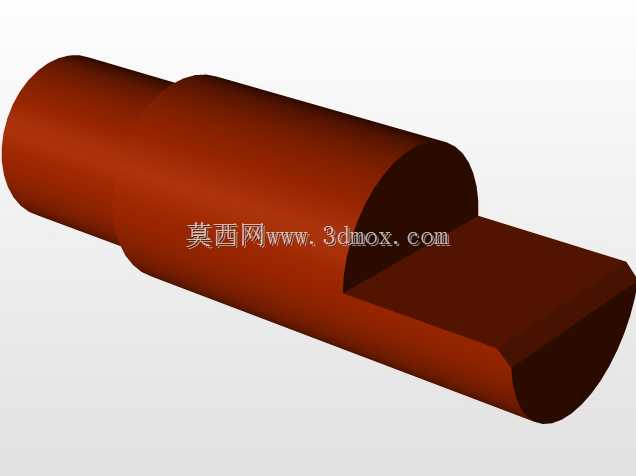

在中小功率传动系统的轴系连接场景中，半重叠套筒联轴器是应用频次较高的刚性连接部件，常见于输送线辊道驱动、小型机床进给轴、轻工包装设备传动组等对同轴度要求较高、载荷平稳无强冲击的工况下，主要作用是实现两根同轴线轴段的刚性连接，同步传递旋转扭矩，同时可补偿安装过程中产生的微小轴向、径向偏差，避免轴系因安装对中误差产生额外的附加载荷。这类联轴器的核心结构采用内外套筒半重叠嵌套设计，区别于传统整体式套筒联轴器，半重叠结构在装配时无需将轴段做长距离轴向窜动，可在两轴端预留安装间隙的前提下完成套装，大幅降低了装配难度，尤其适合轴系两端已固定安装轴承、无法做大幅轴向移动的设备改造与装配场景。从结构设计逻辑来看，该联轴器的内外套筒配合面采用小间隙公差配合，配合段长度根据传递扭矩大小做匹配设计，重叠段的接触面积可保证扭矩传递过程中接触面压应力处于材料许用范围内，避免长期运行出现配合面压溃、打滑问题。套筒两端的轴孔根据被连接轴的直径做适配加工，可根据实际使用需求选择平键连接、过盈配合连接或者紧定螺钉锁紧的固定方式，其中平键连接适合扭矩较大、正反转切换频繁的工况，过盈配合适合高速旋转、对动平衡要求较高的场景，紧定螺钉锁紧则适合轻载、需要频繁拆装调整的工位。外形尺寸方面，这类联轴器的最大外径通常控制在被连接轴直径的2.5-3倍区间，整体轴向长度根据重叠段长度与两端轴孔插入深度确定，安装时需保证两轴端插入套筒的深度不小于轴径的1.2倍，避免轴孔配合段长度不足导致应力集中，同时套筒外圆需做倒角处理，避免装配时刮伤轴表面，也方便套装时的导向对中。在实际选型应用中，需要提前核算传动系统的额定扭矩、最高转速，预留1.5-2倍的安全系数，同时确认两轴的安装对中偏差在联轴器允许的补偿范围内，若工况存在较大冲击载荷或频繁正反转，还可在配合面增加定位销做周向防松，提升连接可靠性。建模过程中需重点关注配合面的公差标注、键槽的位置度要求，装配时需先清理轴与套筒配合面的毛刺、油污，涂抹少量润滑脂降低套装阻力，装配完成后需手动盘车检查轴系转动灵活性，避免出现卡滞、别劲的问题，保证传动过程的平稳性。
