汽车转向系统转向节机械结构设计

项目分类:3D模型 发布时间:2021-10-25 ID:339674
  • 汽车转向系统转向节机械结构设计
  • 汽车转向系统转向节机械结构设计
  • 汽车转向系统转向节机械结构设计
  • 汽车转向系统转向节机械结构设计
  • 汽车转向系统转向节机械结构设计
  • 汽车转向系统转向节机械结构设计
  • 汽车转向系统转向节机械结构设计

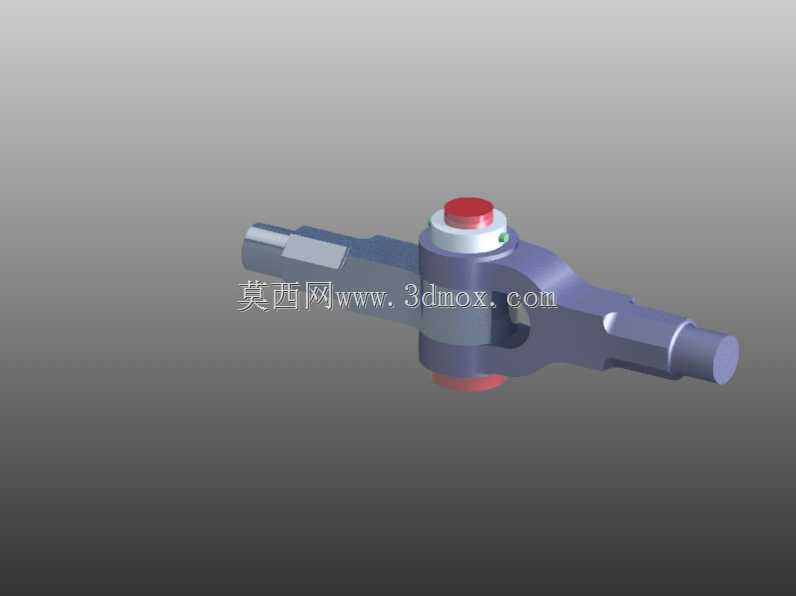

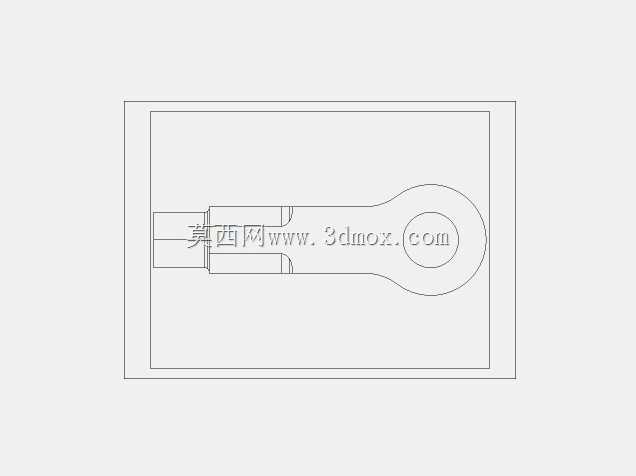

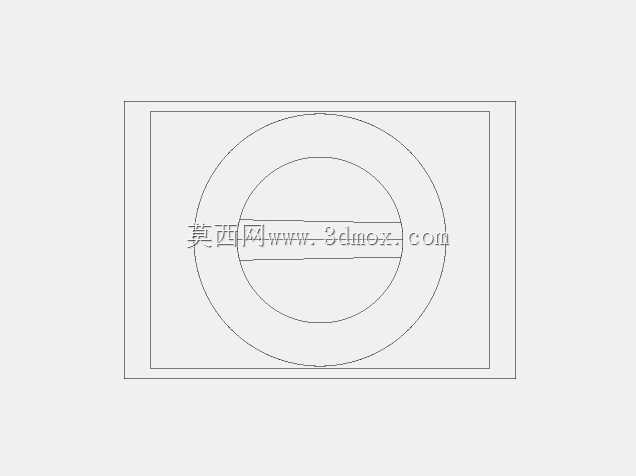

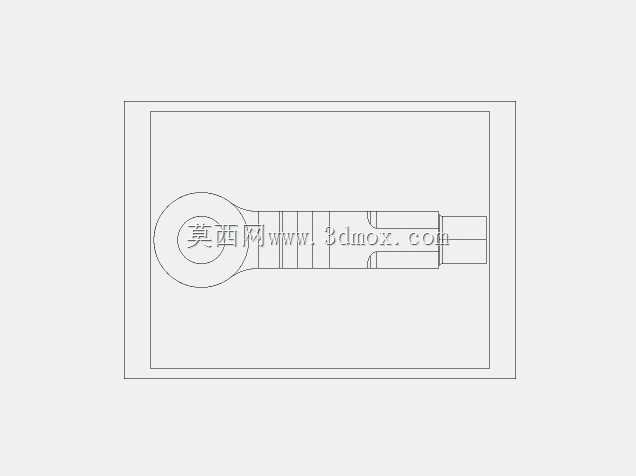

转向节是汽车转向桥中的核心承载与传力部件,日常行驶过程中需要同时承接车身载荷、传递转向力矩、适配悬架与制动系统的安装接口,在商用车、乘用车的前桥总成中都属于关键安全件,其结构合理性直接决定整车转向操控的平顺性与行驶可靠性。从结构设计逻辑来看,该转向节采用整体锻造成型的主体结构,中部设置带衬套安装位的铰接孔,用于和转向主销配合实现绕轴转动,两端延伸出的轴颈结构分别用于连接轮毂轴承、转向拉杆球头,顶部的凸台结构预留了制动卡钳、ABS传感器支架的安装孔位,底部的连接耳则适配下摆臂的球铰安装需求,所有安装面的位置度公差都需要严格控制,避免装配后出现转向卡滞、轮胎偏磨的问题。在实际装车场景中,转向节需要承受多维度的交变载荷:车辆过颠簸路面时的垂直冲击、转向时的横向力矩、制动时的纵向载荷都会集中作用在节体上,因此设计时在铰接孔与轴颈的过渡位置都做了大圆角过渡处理,减少应力集中风险,同时主体壁厚根据载荷分布做了差异化设计,受力集中的铰接区域壁厚增加,非受力区域做了轻量化的挖槽处理,在保证结构强度的前提下尽可能降低簧下质量,提升悬架响应速度。从安装边界来看,该转向节的主销孔轴线与轴颈轴线存在预设的内倾角与后倾角,匹配整车四轮定位参数要求,两端轴颈的同轴度公差控制在0.02mm以内,保证轮毂转动时无偏摆,各连接螺栓孔的位置精度严格匹配对应连接件的安装尺寸,不需要额外修配即可完成总装。建模过程中需要重点关注各配合面的尺寸公差、形位公差标注,以及装配时的运动干涉检查,确保转向轮绕主销转动的全行程内,不会与周边的悬架摆臂、制动管路、翼子板内衬发生剐蹭,同时铰接位置的润滑通道预留也需要在结构中体现,保证后期维保注油的便利性。
