压盖填料函密封组件结构设计

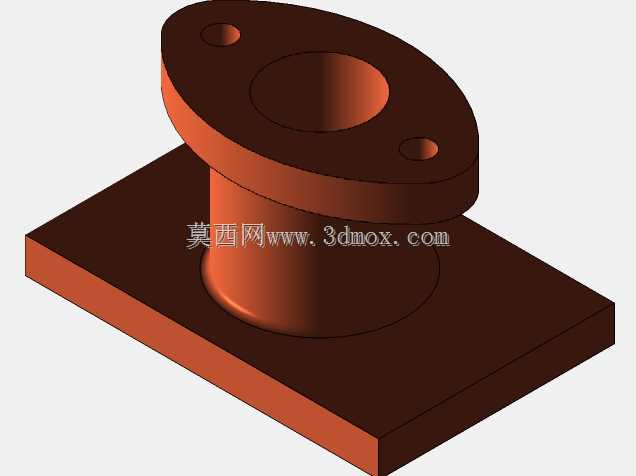

　　这套压盖与填料函结构，是流体输送设备、阀类产品以及旋转/往复动密封场景里的核心密封组件，日常在化工管路截断阀、泵类轴端密封、反应釜搅拌轴穿舱位置都能见到这类结构的应用，核心作用是通过压盖的压紧力让填充在函体内的密封填料产生径向形变，抱紧穿过的轴件或阀杆，阻断介质沿杆件间隙的泄漏路径，同时保留杆件的动作自由度。从结构设计逻辑来看，底部带安装孔的方形底座是整个组件的安装基准，安装时需要和设备本体的密封腔端面贴合，通过螺栓完成固定，底座中心的通孔是杆件的穿行通道，通孔内径和配合杆件的外径间隙需要控制在0.1-0.3mm区间，间隙过大会导致填料被介质压力挤入间隙造成密封失效，间隙过小则会增大杆件动作的摩擦阻力，甚至出现卡滞。

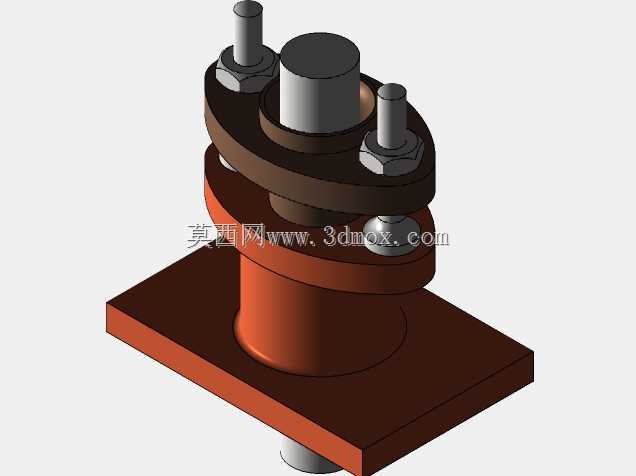

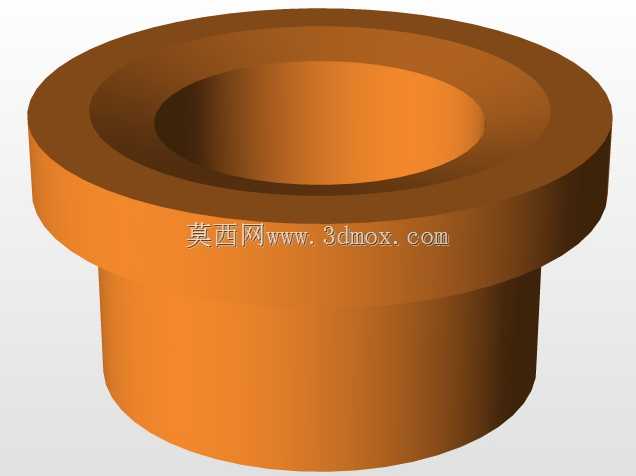

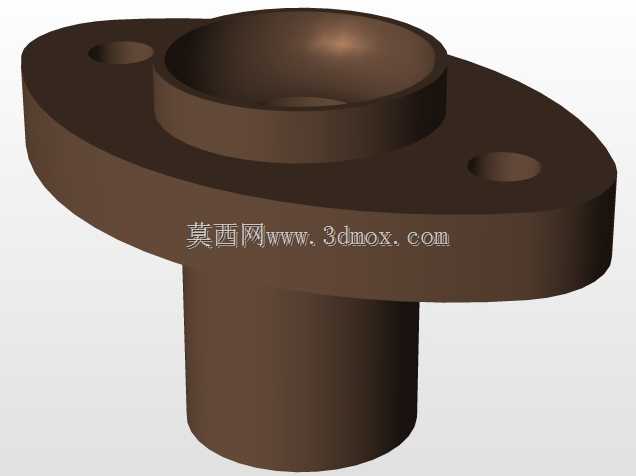

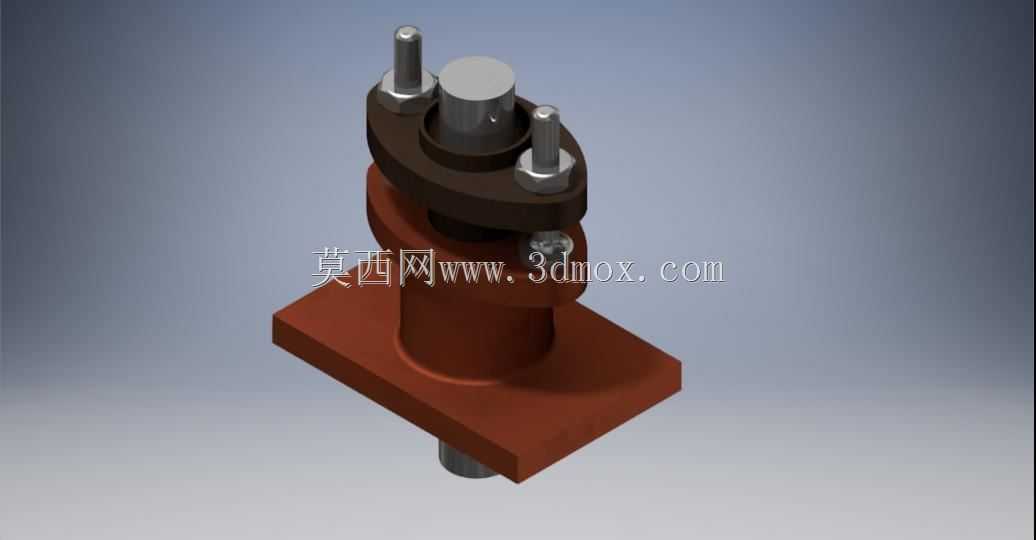

　　中间的函体部分是容纳填料的腔体，腔体的内壁粗糙度需要达到Ra1.6以下，减少填料受压形变时的摩擦损耗，腔体深度需要根据密封压力等级匹配填料的填充层数，常规低压场景下填充3-4层盘根即可满足密封要求，高压场景则需要增加填料层数，同时在填料层中间增设隔环来均衡压紧力。上部的压盖采用两螺栓压紧结构，两个对称布置的螺栓穿过压盖的光孔后拧入底座对应的螺纹孔内，通过拧紧螺栓来推动压盖沿轴向移动，挤压填料产生形变，这种对称压紧的结构可以避免压盖偏斜导致的填料受力不均，防止出现一侧密封过紧磨损过快、另一侧密封不严泄漏的问题。压盖中心的通孔和杆件的配合间隙同样需要严格控制，同时压盖下端设计有锥形导入段，方便压入填料腔时顺利导向，不会刮伤填料表面。

　　设计时还需要考虑安装边界，方形底座的安装孔中心距需要和设备本体的安装孔位完全匹配，整个组件的轴向总高度需要适配设备密封腔的预留空间，压盖的螺栓调节行程需要预留至少5mm的余量，方便填料磨损后二次压紧补偿，不需要频繁更换填料就能维持密封性能。实际应用中，这类结构的密封可靠性很大程度上取决于压盖压紧力的均匀性，建模时需要保证两个螺栓孔的位置度公差，压盖和填料函的配合端面需要保证平面度，避免压紧时出现局部缝隙。另外，填料函的内壁和压盖的接触部位需要做倒角处理，防止装配时切割填料造成密封材料破损，影响整体密封效果。
