无防护型法兰联轴器结构设计方案

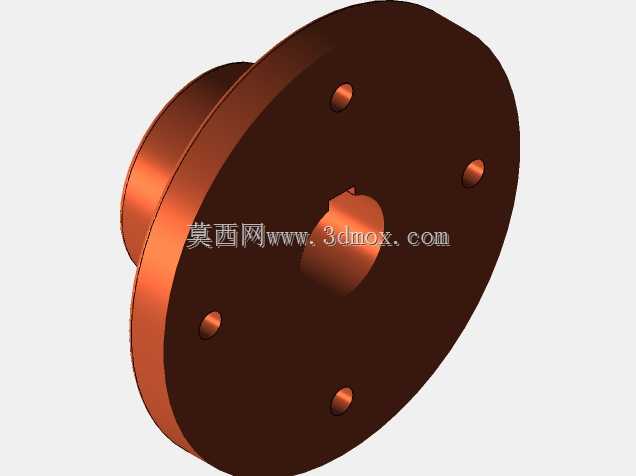

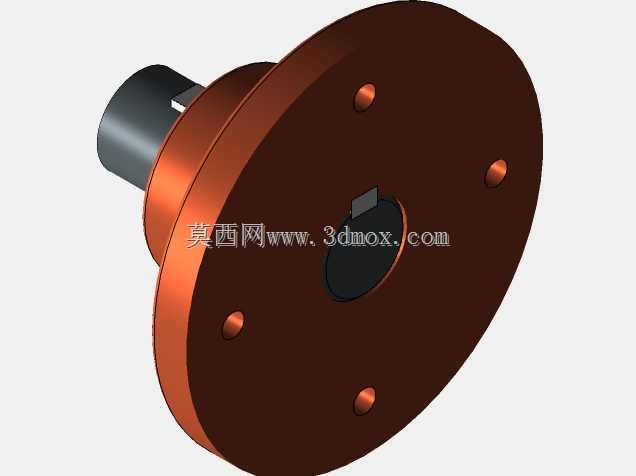

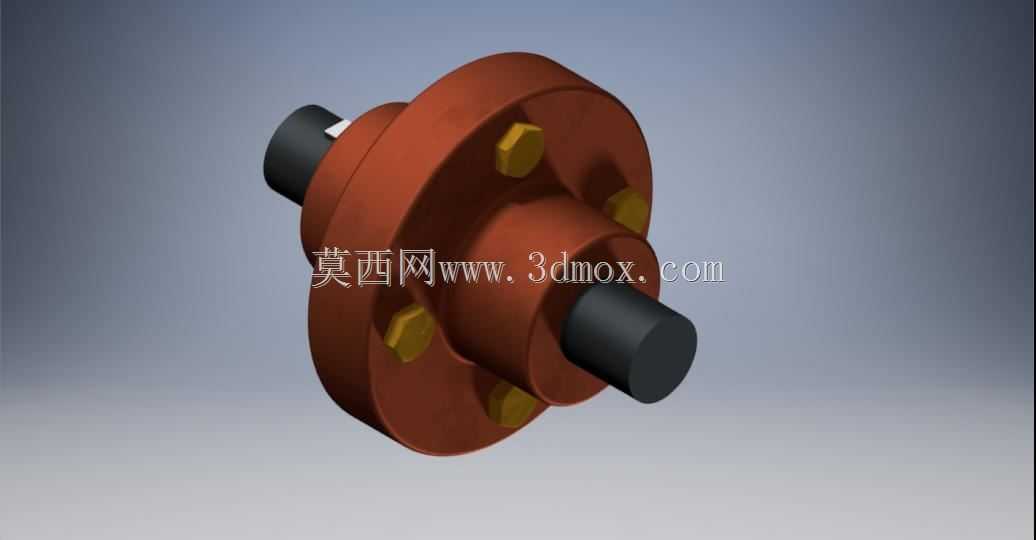

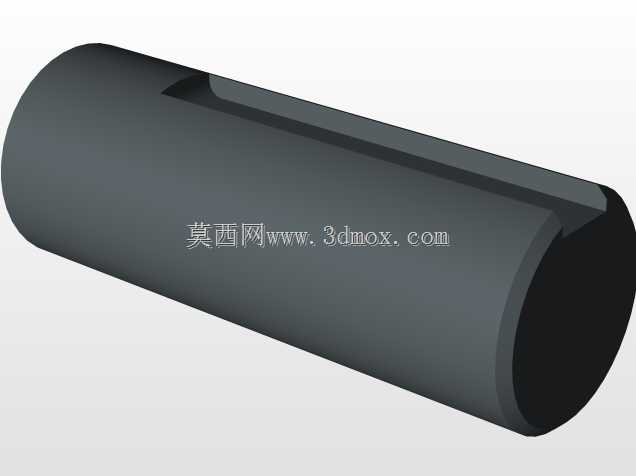

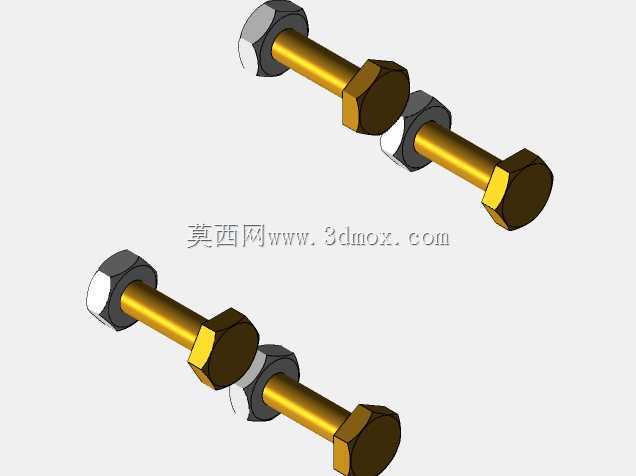

这类无防护法兰联轴器多应用在中小功率传动工况中，常见于轻工输送线、小型风机、普通机床进给轴这类对传动缓冲要求不高、安装空间紧凑的场景，核心作用是实现两根同轴布置轴段的刚性连接，同步传递旋转扭矩，相比带防护套的法兰联轴器，结构更简单，拆装维护时无需额外拆卸防护构件，日常巡检能直接观察连接螺栓的紧固状态，适合运维频次较高的传动点位。从功能特性来看，该结构依靠两个带凸缘的半联轴器分别与主动轴、从动轴通过键连接实现周向固定，两个半联轴器的对接端面靠加工精度保证贴合度，沿圆周均布的螺栓穿入法兰螺栓孔后锁紧，依靠螺栓杆受剪以及法兰端面的摩擦力共同传递扭矩，因为是刚性连接，本身不具备补偿两轴相对偏移的能力，安装时对轴的对中精度要求较高，若对中偏差过大会在运转时产生附加载荷，加剧轴和轴承的磨损，因此装配时需要通过百分表打表调整两轴的径向、端面跳动量，控制在允许的公差范围内。设计过程中首先要根据传递的额定扭矩、轴径大小确定法兰的外径、厚度以及螺栓的数量和规格，螺栓通常沿法兰圆周均匀布置，数量多为4到6个，保证受力均匀；半联轴器的轴孔要根据适配轴的直径加工，键槽尺寸符合对应轴径的平键标准，避免键连接出现应力集中。安装边界方面，半联轴器的轮毂长度要匹配轴端的安装长度，保证轴插入后不会顶到对接法兰的端面，预留合理的装配间隙，法兰外径要考虑周边设备的安装空间，避免运转时和周边护罩、管线产生干涉，螺栓锁紧后要露出2到3个螺距，保证螺纹啮合长度满足强度要求，同时不会因为螺栓过长剐蹭周边构件。这类结构的优势是传动效率高，结构刚性好，在转速稳定、无冲击载荷的工况下使用寿命长，零件加工难度低，普通车削、钻削设备即可完成全部加工工序，制造成本较低，适合标准化批量生产，选型时只要匹配对应轴径和额定扭矩，即可直接替换同规格的刚性联轴器，无需额外改动安装基座的尺寸。
