偏心式传动连接组件结构设计

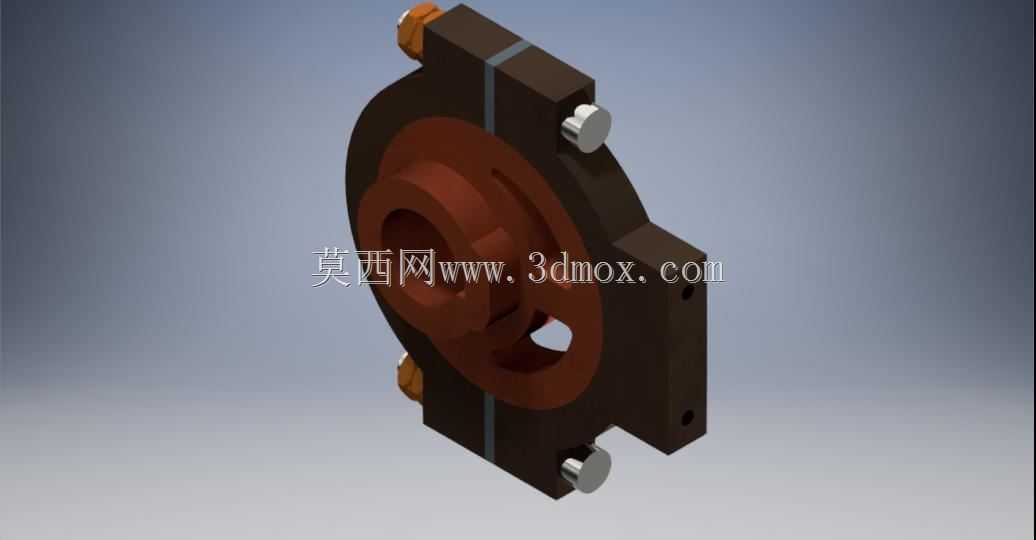

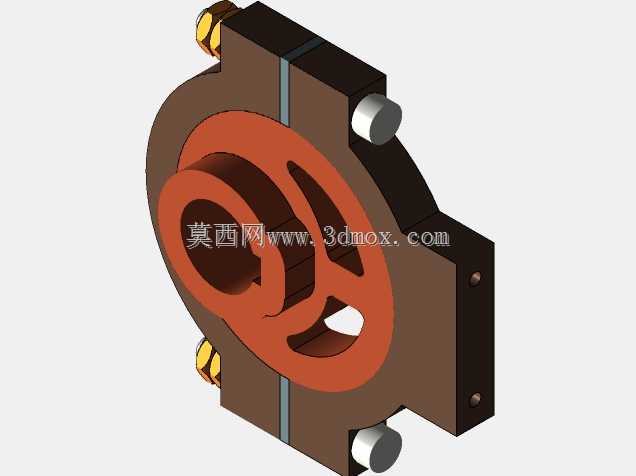

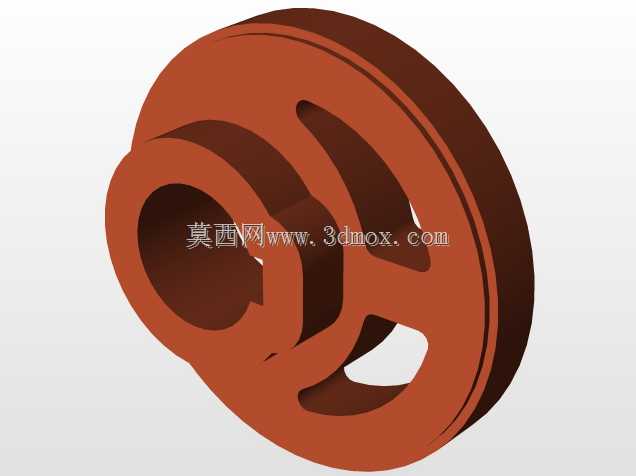

　　这类偏心结构组件常应用在需要实现变行程往复运动、偏心传动的机械设备中，比如小型冲压设备的进给机构、振动筛分设备的激振单元、部分轻工机械的间歇传动工位，核心作用是通过自身的偏心距设计，将输入的旋转运动转化为特定轨迹的往复或摆动输出，满足设备特定工位的动作需求。从结构设计来看，该组件采用分体式装配结构，主体基座为带安装定位边的盘式结构，侧边预留的螺栓安装孔用于组件整体与设备安装面的固定，保证运行过程中基座无偏移；偏心回转部分与基座之间通过定位销与紧固螺栓实现装配锁紧，不同位置的紧固件分别承担周向定位与轴向压紧的作用，避免回转过程中出现部件松脱。设计过程中首先需要确定核心偏心距参数，该参数直接决定输出端的行程大小，

　　需要匹配对应设备工位的动作行程要求，偏心距过大会导致机构运行冲击载荷超标，过小则无法满足动作行程需求；其次要考虑回转副的配合公差，偏心回转件与基座安装孔之间的配合需选用合适的过渡配合，既保证回转过程无卡滞，又避免配合间隙过大导致的运行抖动与精度损失。安装边界方面，组件整体为近似盘状带侧伸安装边的结构，安装时需要预留足够的回转空间，避免偏心部分回转过程中与周边设备构件发生干涉，安装面的平面度需要满足装配要求，防止基座安装后出现形变导致回转副卡滞；侧边的紧固螺栓需要按照对角顺序锁紧，保证基座受力均匀，避免局部应力集中导致的部件开裂。从功能特性上，该结构相比一体式偏心零件，分体式设计更便于后期维护更换，当偏心回转部分出现磨损时，

　　无需更换整个基座，仅需拆解更换磨损部件即可降低维护成本；同时定位销的设计保证了反复拆装后的装配精度，不会因为拆解维护导致偏心距出现偏差，影响设备运行精度。实际应用中这类组件的载荷传递路径清晰，输入扭矩通过偏心件的连接端输入，经过偏心结构转化后传递到执行端，基座承担全部的反作用力，因此安装边的厚度与螺栓孔的位置设计都经过载荷校核，能够满足常规中小型传动工位的载荷需求，运行过程中可根据转速需求匹配对应的润滑结构，高转速工况下可在基座上预留注油孔，对回转副进行定期润滑，延长组件使用寿命。
