可偏移传动十字轴式万向联轴器结构

在冶金轧线输送辊道、矿山破碎设备给料单元、工程机械行走传动链这类存在两轴安装同轴度偏差、运行中伴随相对角位移的传动场景中，十字轴式万向联轴器是应用占比极高的轴系连接件，它能在主动轴与从动轴轴线不共线、存在角度偏移的工况下，持续稳定完成旋转转矩的传递，不会因为轴系的不对中产生卡滞、附加载荷激增的问题。

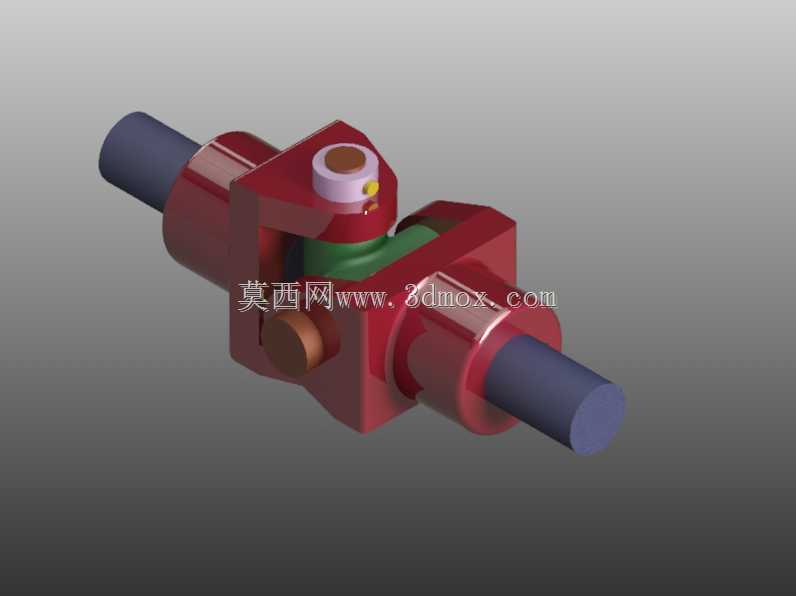

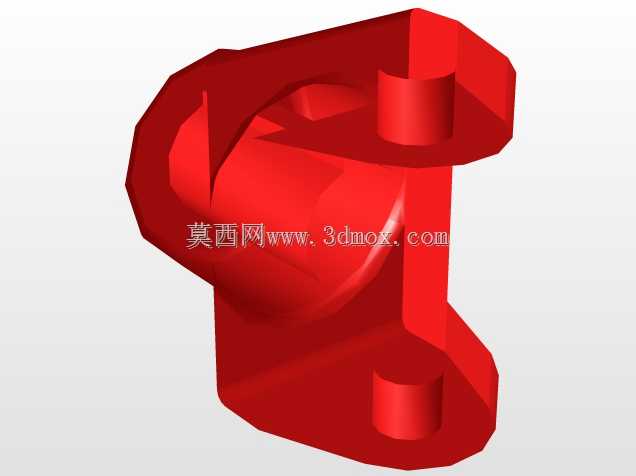

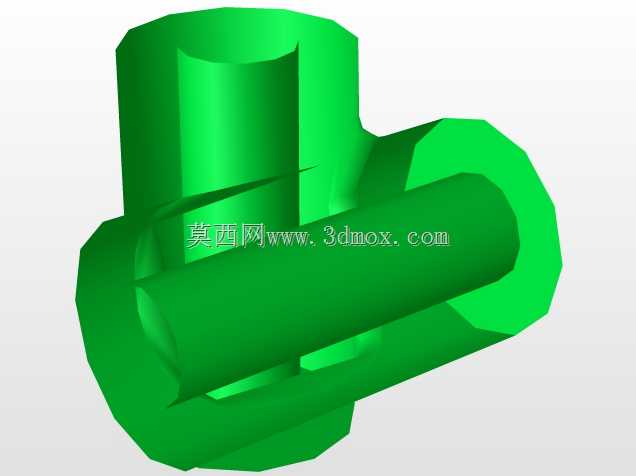

这套万向联轴器采用典型的双铰点十字轴结构，两端为带轴孔的连接叉头，可分别与主动、从动轴端通过键连接实现周向固定，叉头与中间十字轴的配合面设置有耐磨衬套结构，能够降低铰接位置的转动摩擦阻力，同时预留有润滑脂加注通道，可定期补充润滑介质，减少铰接副的磨损量，延长部件的连续运行周期。中间十字轴作为核心传力构件，四个轴颈分别与两端叉头的安装孔配合，可实现两个垂直方向的角度摆动，单节结构可适配最大15度左右的轴间角偏移，能够覆盖绝大多数工业现场的轴系不对中补偿需求。

从结构设计逻辑来看，叉头部分采用对称式结构布局，传力过程中十字轴四个轴颈的受力分布更均匀，避免局部应力集中导致的轴颈断裂问题；两端轴孔的加工精度直接决定了轴系连接后的动平衡性能，孔内键槽的尺寸公差需严格匹配对应轴径的平键规格，保证转矩传递过程中无键侧间隙，减少启动、换向时的冲击载荷。外形尺寸方面，联轴器的最大回转直径需匹配安装位置的周边空间边界，避免运行过程中与周边护罩、机架结构发生运动干涉，两端轴伸的插入深度需满足轴端固定的轴向定位要求，防止运行中出现轴头脱出的故障。

实际选型应用中，需根据传递的额定转矩、最高工作转速、轴间角偏移量三个核心参数确定联轴器的规格，重载工况下可选择双联式万向节结构来降低转速波动，高速传动场景则需对整体装配体做动平衡校正，避免高速旋转时产生过大的振动影响整条传动链的运行稳定性。这类铰接式传动部件的设计核心，是在保证足够传力强度的前提下，最大化铰接副的摆动灵活性，同时兼顾易损部位的维护便捷性，减少现场运维的拆装工作量。
