分体式套筒联轴器机械结构设计

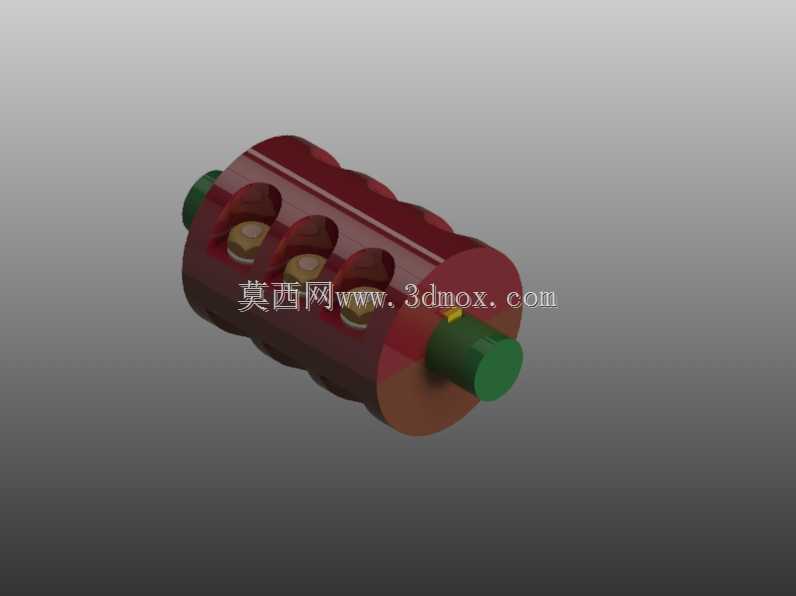

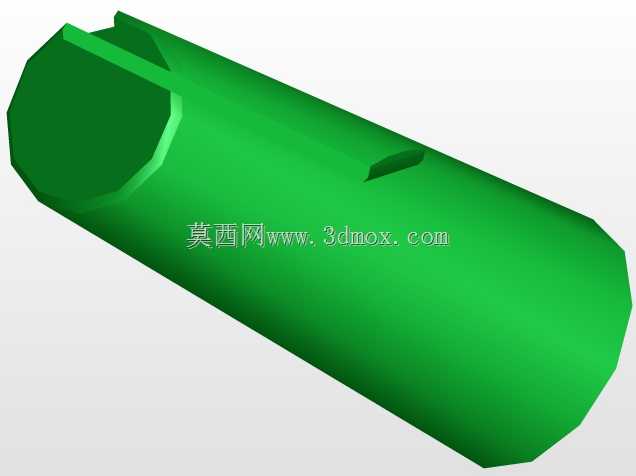

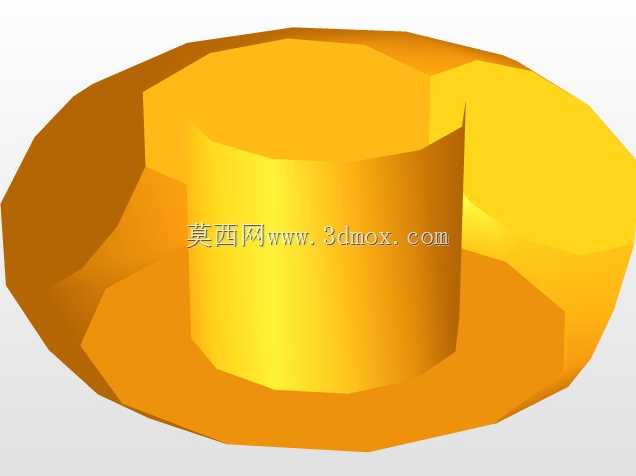

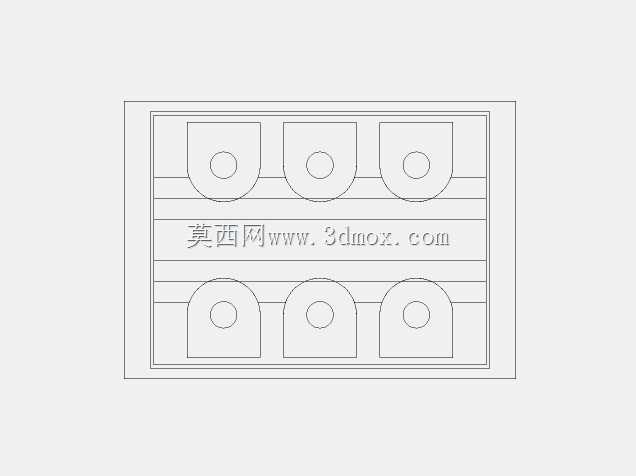

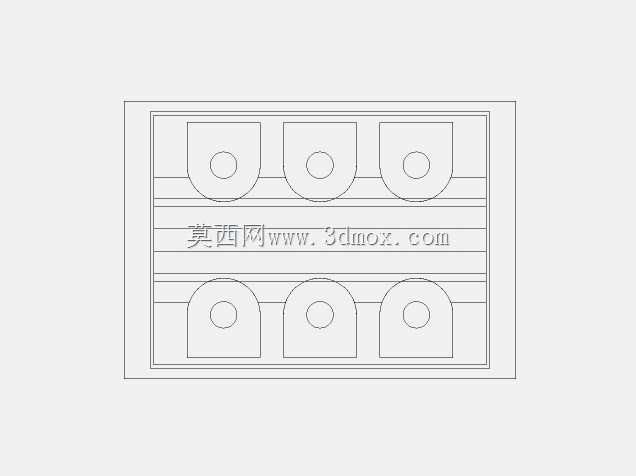

在各类工业传动系统中，轴系连接的可靠性直接决定整套设备的运行稳定性，分体式套筒联轴器正是针对常规整体套筒联轴器安装维护痛点优化的传动连接部件，广泛应用在输送线驱动单元、中小型机床进给轴、轻工包装设备传动组、农用机械动力传输段等需要频繁拆装维护的传动场景中。不同于整体式套筒联轴器需要轴向挪动两端连接轴才能完成装拆的局限，这类分体结构的联轴器无需大幅挪动两端轴系的安装位置，仅需拆分两半套筒主体即可完成装拆作业，在设备后期运维、易损件更换环节能大幅降低停机作业时长，尤其适配安装空间局促、轴系两端连接部件难以轴向移位的工况。从结构功能来看，该联轴器依靠两半扣合的套筒主体包裹两端待连接轴的轴头，沿套筒周向均匀布置的锁紧螺栓可提供足够的径向抱紧力，配合轴头表面加工的定位平面或键槽结构，可稳定传递额定工况下的扭矩，同时能补偿两连接轴之间少量的径向、角向安装偏差，降低轴系对中精度要求，减少安装阶段的调试工作量。设计过程中首先需要明确两端连接轴的轴径公差范围，套筒的内孔尺寸需按照基孔制配合要求加工，保证抱紧后轴与套筒之间无相对滑动；分体结合面的加工平面度需控制在合理公差范围内，避免螺栓锁紧后结合面出现缝隙导致抱紧力不足；周向锁紧螺栓的规格、数量需根据额定传递扭矩计算确定，螺栓孔的位置需沿套筒轴向均匀排布，保证锁紧后套筒对轴的抱紧力沿轴向均匀分布，避免局部应力集中导致轴头磨损或套筒变形。从安装边界来看，这类联轴器的径向尺寸远小于凸缘联轴器，安装时所需的径向操作空间更小，套筒的轴向长度需覆盖两端轴头的插入深度，同时预留足够的螺栓锁紧操作空间，安装时需先将两半套筒扣合在两端轴头的对接位置，确认轴头插入深度符合设计要求后，按对角顺序逐步拧紧锁紧螺栓，避免单侧受力导致套筒偏斜影响传动同轴度。实际应用中，这类联轴器不适合高速重载、冲击载荷频繁的传动场景，在中低速、扭矩平稳的传动工况下，其结构简单、加工成本低、装拆便捷的优势能得到充分发挥，设计建模时需重点关注分体结合面的定位结构、螺栓孔的位置精度、内孔与轴的配合公差，确保模型可直接对接生产加工环节的工艺要求，同时预留合理的公差补偿空间，避免实际装配时出现干涉问题。
