实心套筒联轴器传动连接结构设计

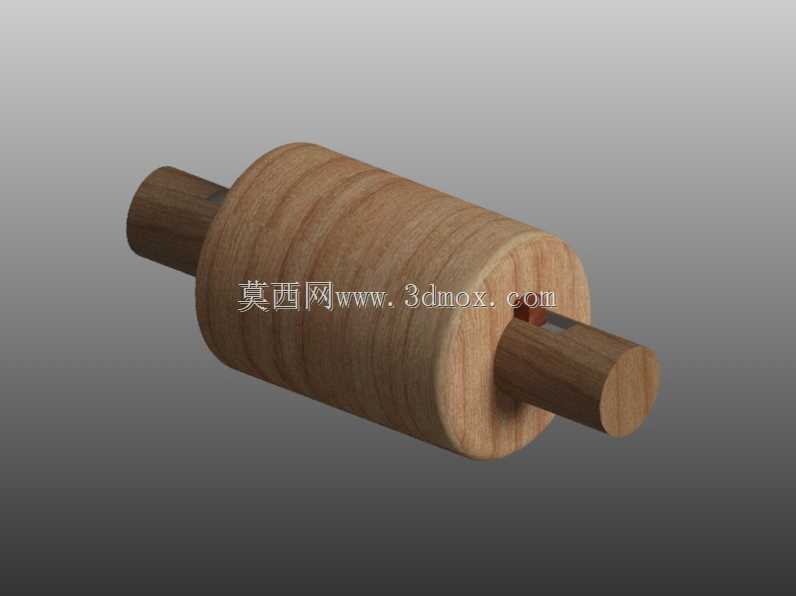

　　在中小功率传动系统的轴系连接场景中，实心套筒联轴器是应用极为广泛的刚性连接部件，常见于输送线驱动端、小型机床进给轴、轻工设备传动组这类对同轴度要求较高、传动载荷平稳无强冲击的工位。这类联轴器依靠整体式套筒的内孔与两根待连接轴的配合面传递扭矩，结构上没有冗余的活动铰接部件，整体刚性强，传动过程中无背隙产生，能够保证两端轴的转速完全同步，不会出现转角滞后的问题。从设计逻辑来看，这类套筒联轴器的核心设计要点集中在配合公差与连接可靠性上，套筒内孔通常根据两端轴的直径做等径或阶梯径设计，配合面多选用H7/k6的过渡配合，既保证装配时的同轴度精度，又避免过盈量过大导致装配拆卸困难。套筒上的径向紧定螺钉孔位会避开轴系的应力集中区域，

　　通常沿套筒轴向均匀分布2-3处，螺钉端头抵紧轴表面的预加工凹坑，防止传动过程中套筒与轴发生相对周向滑移，部分重载工况下的同结构产品还会在套筒与轴的配合处增设平键槽，通过平键分担扭矩传递载荷，降低紧定螺钉的剪切受力。从安装边界来看，这类实心套筒联轴器的径向尺寸远小于凸缘联轴器、弹性柱销联轴器等其他同扭矩等级的连接部件，不需要额外预留螺栓安装的操作空间，特别适合安装空间局促、径向尺寸受限的传动腔体内部。套筒的轴向长度通常取被连接轴直径的2.5-3倍，保证足够的配合接触面积，避免轴端受载时出现偏摆导致配合面磨损加剧。实际选型应用时需要注意，这类刚性套筒联轴器不具备补偿两轴相对偏移的能力，因此装配时必须严格校准两端轴的同轴度，

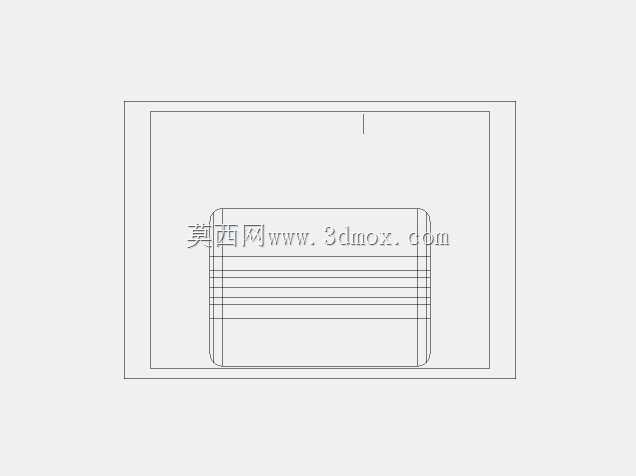

　　若存在径向或角向偏差，会在轴与轴承处产生额外的附加载荷，加速轴承磨损甚至引发轴的疲劳断裂。在载荷平稳、转速不高、安装同轴度能够保证的工况下，这种实心套筒联轴器的维护成本极低，日常运行不需要额外润滑，没有易损易耗件，使用寿命远高于带弹性元件的柔性联轴器，是低成本刚性传动连接方案的首选结构。建模过程中需要重点标注配合面的尺寸公差、形位公差，尤其是套筒内孔的圆柱度要求，以及紧定螺钉孔的位置度，确保加工完成后的零件能够顺利装配，同时满足传动时的受力要求，避免出现装配干涉或者连接失效的问题。
