套筒开口销连接接头结构设计

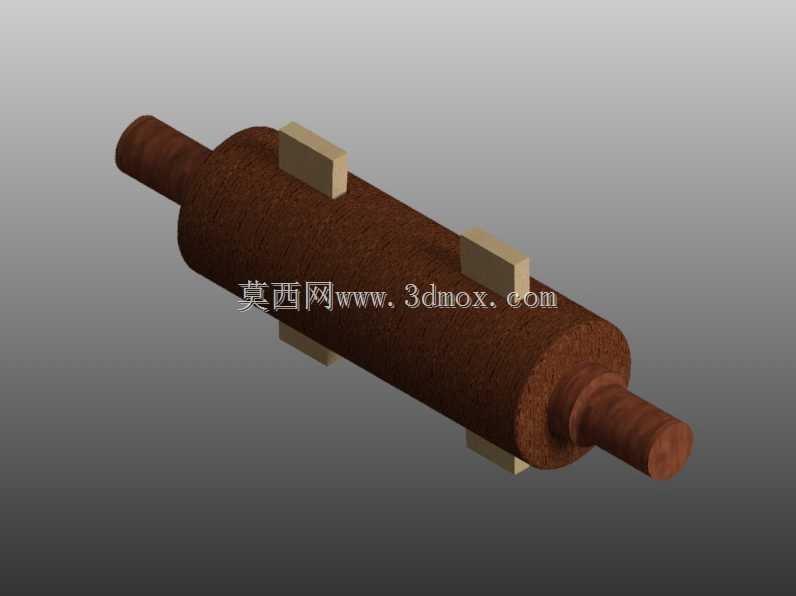

这类带开口销限位的套筒接头，在中小载荷的传动链路、管路快接结构、工装夹具定位模块里都有广泛应用，日常做设备改造、非标机构设计时经常会碰到这类零件的选型或改型需求。从结构功能来看，中间的套筒主体承担载荷传递、同轴定位的核心作用，两端伸出的轴段可匹配对应安装孔位，周向分布的开口销槽配合插入的开口销，能实现轴向限位，防止套筒在运行过程中出现轴向窜动，相比单纯的过盈配合或者螺纹锁紧，这种销接结构装拆更便捷，还能承受一定的冲击载荷，在需要定期维护拆解的工位上适配性很强。设计这类零件的时候，首先要确认两端轴段的配合公差，通常和安装座孔采用H7/h6的间隙配合，保证装配顺畅的同时不会出现过大的同轴度偏差；套筒主体的外径要根据传递的扭矩、轴向载荷做强度校核，壁厚取值要避开应力集中区域，尤其是开口销的开孔位置，要做倒角处理减少开孔带来的强度削弱，销孔的位置度公差要控制在0.02mm以内，保证安装后开口销能顺利穿入，同时和两侧的限位面贴合均匀，不会出现单侧受力的情况。外形尺寸上，这类接头的总长要匹配安装空间的轴向边界，两端轴段的伸出长度要保证插入安装座后有足够的配合长度，不会出现轴段过短导致的配合失效，开口销的规格要和销孔直径匹配，销子张开后的尾端不能超出套筒的最大外径轮廓，避免和周边运动部件发生干涉。实际建模过程中，要重点处理销孔和套筒主体的相贯线特征，做工程图的时候要标注清楚销孔的对称度要求，还有套筒两端轴段的同轴度公差，避免加工出来的零件出现装配卡滞、运行偏摆的问题。这类结构在轻工输送设备、小型机床的进给机构、农用机械的传动连杆上都很常见，设计时还要考虑使用场景的环境因素，如果是在有腐蚀的工况下，还要对应调整材料和表面处理方式，销接位置要预留足够的操作空间，方便维修时用尖嘴钳拆装开口销，不用额外拆卸周边的其他组件就能完成接头的更换，大幅降低后期维护的时间成本。
