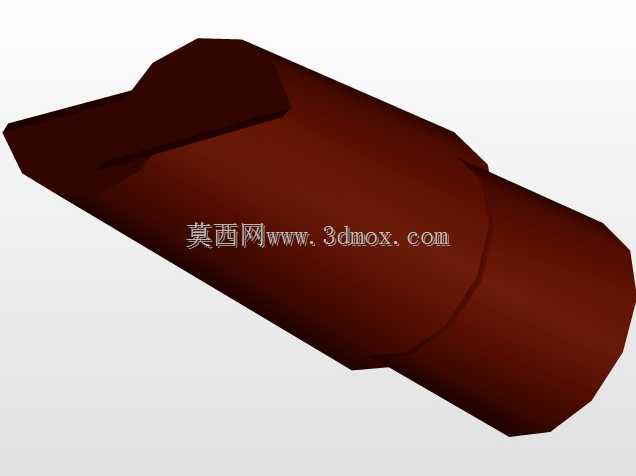

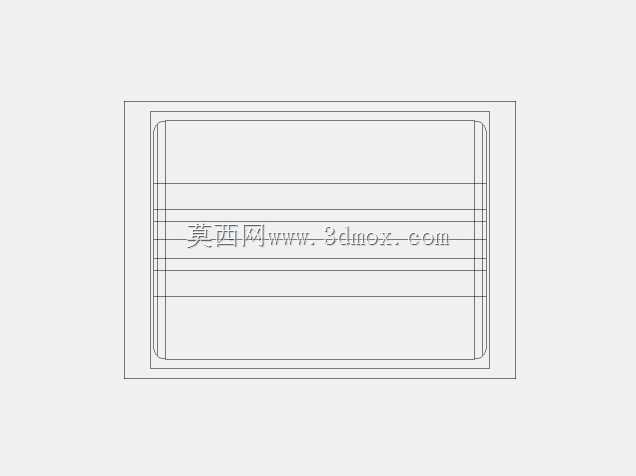

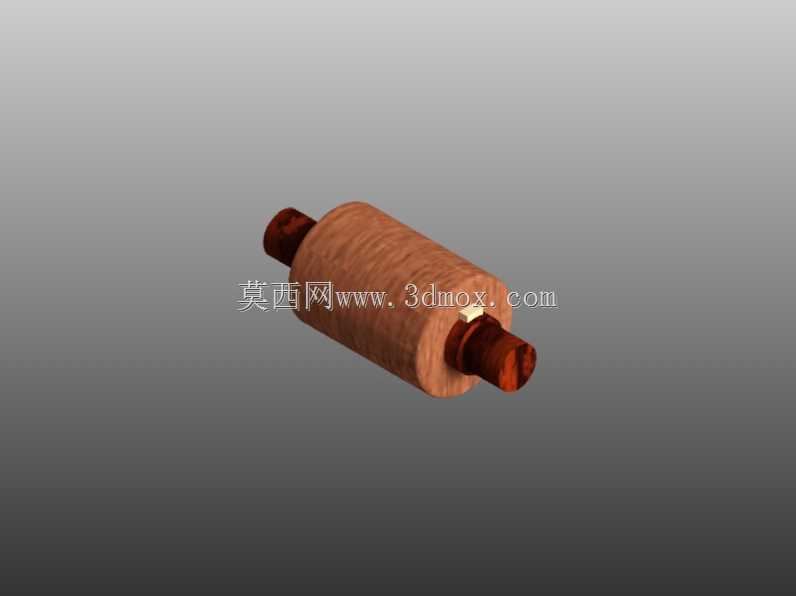

半重叠套筒联轴器机械结构设计

　　在常规中小功率传动的轴系布局场景里，半重叠套筒联轴器是适配同轴度偏差较小、传动载荷平稳工况的常用连接部件，常见于轻工输送线、小型机床进给单元、辅助传动辊组等对径向安装空间有严格限制的传动节点。这类联轴器的核心作用是实现两根同轴线布置轴段的扭矩传递，同时在允许的偏差范围内补偿两轴因加工误差、安装错位、运行受热变形产生的微小轴向与径向偏移，避免轴系因附加载荷产生轴承过早磨损、轴段疲劳断裂的问题。从结构设计逻辑来看，半重叠套筒的结构区别于传统整长套筒联轴器，采用两段轴端插入套筒后部分重叠的配合形式，相比整段套筒能在保证同等扭矩传递能力的前提下，缩短套筒的整体轴向占用长度，适配安装空间局促的轴系布局。设计过程中首先要匹配被连接轴的轴径公差，

　　套筒内孔与轴段的配合通常选用过渡配合，兼顾装配便利性与传动对中性，套筒壁厚的取值需要根据传递扭矩的大小核算剪切强度，避免扭矩过载时套筒出现开裂变形。套筒上的紧定螺钉或者销孔位置需要避开轴段的应力集中区域，同时保证锁紧后轴与套筒之间无相对周向滑动，重叠段的长度设置需要结合轴径大小确定，通常不小于1.2倍轴径，保证足够的配合接触面积来分散接触应力，避免局部压溃。从安装边界来看，这类联轴器不需要额外的法兰连接结构，径向尺寸仅比配合轴径大出两倍壁厚值，径向占用空间远小于凸缘联轴器、弹性套柱销联轴器等其他联轴器类型，安装时不需要复杂的对中工装，只需要将两轴端插入套筒至设计重叠位置，锁紧固定件即可完成装配，

　　后期维护时也不需要大范围拆解周边传动部件，仅需松开锁紧件即可分离两轴段。在实际选型建模时，需要重点核对两轴的轴伸长度、轴径尺寸、键槽位置参数，保证套筒上的键槽与轴段键槽完全对齐，重叠区域的键槽过渡处要做圆角处理，减少应力集中。这类联轴器不适合高速重载、正反转频繁切换的传动场景，因为半重叠结构的抗冲击能力弱于带缓冲元件的挠性联轴器，在载荷平稳、转速不高的辅助传动场景下，其结构简单、加工成本低、安装便捷的优势能得到充分发挥，建模时需要重点还原套筒的内孔配合面、锁紧孔位、重叠段的尺寸关系，保证装配后两轴的同轴度公差符合设计要求，避免建模时出现配合干涉、锁紧件无法安装的问题。
