老式摩托车电池盒与座椅支撑固定结构

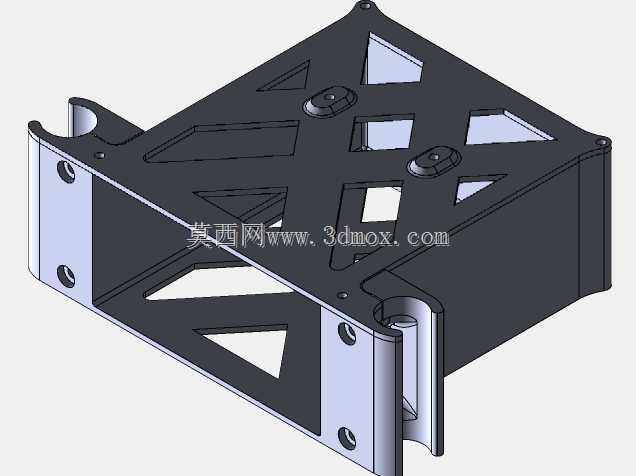

在老式乘用摩托车的车体结构布局中，电池舱与座椅下部支撑区域的空间利用率一直是结构设计需要重点平衡的环节，这款适配特定老式车型的电池盒与座椅支架，正是针对车体座椅下方的狭窄安装空间做的定向结构设计。从实际装车场景来看，该结构需要同时承担两个核心功能：一是为车载启动电池提供稳定的容纳与固定空间，避免车辆行驶过程中路面颠簸带来的电池窜动、接线松脱问题；二是作为座椅升降调节机构的安装承载基座，承接座椅传递来的乘员载荷，同时为整流调节器这类随车电气模块预留对应的安装点位。

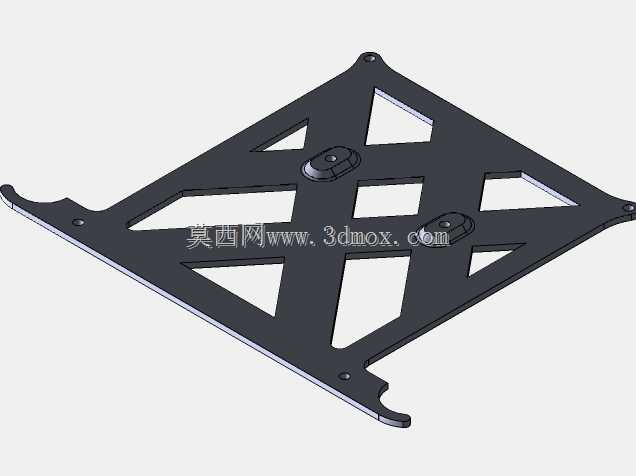

设计过程中首先要匹配的是安装边界约束，支架整体需要卡入座椅下方直径85mm的圆形框架内，两侧的折弯安装耳片上预留了对应规格的螺栓过孔，能够直接与车体主框架、座椅升降器的安装位精准对齐，不需要额外做安装位的改制加工。主体承载面板采用了交叉镂空的筋格结构，这种设计并非单纯为了视觉效果，而是在保证整体结构刚性的前提下，尽可能削减非承载区域的材料冗余，既降低了结构件自身重量，也避免了大面实心结构带来的材料应力集中问题，同时镂空区域也能为电池工作过程中的散热留出流通间隙，减少密闭舱体内的热量积聚。

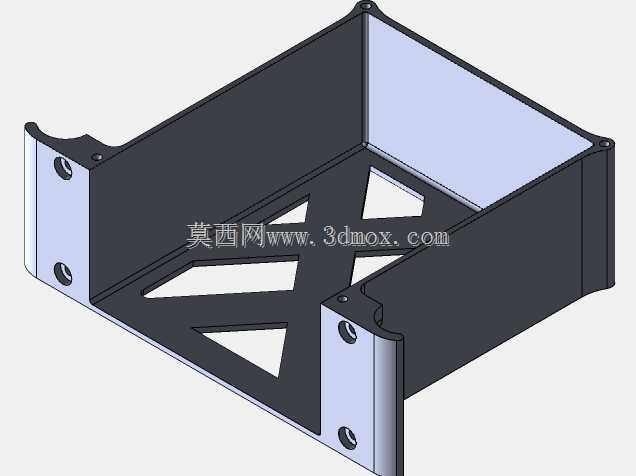

电池容纳区域的围挡结构做了翻边强化处理，边缘的折弯边既能够提升盒体的抗形变能力，也能对放入的电池形成侧向限位，配合支架上预留的电池压装固定点位，可以将电池牢牢约束在舱位内，即使面对非铺装路面的连续颠簸，也不会出现电池移位的情况。整个结构拆分为四个独立的加工部件，拆分逻辑完全贴合量产加工的工艺需求，既能够减少单一部件的加工复杂度，降低板材冲压、折弯过程中的废品率，也方便后续维修过程中的局部部件更换，不需要因为局部结构损坏就更换整个支架总成。

从安装适配性来看，支架上的各个安装孔位都做了同轴度公差匹配，能够保证调节器、整流器这类电气模块安装后与车体线束的走向自然贴合，不会出现线束过度弯折、干涉座椅升降行程的问题。结构的受力路径做了专门优化，乘员施加在座椅上的载荷会通过支架的两侧安装边直接传递到车体主框架上，不会让电池盒主体承受额外的乘员载荷，避免长期使用过程中电池盒被压变形，挤压电池外壳造成破损漏液的风险。同时支架与电池之间预留了足够的装配间隙，既方便电池的拆装维护，也能给电池的外壳膨胀、线路插接留出足够的操作空间，日常检修更换电池时不需要拆解整个座椅支架，大幅降低了维护操作的复杂度。
