压盖填料函密封组件三维结构设计

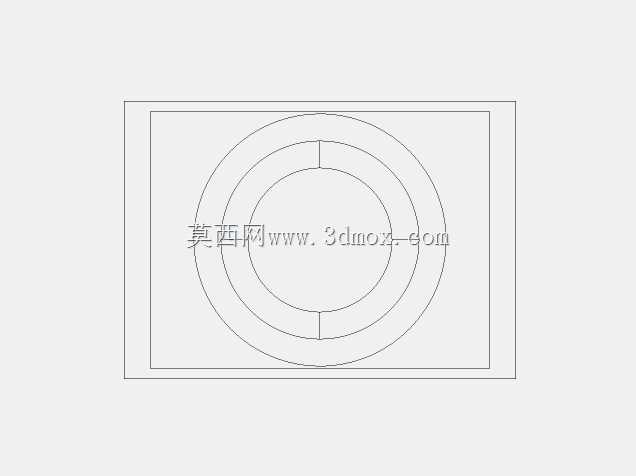

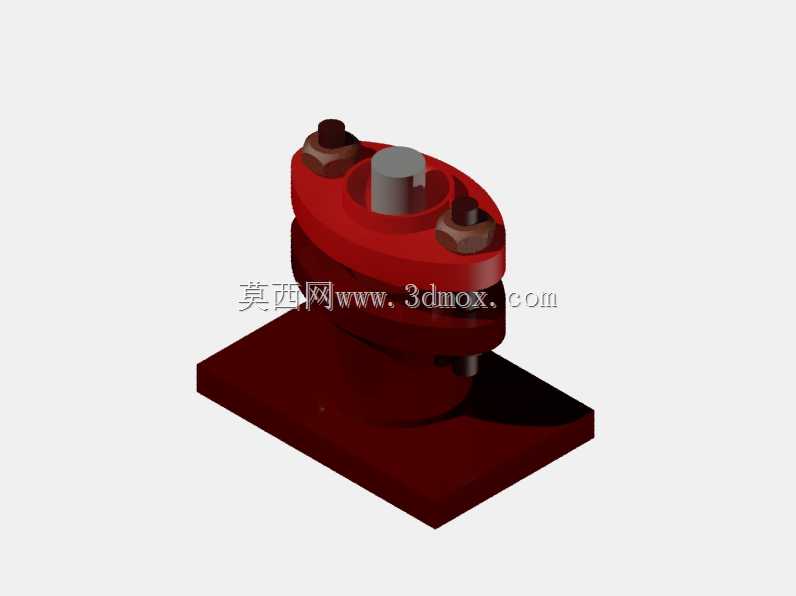

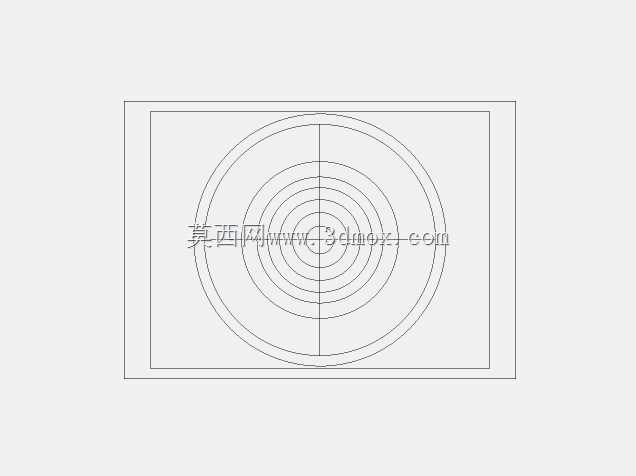

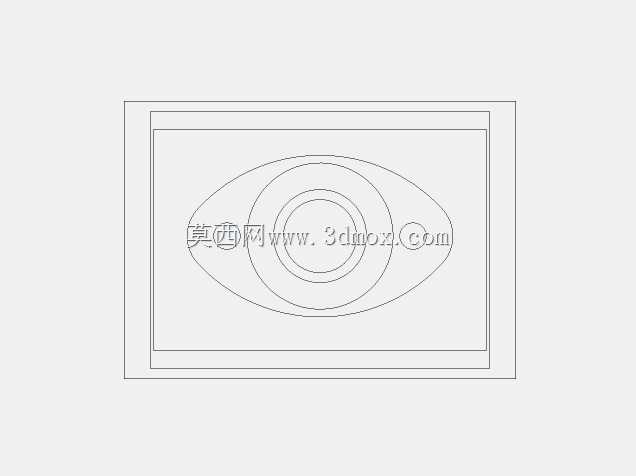

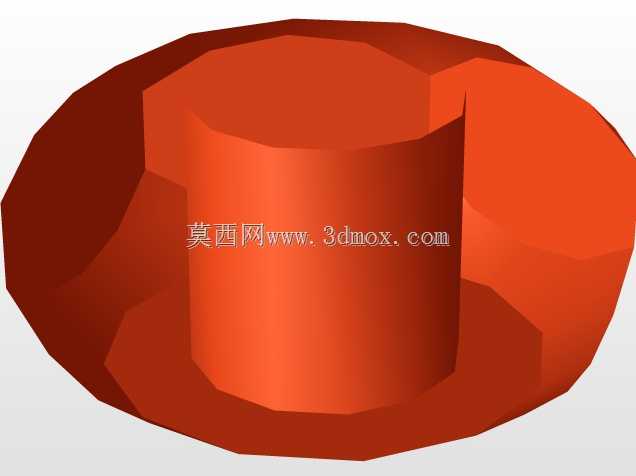

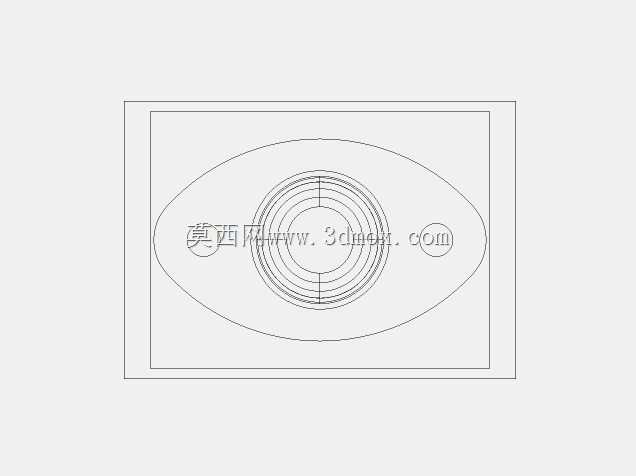

这套压盖填料函组件，核心应用在各类旋转轴贯穿设备壳体的动密封场景，不管是化工流程里的搅拌设备轴伸端、水泵的轴穿腔体位置，还是阀门阀杆的动密封段，都能见到这类结构的身影，核心作用是阻断设备内部介质沿轴与壳体的间隙向外泄漏，同时阻挡外界粉尘、杂质侵入设备腔体内部。从结构设计逻辑来看，整个组件采用分体式装配思路，底部的方形安装底座是整个密封组件的承载基准，底座上预留的安装孔位可直接通过螺栓与设备壳体端面贴合固定，安装面的平面度设计要求控制在Ra3.2以内，保证贴合后不会出现密封面渗漏的问题。上方的压盖采用对称双螺栓压紧结构，两个紧固螺栓沿压盖中心轴对称分布，拧紧过程中可以保证压盖对填料的压力沿圆周方向均匀分布，避免单侧压力过大导致填料偏磨、轴套磨损过快的问题，也能防止压力不均造成的密封失效。压盖中心的通孔与穿过的轴件之间预留了合理的径向间隙，既不会因为间隙过小刮蹭轴表面，也不会因为间隙过大导致填料被介质压力挤出。中间的填料腔是填充密封填料的空间，可根据实际输送介质的特性、工作温度、压力等级选择不同材质的填料，比如普通清水介质可选用油浸石棉盘根，腐蚀性介质可选用聚四氟乙烯填料，高温高压工况可选用柔性石墨填料，适配性较强。在安装边界上，方形底座的边长尺寸适配常规中小型设备的轴端安装空间，不需要额外对设备壳体做大规模改造就能直接替换原有密封组件，压盖顶部的凸起结构可以对填料起到轴向限位作用，避免填料在介质压力作用下向外窜出。实际使用过程中，当填料出现磨损导致密封性能下降时，不需要完全拆解整个组件，只需要对称拧紧两个压紧螺栓，就能推动压盖轴向移动，补偿填料的磨损量，快速恢复密封性能，大幅降低设备运维的拆装工作量。整个组件的所有棱角位置都做了倒角处理，既避免装配过程中尖锐边角划伤操作人员，也能消除应力集中点，提升组件长期承受交变压紧力时的结构强度，不会出现压盖根部开裂的问题。
