无保护型刚性法兰联轴器结构设计

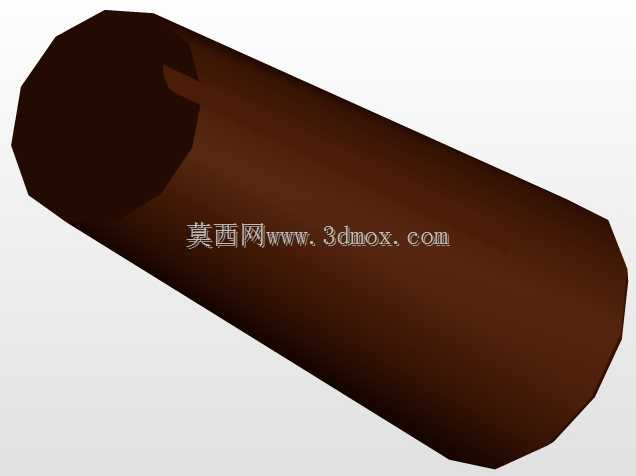

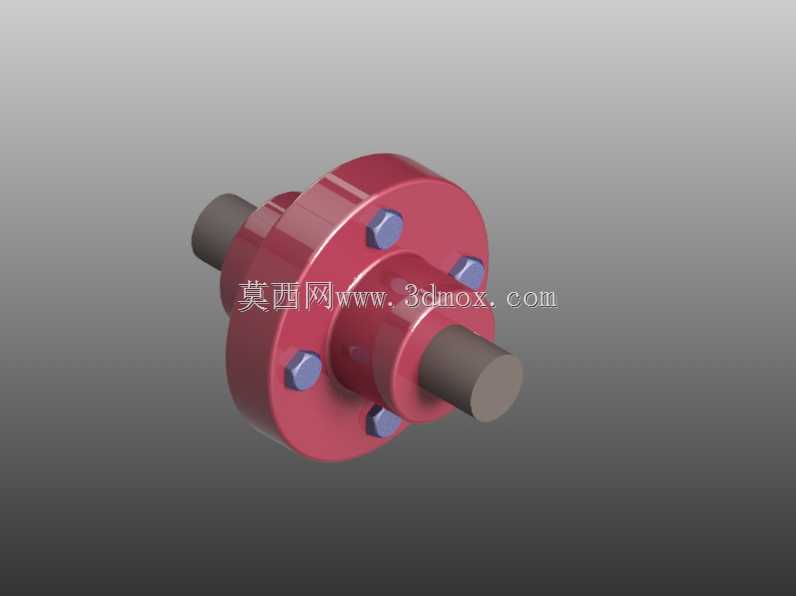

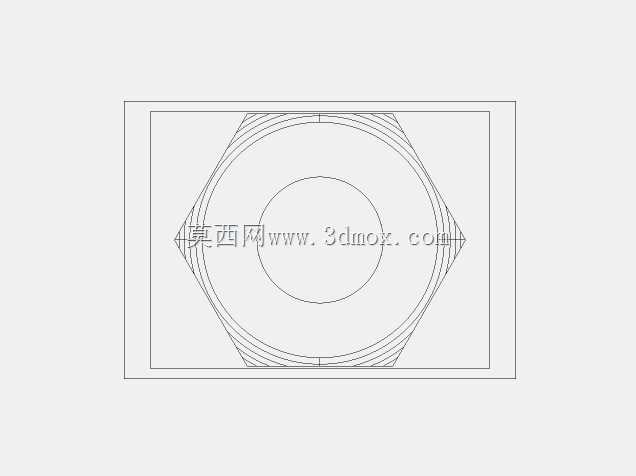

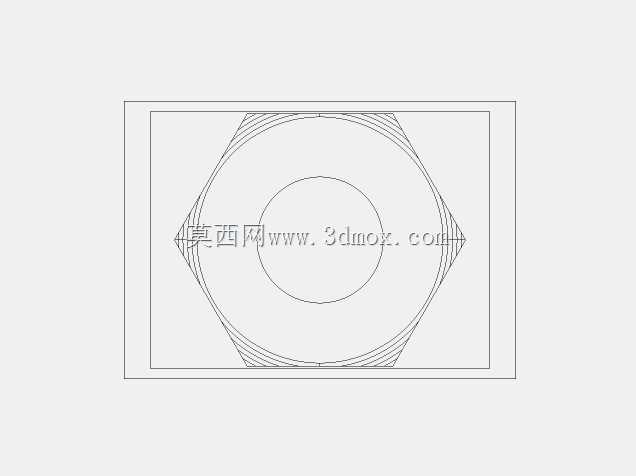

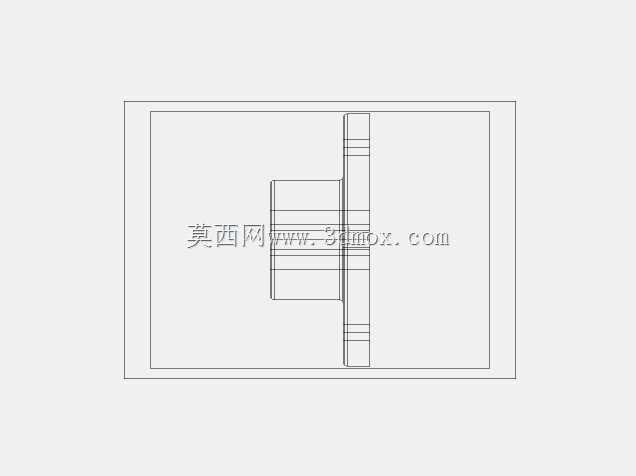

这类无保护结构的法兰联轴器，主要应用在对传动刚性要求较高、轴系对中精度有保障的工业传动场景中，常见于中小型输送机配套驱动端、普通机床进给传动组、小型水泵与动力电机的直连部位，这类场景普遍不存在大幅冲击载荷，日常运维中轴系对中状态不会出现频繁偏移，不需要额外的位移补偿结构来抵消安装误差。从实际功能来看，它依靠两个对接法兰盘的端面刚性贴合，配合周向均匀布置的锁紧螺栓传递扭矩，两端的轴套部分分别与主动轴、从动轴采用过盈配合加键连接的方式固定，能够实现无间隙的动力传递，传动过程中不存在回转背隙，转速传递精度高于带补偿结构的弹性联轴器，适合对传动同步性有基础要求的中低转速传动链路。设计这类联轴器时，首先要根据传动链路的额定传递扭矩确定法兰盘的外径与厚度，螺栓的数量、公称直径需要结合螺栓的许用剪切强度核算，确保在额定载荷下螺栓不会出现剪切失效；两端轴孔的直径公差需要匹配对接轴的公差带，键槽的尺寸与位置度要符合轴系连接的通用标准，避免安装时出现键侧卡滞或者配合间隙过大的问题。法兰盘对接端面需要设计合理的表面粗糙度要求，保证两个法兰贴合后没有明显缝隙，避免传动过程中出现端面滑移导致的扭矩波动；周向螺栓孔的位置度公差需要严格控制，否则现场安装时会出现螺栓无法顺利穿入的问题，增加现场装配的调整工作量。从安装边界来看，这类联轴器的径向尺寸要小于安装位置周边的防护壳体内径，轴向安装长度要匹配两轴端预留的对接间距，安装时需要先将两个半联轴器分别热装或者压装到对应轴端，调整两轴的同轴度到允许范围内，再逐次交叉拧紧法兰连接螺栓，保证每个螺栓的预紧力均匀，避免运行过程中出现偏载导致的螺栓断裂或者法兰端面磨损。和带防护缘的法兰联轴器相比，这种无保护结构的零件加工工序更少，法兰外缘不需要加工防护凸缘，整体重量更轻，拆装时不需要额外避让凸缘结构，适合安装空间紧凑、周边无人员频繁触碰的传动部位，日常巡检时可以直接观察螺栓的紧固状态，不需要拆卸额外的防护结构就能完成常规检查。建模过程中需要重点还原法兰盘的倒角细节、螺栓头与螺母的沉台结构、轴孔与键槽的配合尺寸，确保模型能够直接用于装配干涉检查、工程图导出以及后续的加工工艺编制，轴套部分的过渡圆角需要按照应力集中系数要求设计，避免轴肩位置在长期交变载荷下出现疲劳裂纹。
