嵌入式安装金属接线防护盒结构

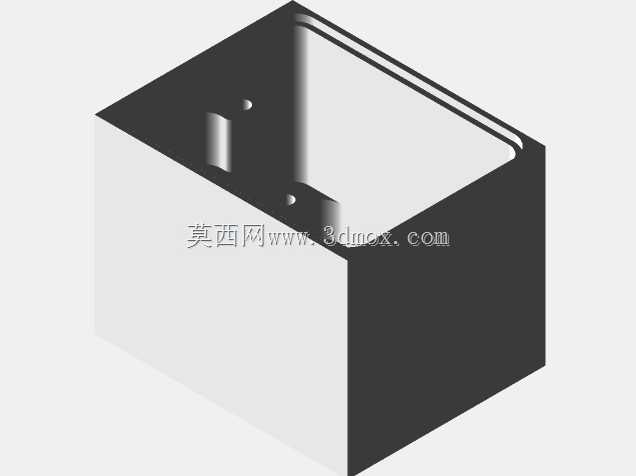

这款嵌入式安装的钣金防护壳体，主要用于工业设备内部电气元件的收纳与防护，在自动化控制柜、小型设备集成工位、桌面式检测设备的内部布线场景中十分常用，能够将零散的接线端子、小型继电器、信号转换模块等元件集中收纳，避免布线杂乱带来的检修干扰，同时隔绝设备运行中产生的金属碎屑、切削液飞溅对电气元件的损伤。从结构设计来看，整体采用一体折弯成型的盒体结构，侧壁与底板的折弯圆角控制在R1以内，既保证了壳体的结构刚性，又不会在嵌入式安装时与安装位的侧壁产生干涉，盒口位置设计有双层翻边结构，翻边宽度为8mm，一方面能够在嵌入安装时搭在安装面板的开孔边缘，起到承重限位的作用，另一方面翻边形成的加强筋能够大幅提升盒口的抗形变能力，避免长期使用后盒口变形导致盒盖无法紧密贴合。盒体侧壁预留的两个安装孔位，孔中心距盒口翻边的距离为12mm，适配M3规格的盘头螺丝，既可以用来固定内部安装的导轨条，也可以在需要外置安装时作为挂装孔使用，孔位边缘做了沉孔处理，螺丝安装后不会突出盒体内壁，避免刮伤内部布线的绝缘层。设计过程中优先考虑了安装边界的适配性，盒体的外形尺寸控制在120mm*100mm*80mm，对应的面板开孔尺寸只需要比盒体外轮廓大0.2mm即可实现紧配安装，不需要额外设计固定压片，安装时直接推入开孔，依靠盒口翻边限位即可完成固定，大幅提升现场装配的效率。盒体的内部净空尺寸为114mm*94mm*76mm，能够容纳标准宽度的DIN导轨安装段，最多可排布6个宽度为18mm的标准端子，满足小型设备的信号转接、电源分线的使用需求。壳体的壁厚选用1.2mm的冷轧钢板，表面做哑光喷塑处理，绝缘电阻能够达到100MΩ以上，既满足电气防护的绝缘要求，又具备足够的结构强度，在设备运输、日常震动的工况下不会出现壳体开裂、变形的问题。盒体底部没有预留敲落孔，现场施工时可以根据实际布线方向，在侧壁或者底部任意位置开孔穿线，适配不同方向的进线需求，相比预开固定孔位的壳体，现场适配灵活性更高，能够应对不同设备的布线走向差异，减少现场二次加工的工作量。在实际选型使用时，需要注意安装面板的厚度不能超过6mm，否则翻边与盒体的卡槽无法完全卡住面板，容易出现盒体松动脱落的问题，若面板厚度超过该数值，可在盒体侧壁额外加装固定片进行加固。
