多槽阶梯式中空轴套连接构件

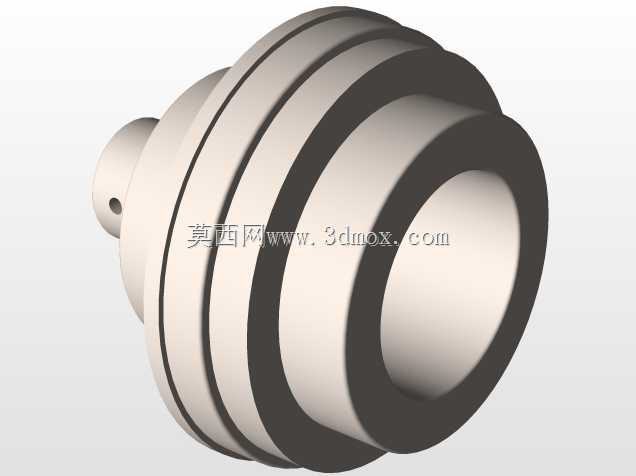

该构件属于回转类连接配套零件，主要应用在中低速回转传动的支撑与密封配套场景，常见于轻工输送设备、小型动力输出单元、流体管路的旋转接驳位置，承担径向定位、动密封配合、轴系扭矩传递过渡的核心作用。从结构设计来看，整体采用同轴阶梯式中空布局，内孔为通径设计，可直接穿装传动轴或作为流体介质的过流通道，不同外径的阶梯段分别对应不同的配合需求：大直径端的外圆设置多道环形凹槽，这些凹槽可直接嵌装O型密封圈、防尘圈或者挡圈，既能够实现回转过程中的动密封，防止润滑脂泄漏或者外界粉尘、切削液进入配合面，也可通过卡装挡圈实现构件自身的轴向定位，避免运转过程中出现轴向窜动。小直径端的外圆做了收窄处理，端部设置径向通孔，可穿装圆柱销或者紧定螺钉，实现与内部穿装轴的周向固定，保证扭矩传递过程中不会出现相对打滑，相比过盈配合的装配方式，这种销接固定的形式更便于后期拆装维护，不需要专用拉马工具即可完成拆卸更换。设计过程中充分考虑了安装边界的适配性，各阶梯段的外径差控制在合理范围，相邻阶梯之间采用直角过渡而非圆角，可直接抵靠在安装座的定位台阶面上，不需要额外加工调整垫片即可完成轴向尺寸的适配，减少装配时的配作工作量。多道环槽的槽宽与槽深按照常规密封件的标准尺寸设计，可直接采购市售标准密封圈进行装配，不需要定制非标密封件，有效降低后期运维的配件采购成本。中空内孔的尺寸公差按照基孔制间隙配合选取，既保证轴件穿装时的顺畅性，也能控制配合间隙在合理范围，避免回转过程中出现偏心抖动。从实际使用场景来看，这类构件常替代一体式的轴肩结构，在需要频繁拆装维护的传动节点上使用，当密封槽出现磨损后，可直接更换该构件，不需要对整根传动轴进行修复或者更换，大幅降低设备维护的成本与停机时长。外圆的阶梯结构也可作为轴承内圈的定位抵靠面，在小型齿轮箱的输入输出端，该构件可同时承担密封、轴承定位、轴系连接三重作用，减少轴系上的零件数量，简化整体装配流程。
