法兰式气压检测承压筒体结构

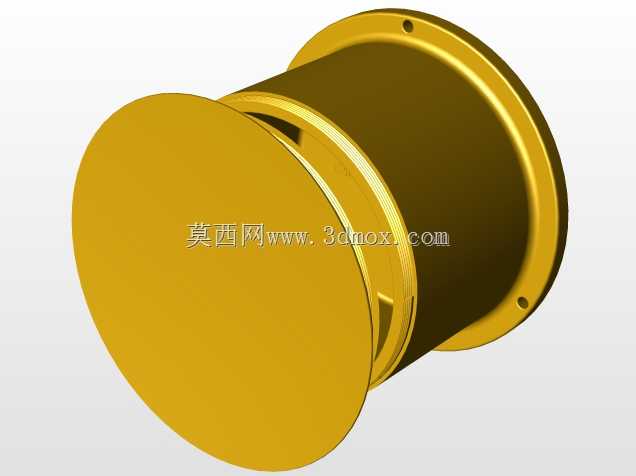

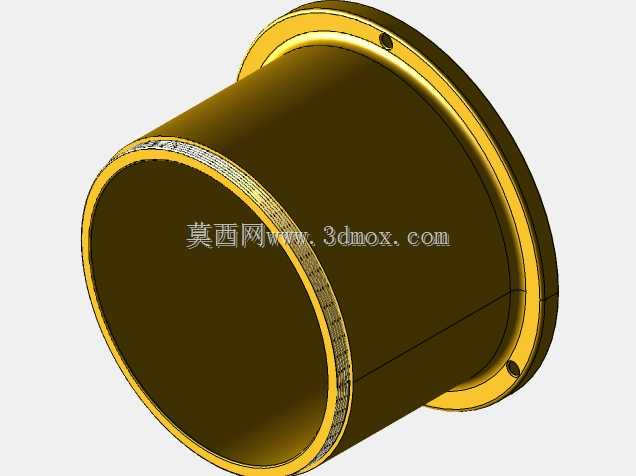

该承压筒体结构多用于气压检测类仪表的配套安装场景，常见于工业气动系统的压力监测点位、实验室气压校准装置以及小型密闭舱室的气压采样端，作为气压传感元件的防护与导压承载部件，直接对接被测气压腔体，为内部检测元件提供稳定的安装基准与密封防护空间。从结构设计来看，整体采用两端带法兰边的直筒构型，筒体主体为等径直壁结构，壁厚经过承压校核，能够适配常规工业场景下的正压检测量程需求，避免受压变形导致内部检测元件移位或密封失效。两端的法兰边做了加厚处理，法兰端面上预留了均匀分布的安装沉孔，用于穿设固定螺栓，安装时可直接贴合被测设备的安装基面，配合端面的密封槽放置密封圈，无需额外加装转接法兰即可完成端面密封，大幅降低现场安装的适配成本。筒体靠近一端法兰的内壁做了阶梯限位结构，用于卡装内部的气压检测芯体，限位台阶的尺寸公差控制在IT7级，保证芯体安装后不会因气压波动产生轴向窜动，同时芯体安装位与筒体进气端保留了足够的导压空腔，避免气流直接冲击检测元件造成测量数值波动。从安装边界来看，筒体的外径与法兰外径形成明确的安装避让区间，法兰边的突出宽度适配常规M4-M6规格的螺栓安装空间，安装时只需在被测基面加工对应尺寸的安装孔与密封面，即可完成快速装配，筒体轴向长度根据检测元件的安装深度做了匹配设计，不会过多占用设备内部的排布空间，也不会因长度过短导致导压不足。设计过程中优先考虑了密封可靠性与安装便捷性，法兰端面的平面度要求控制在0.02mm以内，保证压紧密封圈后无气体泄漏，筒体内壁做了光滑处理，减少气流扰动带来的测量误差，筒体外部的环形凸筋结构既可以增强筒体的径向抗变形能力，也可以作为安装时的对位标识，方便现场操作人员快速找准安装角度。这类结构在实际应用中不需要复杂的维护，法兰连接的方式也方便后续拆卸更换内部检测元件，适配多种不同量程的气压检测芯体安装，在气动控制回路、环境气压监测、小型压力容器压力采样等场景中都有广泛的适配空间，结构构型简单但充分考虑了承压、密封、安装、检测精度等多维度的工程需求，没有多余的冗余结构，整体加工工艺性较好，可采用常规车削工艺完成主体加工，适合批量配套生产。
