夏普款手持空调遥控器外壳结构设计

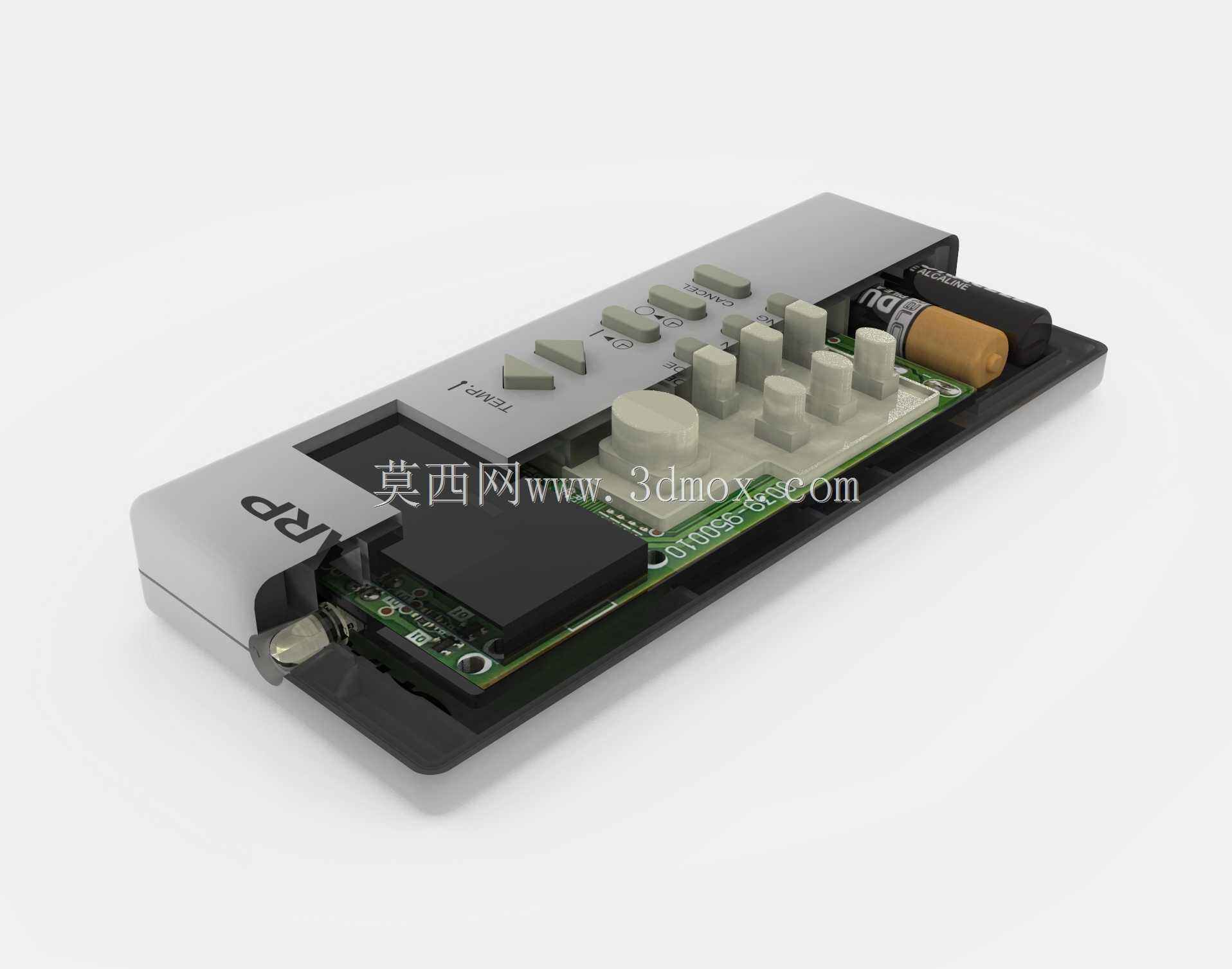

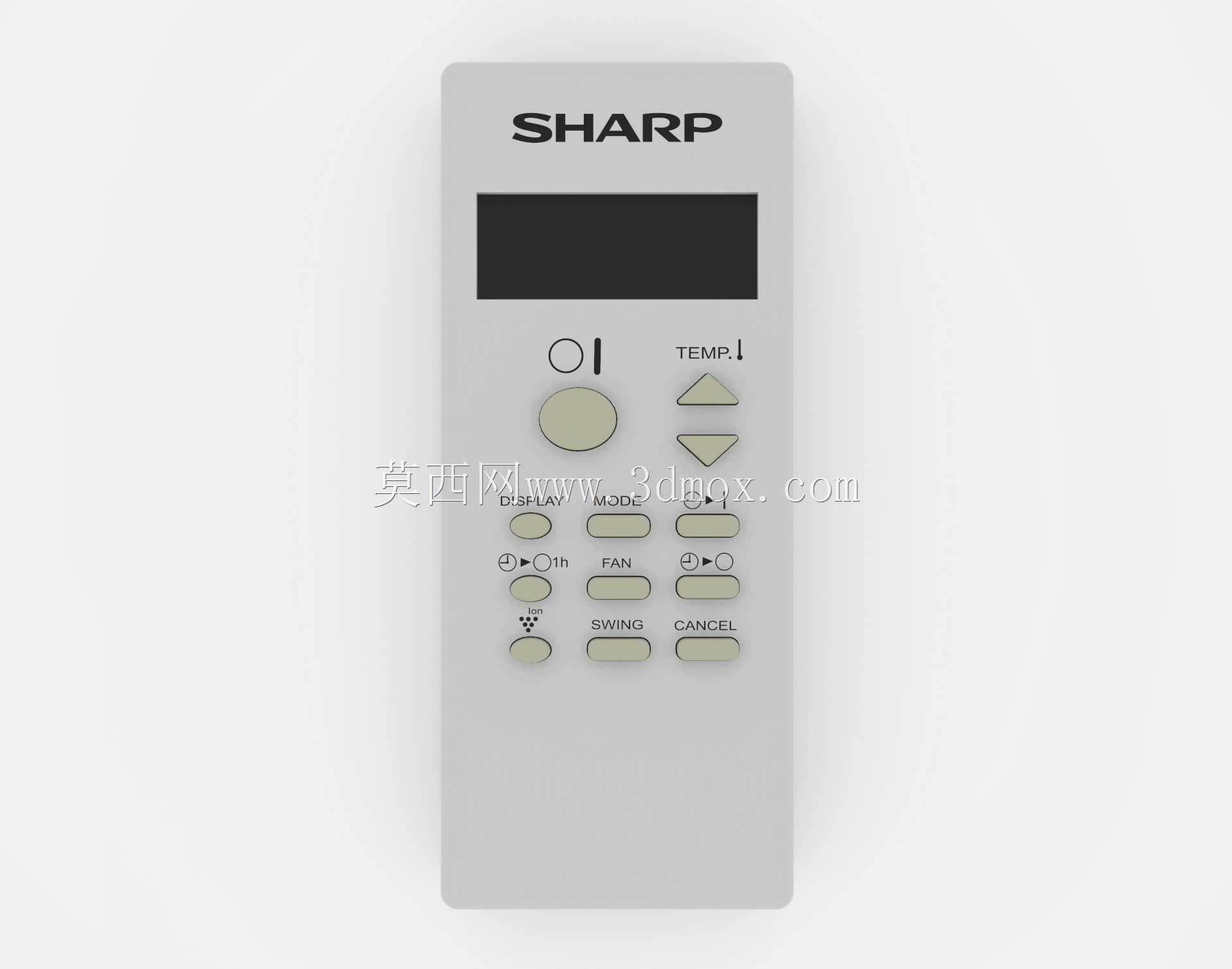

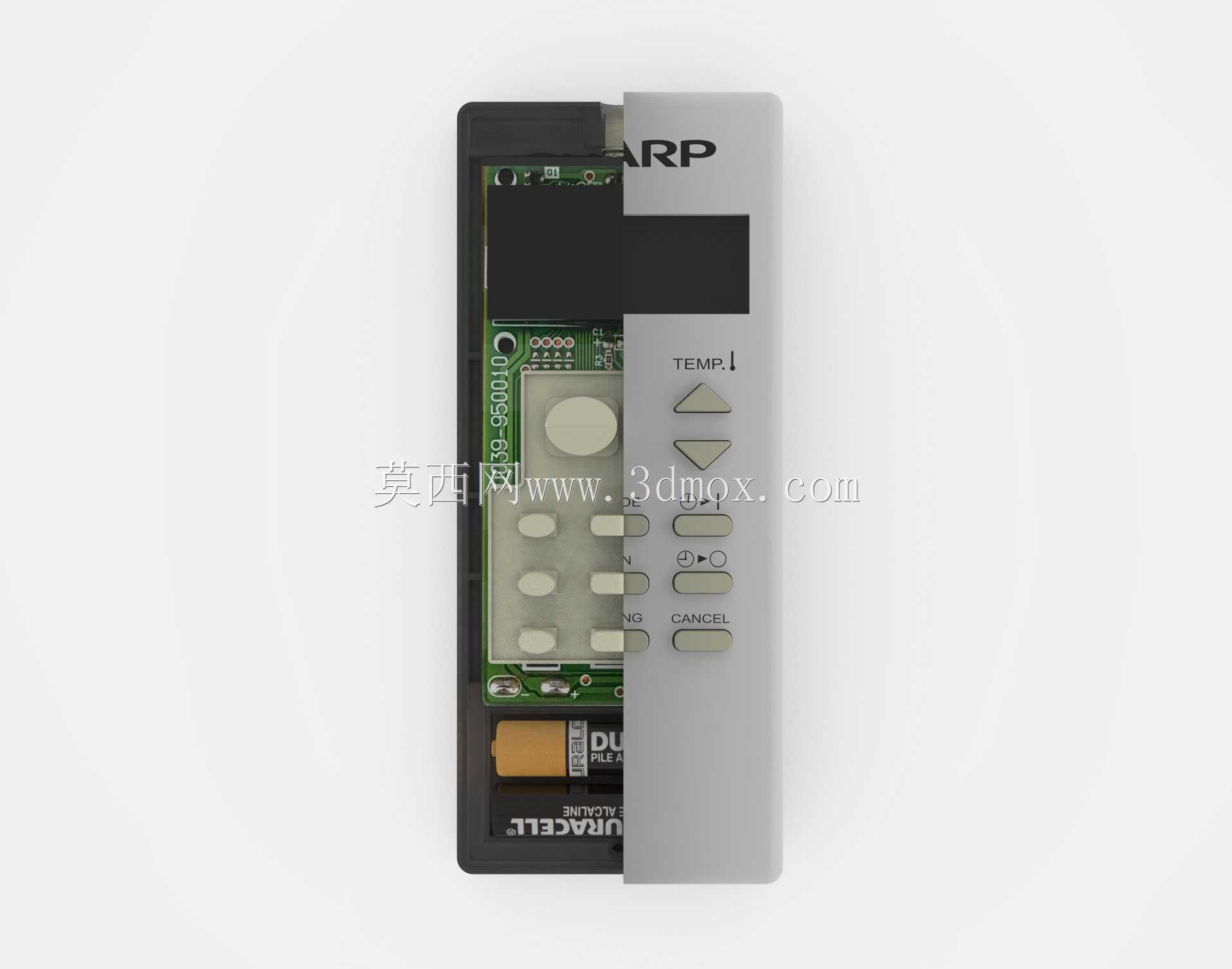

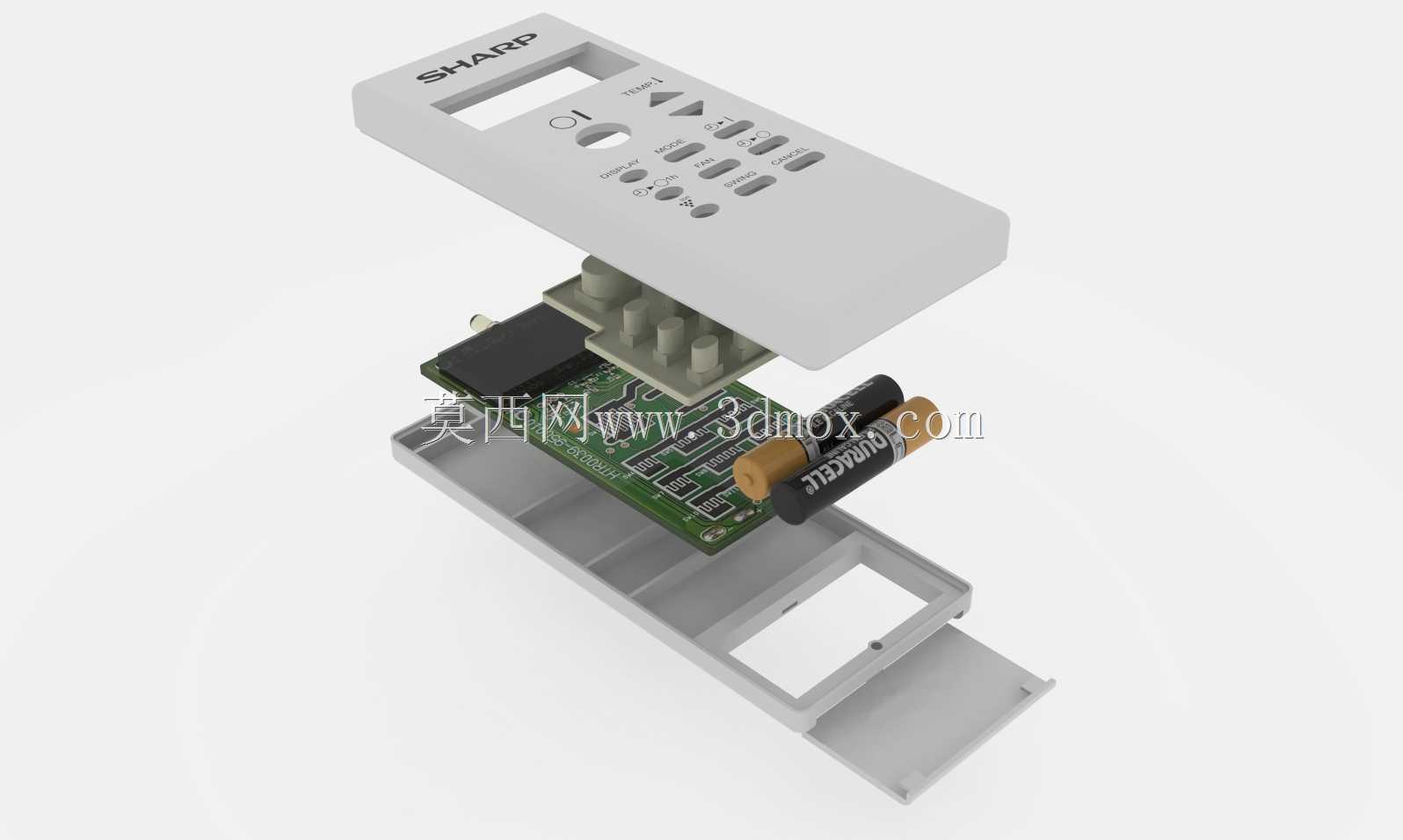

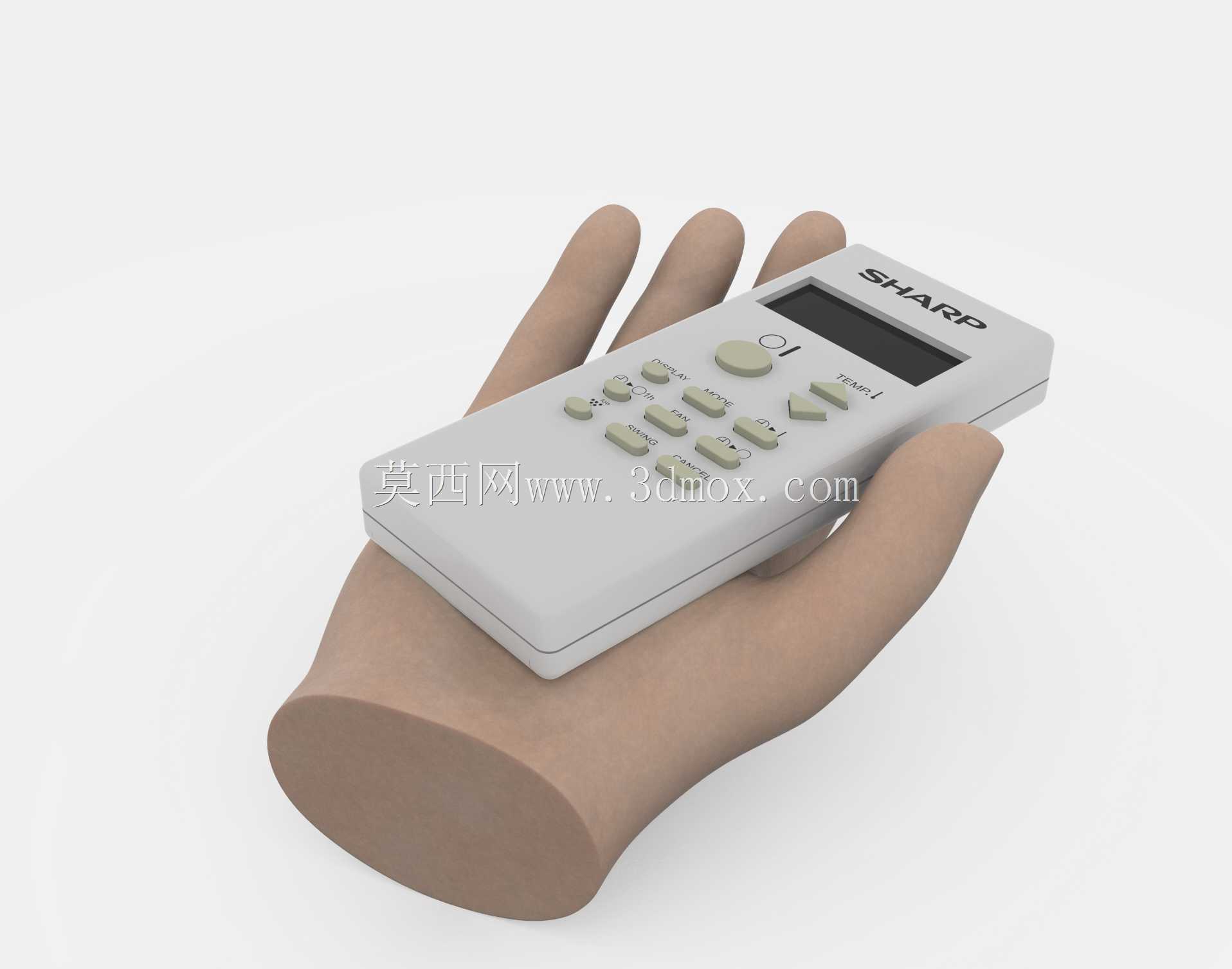

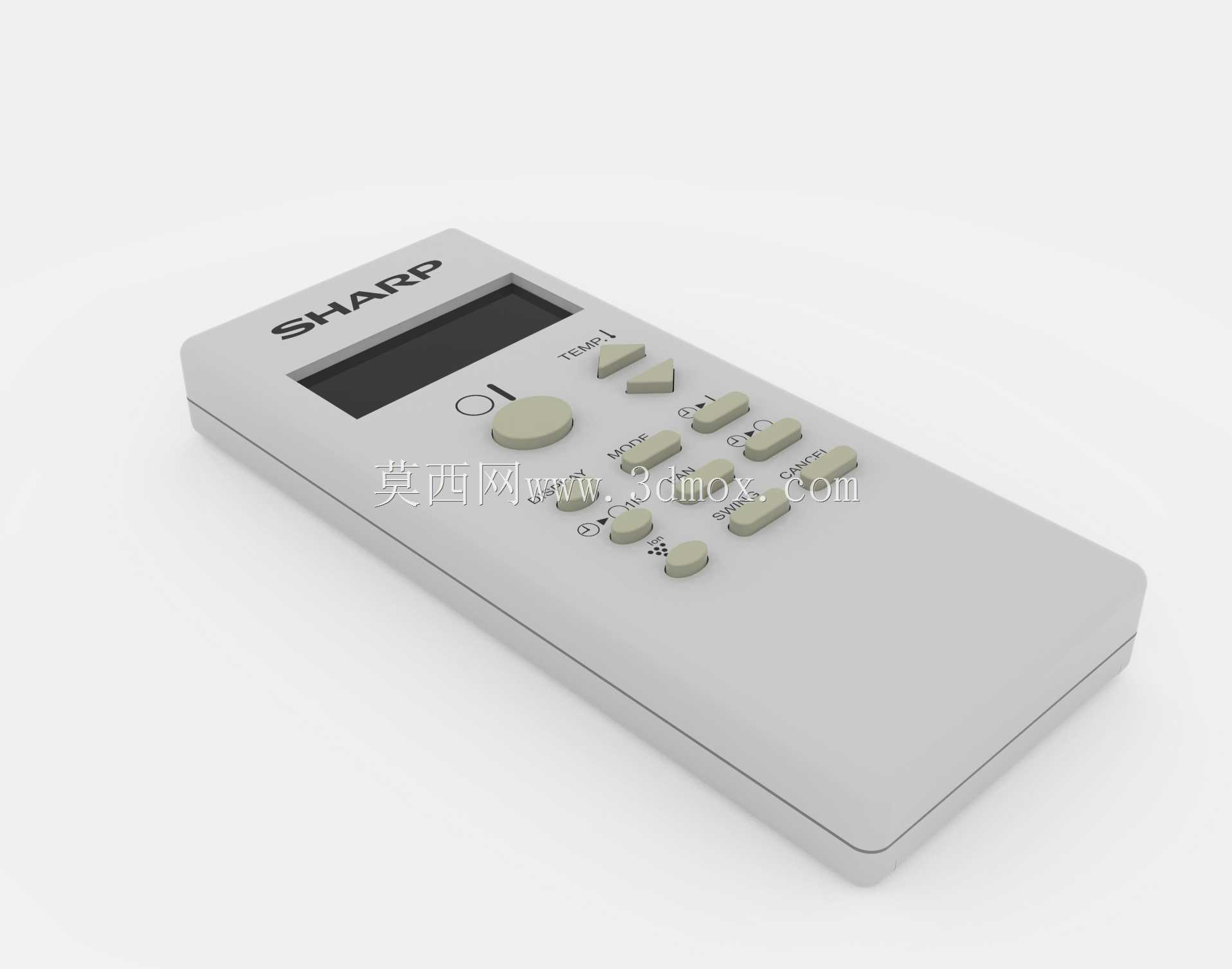

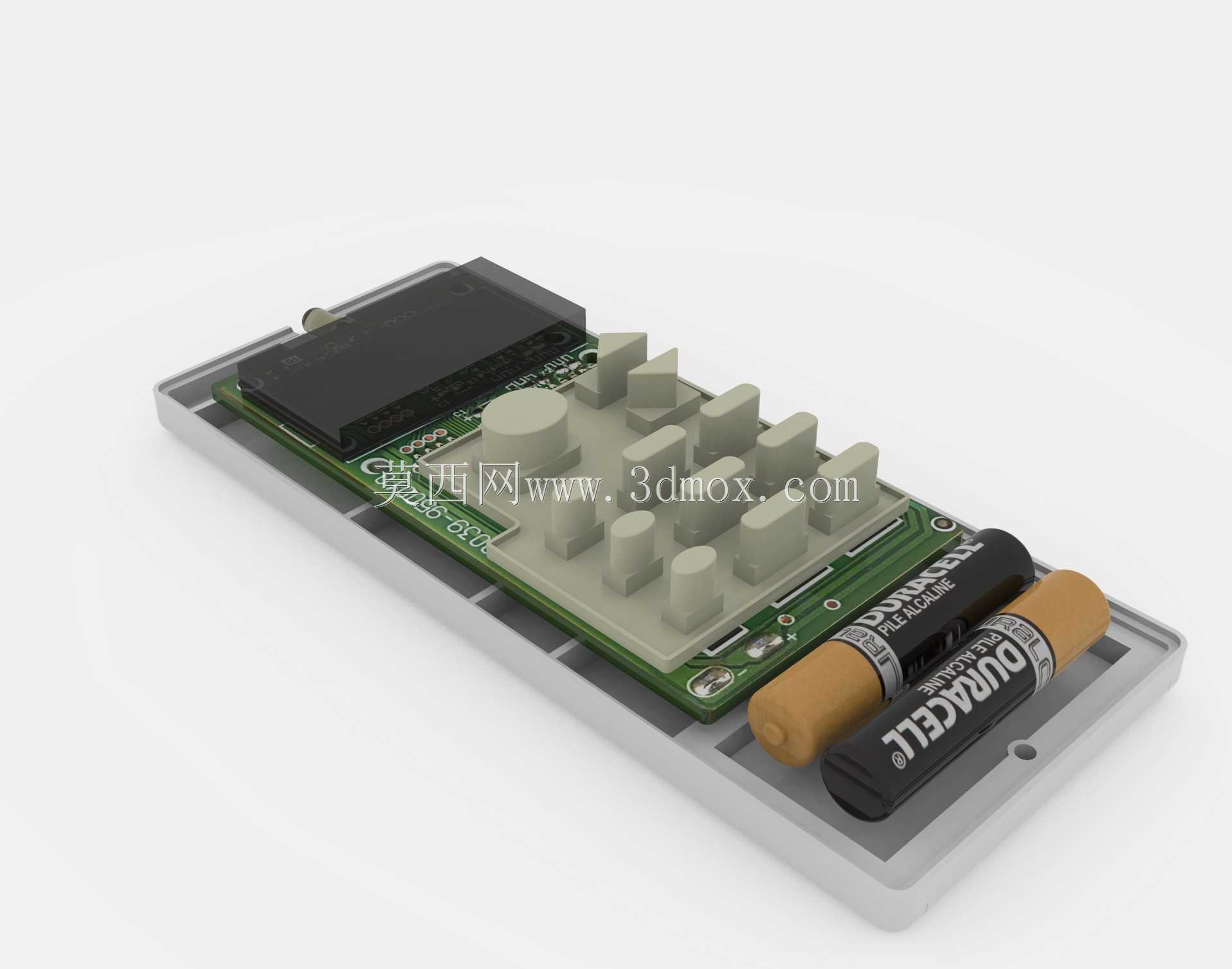

日常家用及商用空调系统中，手持红外遥控器是用户与空调内机完成交互的核心终端配件，其外壳结构的合理性直接影响握持手感、按键装配精度与长期使用的耐用性。本次设计的遥控器外壳适配夏普品牌空调的交互逻辑，整体采用符合人体工学的弧面收边造型，握持时手掌虎口位置与壳体侧边弧度自然贴合，长时间操作不易产生硌手的疲劳感。从结构设计层面来看，壳体上下盖采用止口配合结构，配合间隙控制在0.1mm以内，既可以保证合模后外观面无明显断差，也能为内部的PCB电路板、红外发射头、按键导电胶、电池仓预留足够的安装空间，所有内部凸台与定位筋均按照实际装配的元器件尺寸做等比例适配，按键区域的开孔位置与内部导电胶的触点位置完全对齐，按压行程控制在0.3-0.5mm区间，保证按键反馈清晰无卡滞。外壳的电池仓位置设置在壳体下半段，仓盖采用卡扣式固定结构，无需额外螺丝即可完成拆装，更换电池时操作便捷，同时卡扣的扣合量设计为0.8mm，既保证日常使用时仓盖不会意外脱落，也不会出现扣合过紧难以开启的问题。考虑到该外壳可用于3D打印验证，所有壁厚均统一设置为1.8mm，避免打印过程中出现壁厚不均导致的翘曲变形问题，壳体表面无尖锐棱角，所有转角位置均做R0.5-R1mm的圆角过渡，既提升握持的舒适度，也能减少打印或注塑生产时的应力集中问题。红外发射头位置在壳体前端预留了直径6mm的透明视窗安装位，视窗与壳体采用卡槽固定，保证红外信号发射无遮挡，信号覆盖角度满足日常使用时±30度范围内的操控需求。壳体背部的电池仓周边设置了多道横向加强筋，提升电池仓位置的结构强度，避免跌落时电池仓位置出现开裂问题，整体外形尺寸控制在150mm*50mm*18mm区间，适配绝大多数成年用户的单手握持尺寸，安装边界上所有内部定位柱的高度均比对应元器件的安装面低0.2mm，避免装配时出现元器件顶壳的问题，按键区域的每个按键孔周边都做了0.2mm的下沉台阶，保证按键装配后与外观面齐平，无凸起或凹陷的外观缺陷。
