DQ860MA万提步进驱动器结构设计

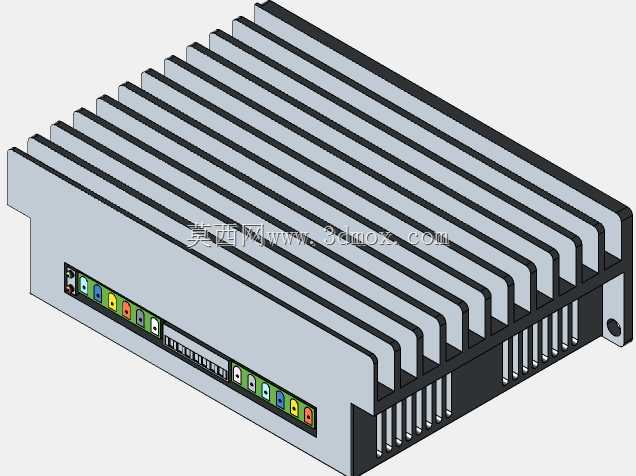

　　这款步进驱动器的三维结构还原，完全围绕工业现场的实际安装与使用需求展开，在做结构建模时，首先考虑的是设备在数控雕刻机、小型自动化输送线、桌面级加工设备、非标自动化工位等场景的适配性，这类场景往往电控柜内部安装空间紧凑，周边还排布有PLC、开关电源、接线端子等其他电控元件，因此外壳的散热结构设计是核心重点。模型完整还原了壳体上一体化拉伸成型的平行散热鳍片，鳍片的间距、高度都按照实际散热需求做了等比例还原，没有做简化处理，鳍片顺着壳体长度方向排布，既可以在自然对流场景下引导空气沿鳍片间隙流动带走热量，也能适配加装轴流风扇的强制风冷场景，不会出现风阻过大的问题。接线端口部分的建模完全贴合实际接线的操作空间需求，

　　两侧的接线端子排预留了足够的手指操作空间，端子旁的标识区域做了凹陷处理，对应实际产品上的丝印标识位置，方便现场接线时快速区分电源、电机绕组、信号控制等不同接线位，避免接错线导致的设备损坏。安装边界上，壳体底部的安装孔位、侧面的固定凸台都做了精准还原，安装孔的间距、孔径都匹配常规电控柜安装的标准螺丝规格，设计时特意将安装凸台的高度做了预留，保证壳体底部和安装板之间留有微小间隙，既可以避免底部直接贴住安装板导致的散热不畅，也能防止安装板表面的凸起、焊点顶坏壳体内部的电路板。从功能适配的角度，这款驱动器主要用于驱动两相86系列步进电机，能够实现细分驱动、电流可调的功能，因此结构设计上特意将内部的腔体空间做了合理规划，

　　功率器件的安装位置直接贴合外壳的散热鳍片基底，保证热量能够快速传导到外部散热结构上，建模时也还原了内部功率器件的安装位与壳体的贴合结构，没有忽略这部分影响散热性能的关键细节。外壳的边角做了小圆弧过渡处理，既避免了钣金加工时的锐边割手问题，也能在安装排布时不会刮伤相邻的线缆绝缘层，整体外形规整，没有多余的外凸结构，在电控柜内排布时可以紧密并排安装，最大化利用柜内的安装空间，信号接口的位置设置在壳体的同一侧，方便控制线缆的集中走线与捆扎，减少现场布线的杂乱程度。
