车载强制对流散热装置结构设计

做车载暖通系统配套结构设计时，这类强制对流散热装置是乘员舱温控回路里的核心执行部件，主要承担循环介质与舱内空气的热量交换功能，在商用车、工程机械设备的独立暖风系统中应用尤为普遍。不同于乘用车依托发动机余热的集成式换热结构，这类独立式强制散热器可适配无持续发动机余热供给的作业场景，比如纯电工程车辆、驻车独立采暖系统，依靠外接循环热媒，配合自带的强制对流结构完成舱内空气升温。

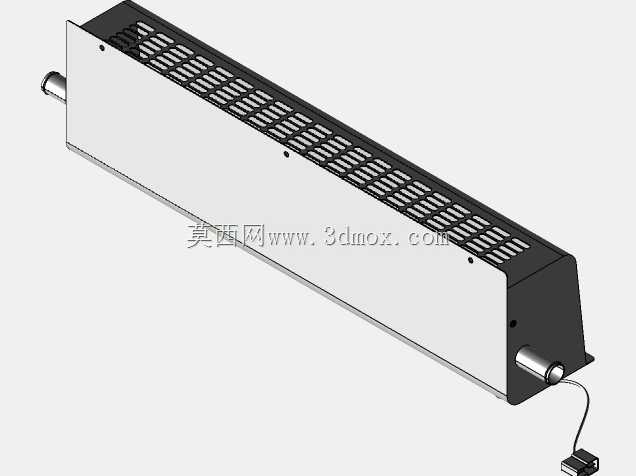

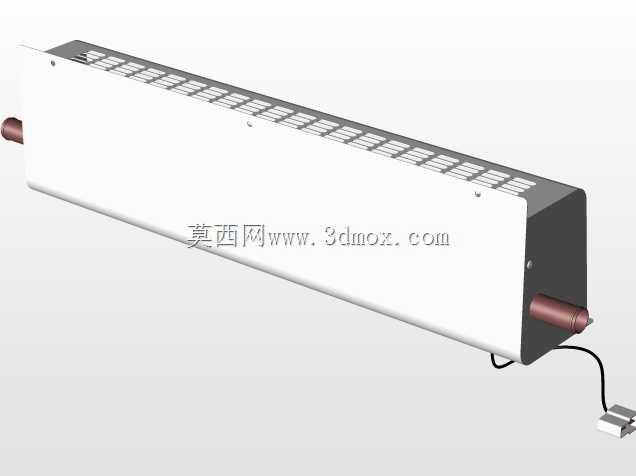

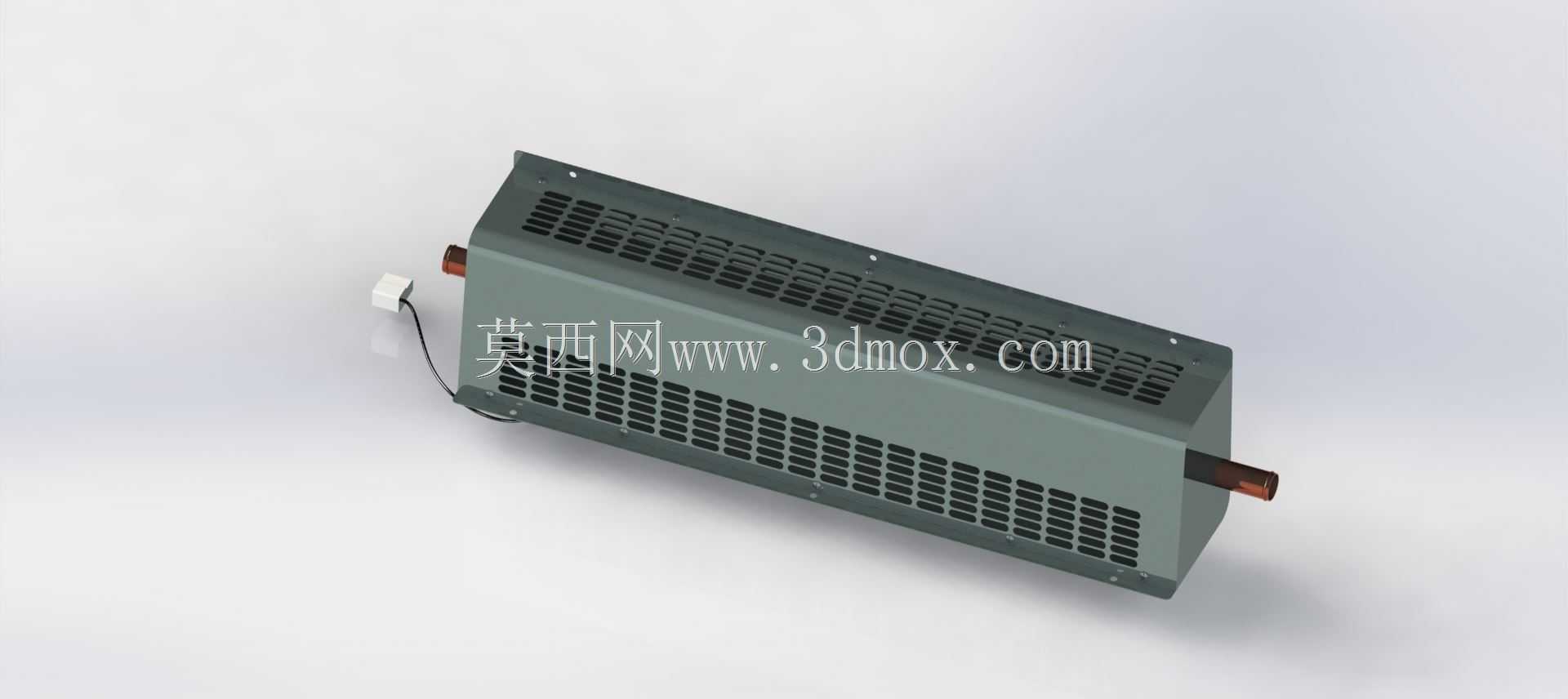

从结构设计逻辑来看，该装置采用一体化单壳体外部主体设计，壳体采用钣金折弯拼焊成型，整体呈长条形卧式结构，两侧预留的介质管路接口为同轴异径设计，可适配不同管径的循环管路连接，接口伸出壳体端面的长度经过严格校核，既保证管路安装时的操作空间，又避免伸出过长导致整车布置时与周边内饰、线束产生干涉。壳体上下两侧开设的通风格栅采用等距阵列排布，格栅开孔角度经过流场仿真优化，进风侧格栅导向角可引导气流均匀掠过内部换热芯体表面，出风侧格栅则可降低气流流出时的紊流噪音，避免运行时产生高频风噪影响驾乘体验。

安装边界方面，壳体背部预留的四个安装固定点采用内嵌式螺母设计，固定点的位置公差控制在±0.2mm以内，可直接适配车载安装支架的快速装配，无需现场二次打孔。整体外形的长宽高比例适配商用车仪表台下方、座椅侧方等狭窄安装空间，壳体边角全部做R3圆角钝化处理，既避免安装过程中划伤操作人员，也防止车辆运行振动时边角磨损周边线束护套。

功能设计上，壳体侧方预留的电气接线位可适配外接直流风机的供电线路，接线位自带防水护套卡槽，可满足车载场景下的防尘防水要求。壳体表面采用哑光喷塑处理，既提升壳体的耐腐蚀性能，适配车载复杂温湿度环境，也避免表面反光干扰驾驶员视线。设计时特意将换热芯体完全包裹在壳体内部，仅预留介质接口与电气接口，减少外部裸露部件，降低车辆运行过程中受飞石、灰尘侵袭导致的故障概率，同时壳体的密封结构可避免循环介质渗漏时直接滴落到舱内部件上，提升使用安全性。
