中小型客车用CS-9型24V车载除霜装置

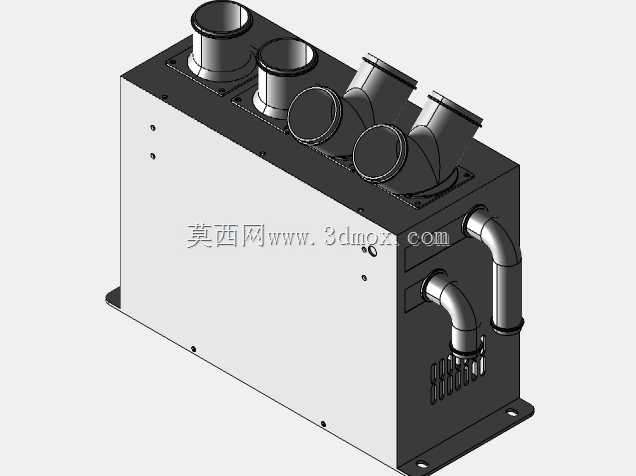

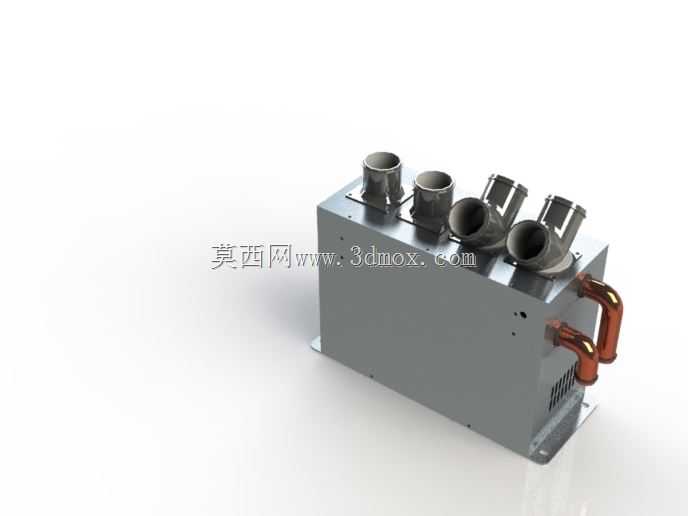

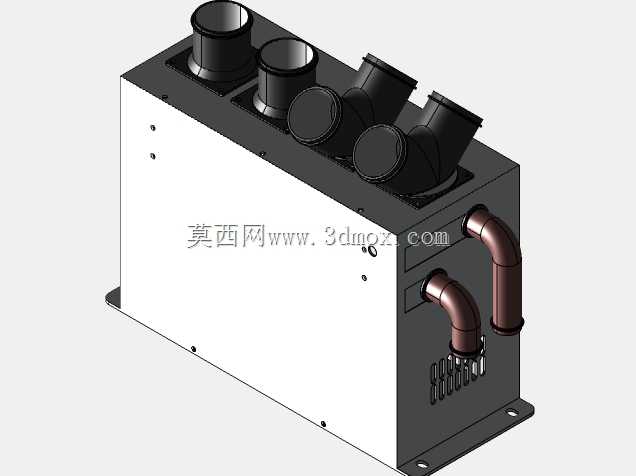

　　这款车载除霜装置的设计定位，是匹配6-8米级中小型客车的前挡风玻璃除霜、侧窗除雾需求，同时兼顾驾驶区局部采暖补充，在商用车车载暖通系统里属于前端执行类核心部件。从结构布局来看，主体采用矩形冲压钣金壳体，底部预留带安装孔的折边法兰，安装时可直接通过螺栓固定在驾驶台下方的预留安装位上，壳体侧面的散热格栅朝向驾驶舱内部，避免热风直吹线束引发老化风险。顶部伸出的五个圆形出风口为快插式结构，可直接对接波纹通风软管，分别导向前挡风玻璃的左右除霜区域、主副驾侧窗除雾点位，安装时无需额外做风道转接，能减少现场装配的工序耗时。侧面引出的两个铜质弯管为热媒循环接口，适配车载暖风水管的标准卡箍连接尺寸，接口做了翻边处理，能避免卡箍安装时割伤水管，降低长期使用后的渗漏概率。

　　设计阶段优先考虑了车载工况的振动耐受要求，壳体钣金的折弯处都做了加强筋处理，内部换热芯体与壳体之间设置了橡胶减震垫，能抵消车辆行驶过程中来自底盘的持续振动，避免芯体焊缝开裂、紧固件松脱的问题。电路部分采用24V车载电压适配，和商用车整车电气系统电压匹配，无需额外加装电压转换模块，接线端子做了防水防尘处理，适配驾驶舱下方可能存在的凝露、积尘工况。

　　实际装车应用中，该装置通过发动机冷却液循环带来的热量加热流经芯体的空气，再通过顶部出风口将热风导向玻璃表面，快速融化玻璃外表面的霜层、消除玻璃内表面的雾气，避免低温天气下视线受阻影响行车安全。出风口的角度可通过配套的风管卡扣微调，能根据不同车型的玻璃倾角调整出风方向，保证热风覆盖玻璃的主要视野区域。壳体的外形尺寸经过紧凑化设计，不会占用驾驶台下方过多的踏板、线束布置空间，安装边界预留了足够的检修间隙，后期更换滤芯、紧固接口时无需拆解周边过多部件。换热芯体采用管带式结构，在有限的壳体体积内最大化换热面积，保证发动机水温达到正常工作温度后，短时间内即可输出足够温度的热风，满足寒区使用的除霜效率要求，同时风阻控制在车载风机的适配范围内，不会造成风机负载过大引发的烧蚀风险。
