汽车传动系统张紧压缩弹簧结构设计

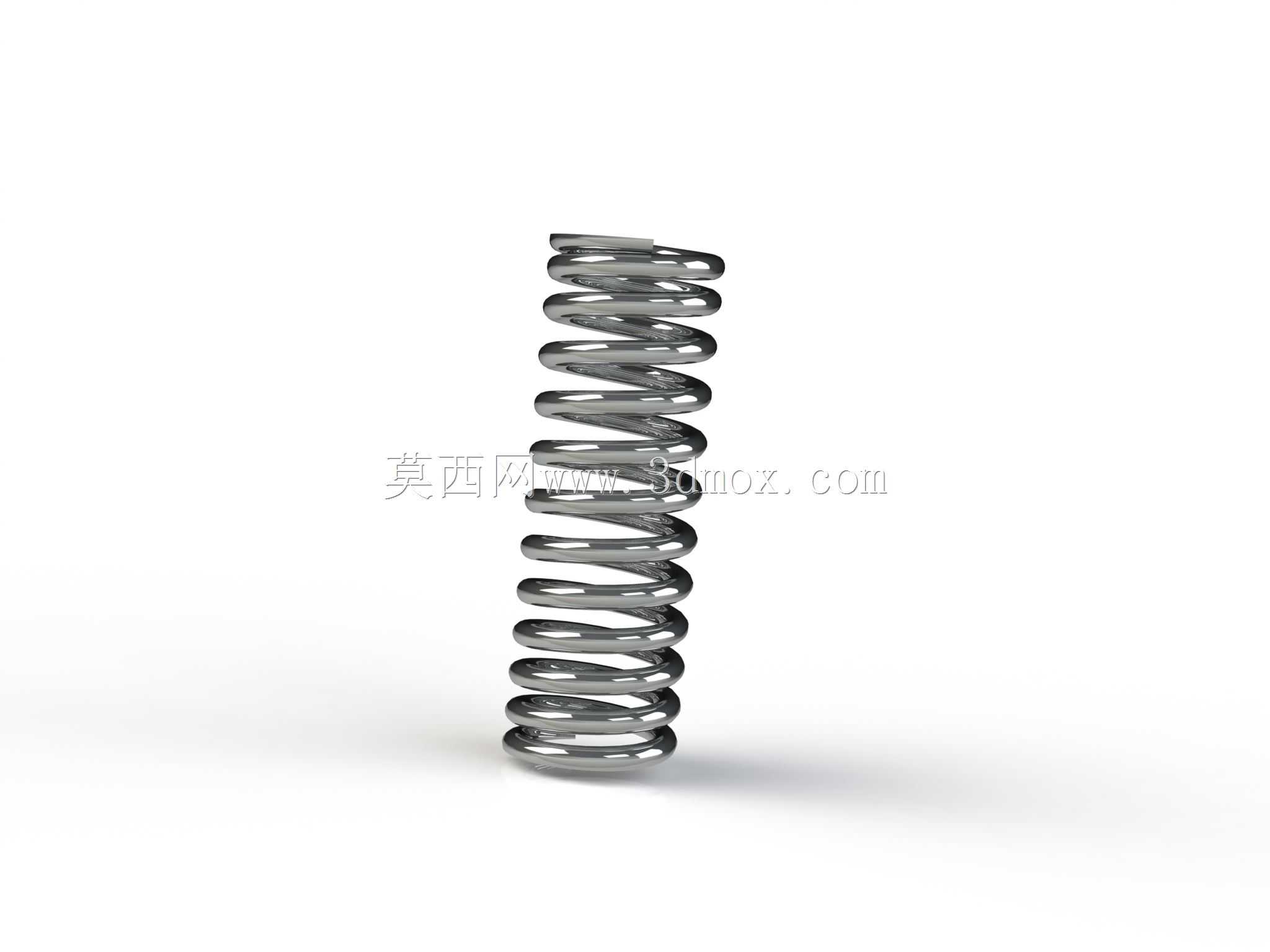

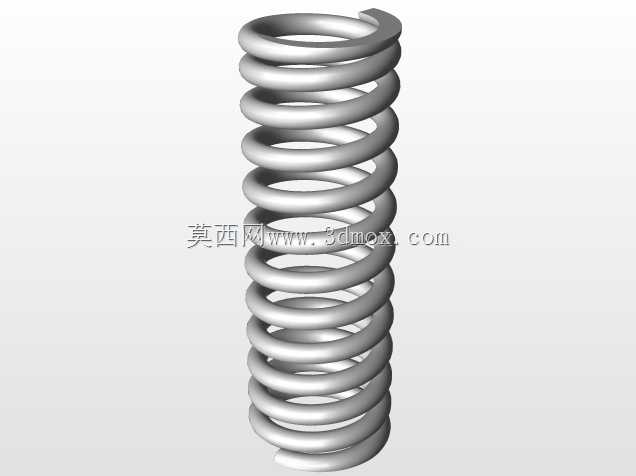

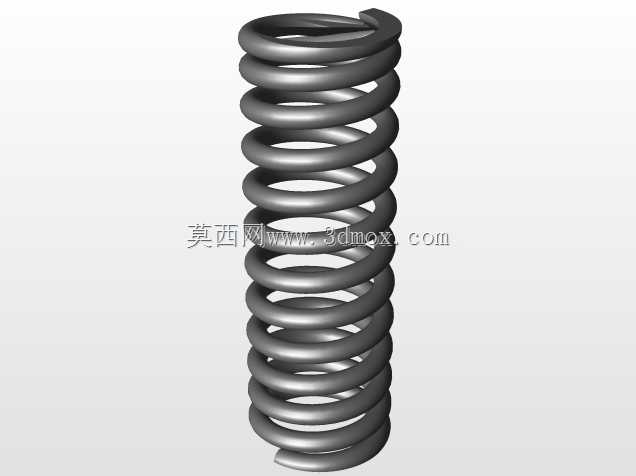

这类张紧弹簧常被应用在汽车前端轮系、皮带输送设备、纺织机械张力调节机构中，核心作用是通过自身压缩产生的持续弹力，始终抵紧张紧轮或张紧摆臂，抵消传动带、链条在长期运行中产生的磨损伸长量，避免传动部件出现打滑、跳齿、异响等问题，保障动力传递的稳定性。从实际工况来看，这类弹簧需要长期承受交变载荷，工作过程中会伴随频繁的小幅伸缩振动，因此设计时首先要确定合理的刚度系数，既要保证足够的张紧力避免传动件松弛，又不能刚度过大导致传动带、轴承承受额外的径向载荷，加速易损件磨损。建模过程中先确定弹簧的中径参数，这个尺寸需要匹配张紧机构的安装腔内径，避免弹簧伸缩过程中与腔壁发生剐蹭磨损，同时要匹配端部的安装导杆直径，保证弹簧工作时不会出现偏斜卡滞。弹簧的有效圈数结合设计刚度计算得出，两端的并紧磨平圈数按照常规压缩弹簧的工艺要求设置，保证两端支撑面的平面度，让弹簧受压时受力均匀，不会出现侧向偏移。弹簧的自由长度需要结合张紧机构的最大行程确定，要预留足够的压缩余量，当传动带磨损到最大允许伸长量时，弹簧依然能提供足够的张紧力，同时在传动带初始安装状态下，弹簧的压缩量不会超过材料的许用压缩极限，避免弹簧出现永久塑性变形。从外形结构来看，这款弹簧采用等节距圆柱螺旋结构，这类结构加工工艺成熟，受力均匀，适合大批量生产应用，表面做了金属质感的渲染处理，还原了实际弹簧经过淬火、表面氧化处理后的金属外观，建模时严格按照螺旋线扫描的方式生成簧丝实体，每一圈簧丝的间距均匀，端部并紧部分的过渡自然，没有建模过程中常见的曲面扭曲、实体干涉问题。在实际选型替换时，除了核对弹簧的刚度、尺寸参数，还要注意弹簧的旋向，部分张紧机构会对弹簧旋向有要求，避免弹簧受压时出现旋向导致的附加扭转力，影响张紧效果。这类弹簧除了汽车领域的应用，在小型自动化设备的皮带张紧结构、健身器材的阻力调节结构、五金锁具的复位结构中也有广泛应用，不同应用场景下只需要调整簧丝直径、中径、有效圈数的参数，就能匹配不同的载荷与行程需求，是机械结构中非常基础但应用极广的弹性元件。建模时还原了弹簧的真实结构细节，没有做简化处理，可直接用于机构运动仿真，模拟张紧过程中弹簧的压缩变形，验证张紧机构的行程是否满足设计要求，也可用于装配干涉检查，确认弹簧在最大压缩、最小压缩状态下都不会和周边零件发生碰撞。
