压缩机离合器压盘结构设计

项目分类:3D模型 发布时间:2021-10-25 ID:339866
  • 压缩机离合器压盘结构设计
  • 压缩机离合器压盘结构设计

在制冷压缩机的动力传输系统中,离合器压盘是衔接动力输入与压缩机主轴的核心承载零件,其结构合理性直接决定压缩机启停响应速度、动力传递效率与运行可靠性。这类压盘多应用在车用空调压缩机、小型工业制冷压缩机组的电磁离合器组件中,当电磁线圈通电产生磁吸力时,压盘会与皮带轮端面紧密贴合,将发动机或驱动电机的扭矩传递至压缩机主轴,带动活塞或涡盘完成制冷剂压缩循环;断电时压盘在弹片作用下快速复位,切断动力输入,让压缩机停止工作,避免不必要的动力损耗。

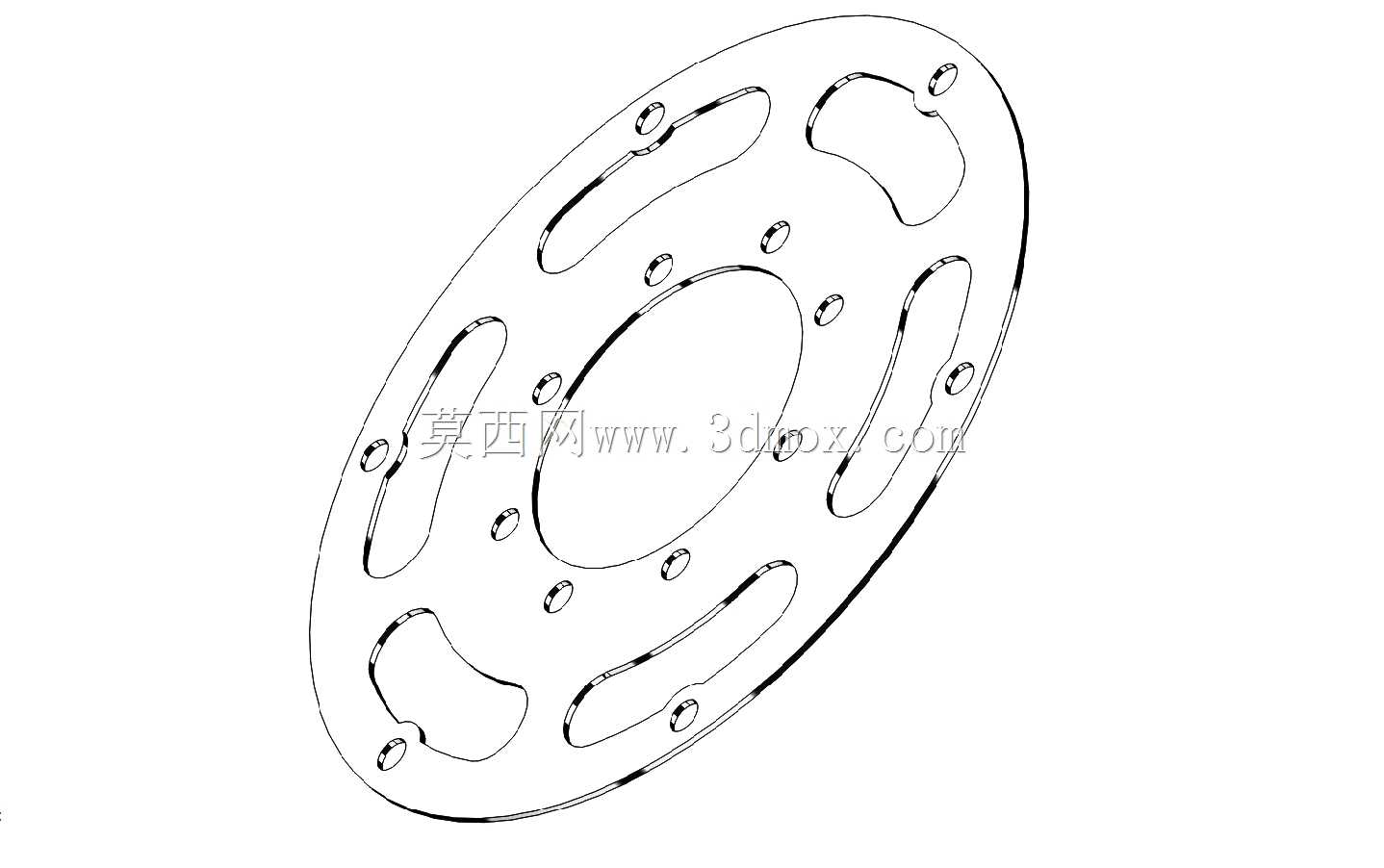

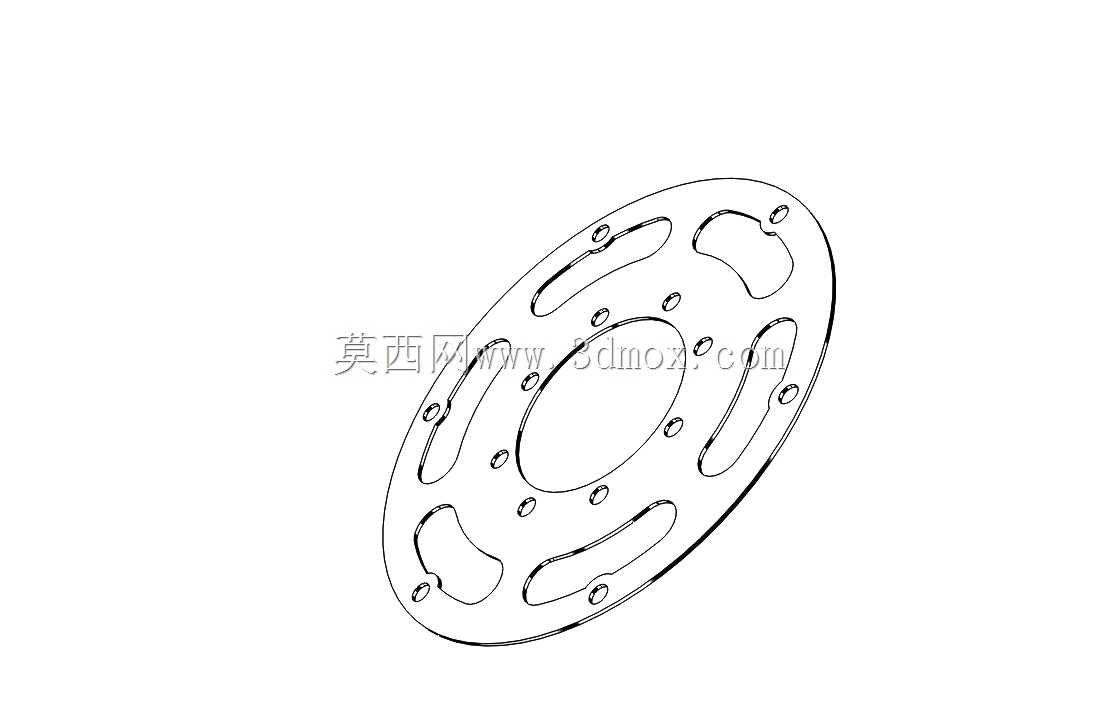

从结构设计来看,这款压盘采用薄型圆盘式主体结构,中心设置大直径主轴安装孔,用于与压缩机主轴的花键或轴套配合定位,保证动力传递的同轴度,减少高速旋转时的偏摆振动。盘面沿周向均匀分布多组异形减重槽,这类槽型并非随意开设,一方面是在保证结构强度的前提下降低零件自身转动惯量,让离合器吸合、分离的响应速度更快,减少吸合瞬间的冲击载荷;另一方面可以在压盘与皮带轮贴合时容纳少量磨损产生的碎屑,避免碎屑夹在贴合面之间导致打滑、扭矩传递不足的问题。盘面还分布有多组大小不一的安装小孔,部分小孔用于固定复位弹片,保证压盘分离时受力均匀,不会出现偏斜卡滞;边缘的定位孔则用于与离合器从动组件的连接,保证周向定位精度,避免高速转动时出现相对位移。

设计这类压盘时,首先要明确安装边界尺寸:中心安装孔的直径与配合公差需要匹配对应型号压缩机的主轴尺寸,保证装配后无松旷;压盘的整体外径要与配套皮带轮的摩擦面直径匹配,保证足够的摩擦接触面积,满足额定扭矩传递的需求;压盘的厚度需要结合电磁吸力参数计算,既要保证足够的刚度,在吸合压力下不会出现翘曲变形,保证整个盘面贴合均匀,又要避免厚度过大增加磁路气隙,降低电磁吸力的有效利用率。周向槽型的排布需要做动平衡校核,保证各方向质量分布均匀,避免高速旋转时产生离心振动,影响压缩机轴承的使用寿命。安装孔的位置度公差需要严格控制,保证弹片安装后压盘的复位行程一致,分离时间差控制在合理范围内,避免出现半联动状态导致的异常磨损。

在实际工况中,压盘需要频繁承受吸合时的轴向冲击力、扭矩传递时的剪切力,以及长期工作产生的摩擦热,所以结构设计时需要在槽孔的转角处设置合理的圆角,避免应力集中导致的疲劳开裂;盘面的平面度公差需要控制在极小范围内,保证与皮带轮的贴合面积达到90%以上,避免局部接触压力过大导致的异常磨损或烧蚀。
