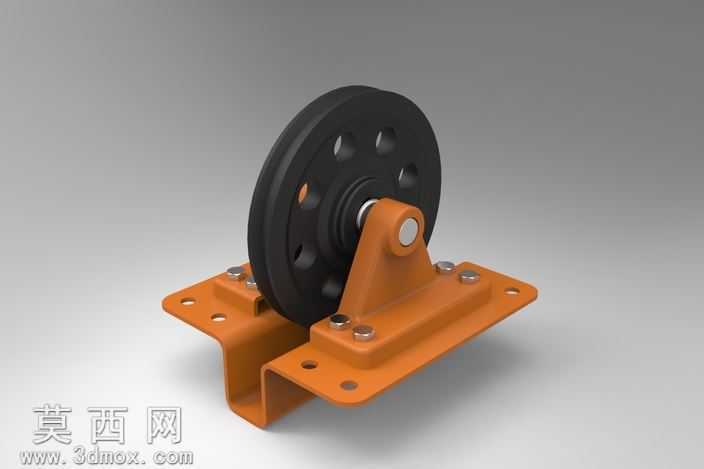

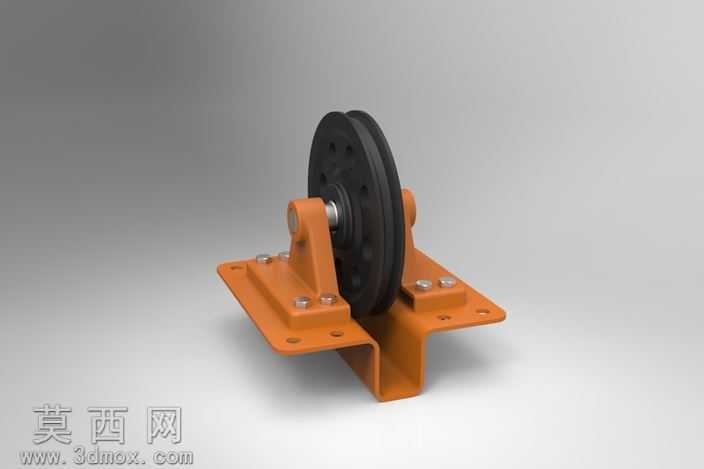

橙色支架式工业导向快速滑轮结构

本作品为工业场景使用的支架式快速滑轮三维模型，建模过程严格遵循机械设计规范，首先基于滑轮的实际使用工况确定整体尺寸比例，先绘制底座安装板的二维草图，通过拉伸特征生成带安装孔的橘橙色安装底座，底座采用折边结构设计，预留多组螺栓安装位，可适配不同规格的安装基面，保证安装后的结构稳定性。随后绘制两侧对称的支撑立板，通过装配约束将立板与底座精准定位，立板上端预留轮轴安装孔，孔位与滑轮中心轴的同轴度公差严格控制在机械设计允许范围内，避免滑轮转动时出现卡滞问题。滑轮主体部分先绘制轮体的回转截面草图，通过回转特征生成黑色滚轮主体，轮面设计有适配绳索导向的弧形凹槽，凹槽表面做平滑过渡处理，减少绳索运行时的磨损，轮体中心嵌入金属衬套结构，模拟真实滑轮的轴承安装位，保证轮体可绕中心轴顺畅转动。中心轴采用金属材质建模，轴端添加卡簧限位结构，还原真实滑轮的轴向固定方式，所有螺栓紧固件均按照标准件尺寸建模，分布在底座与立板的连接位置，还原真实的装配逻辑。渲染阶段采用工业级渲染参数，金属部件赋予哑光金属材质，模拟铸铁支架的磨砂质感，黑色滚轮赋予耐磨工程塑料材质，表面添加细微的颗粒质感还原尼龙或橡胶材质的真实触感，场景采用柔和的漫反射打光，清晰展现各部件的结构层次与装配关系，没有过度夸张的光影效果，完全服务于结构展示的需求。设计过程中充分考虑滑轮的实际受力特点，支撑立板采用加厚结构设计，底座折边处做圆角过渡避免应力集中，整体结构紧凑合理，既满足快速导向滑动的功能需求，又保证了结构的承重强度，可用于物料搬运、起重导向、生产线传动等场景的三维方案展示、装配模拟以及工程参考，模型各部件均可单独拆分编辑，方便后续根据实际使用需求调整尺寸参数或进行装配干涉检查。
