手动台式管钳夹持工装结构设计

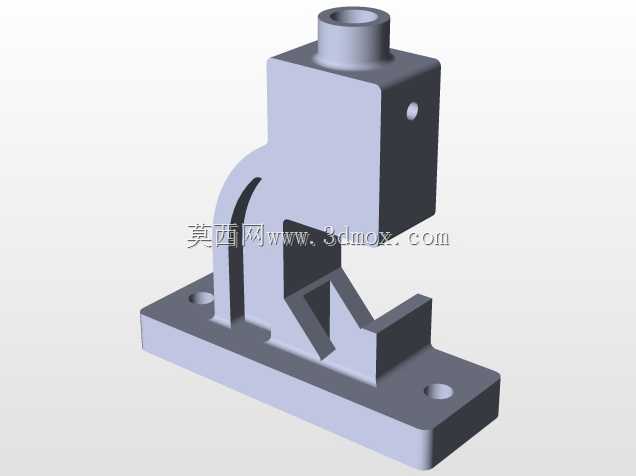

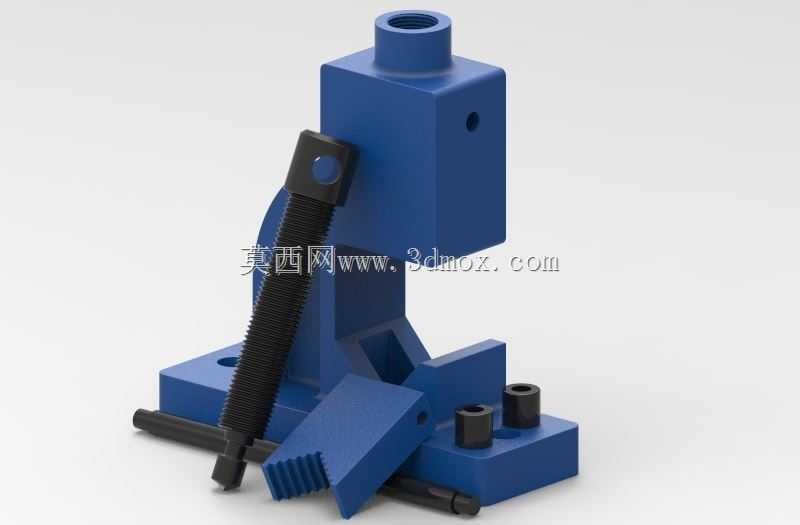

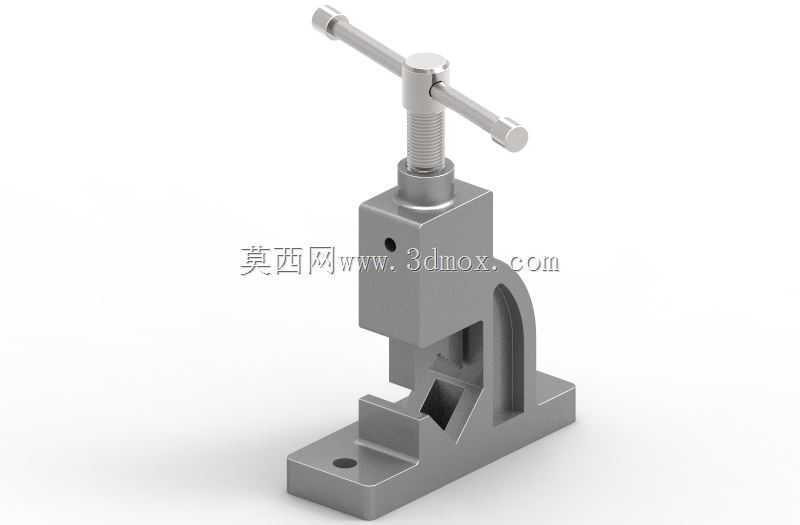

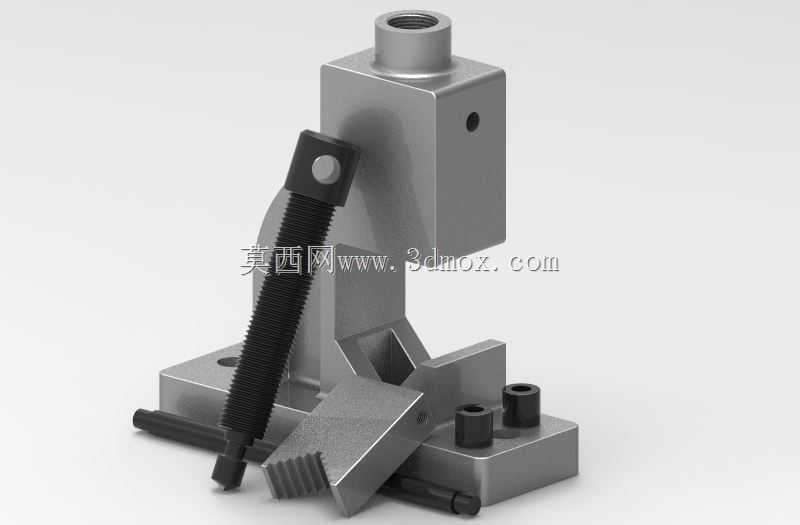

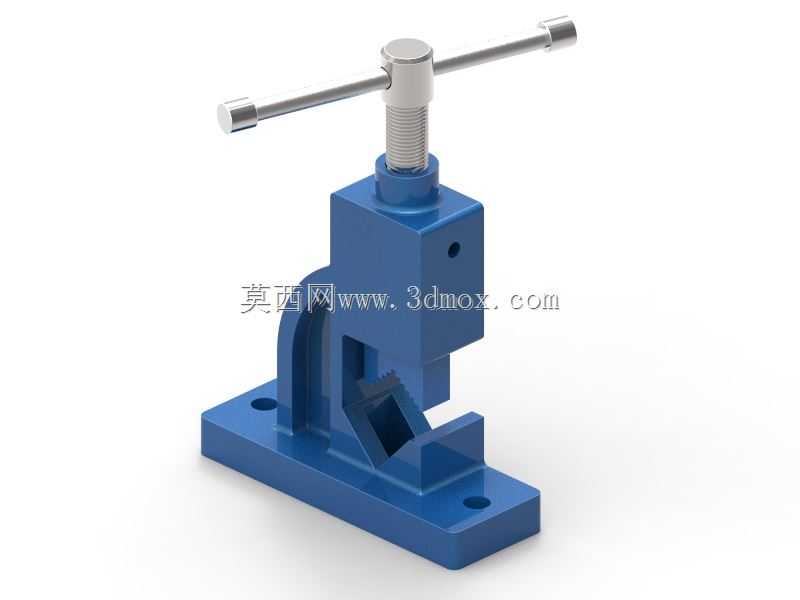

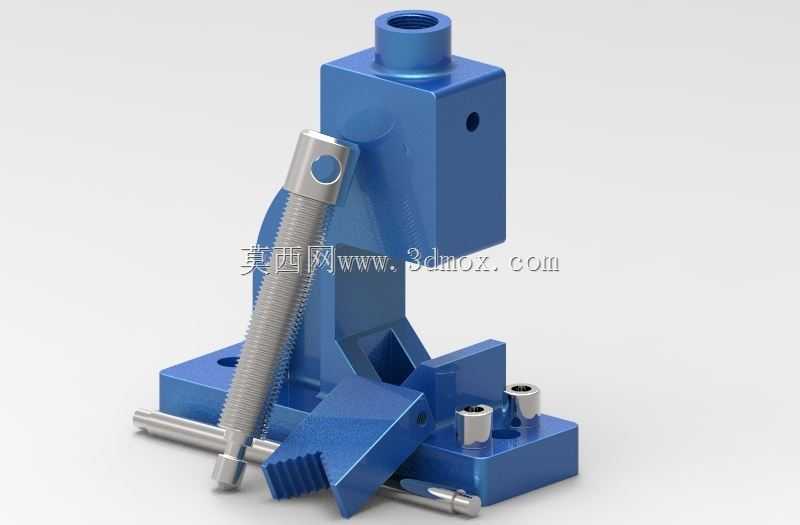

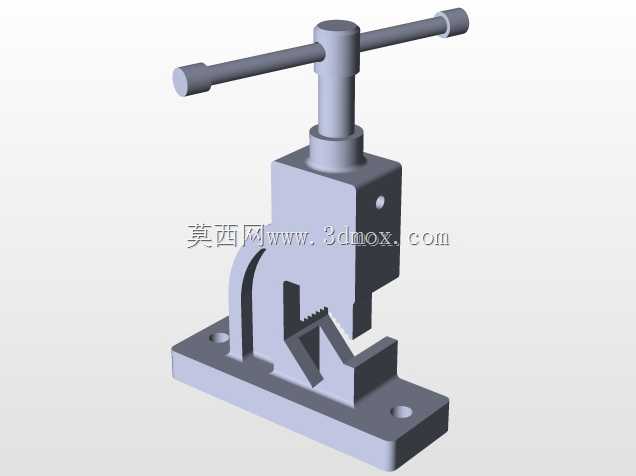

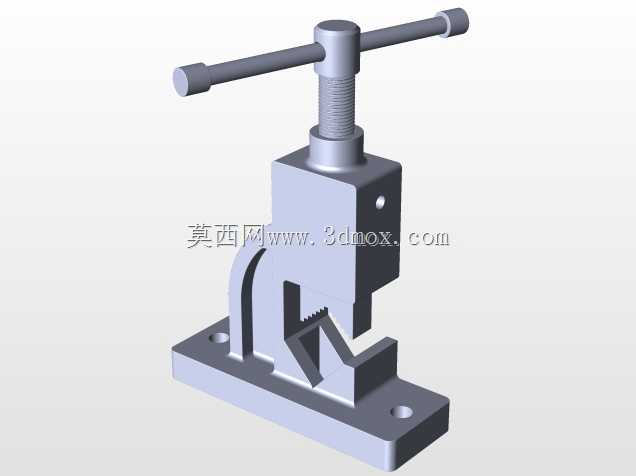

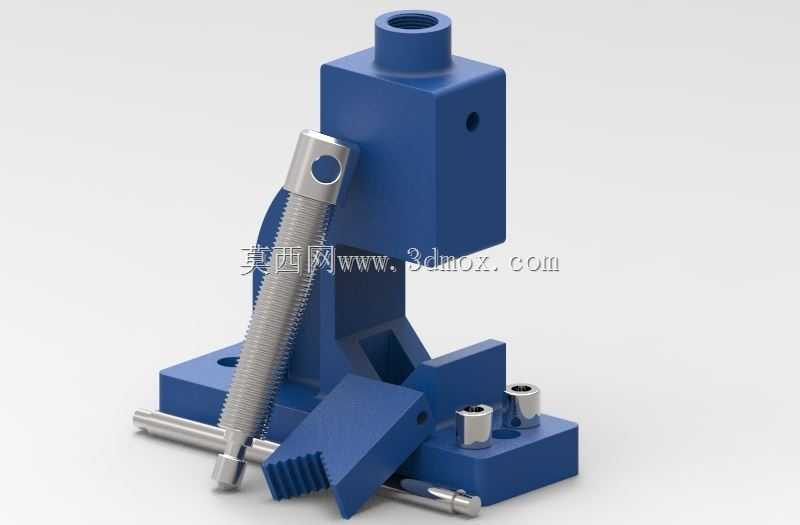

这款手动台式管钳主要应用于管件加工、设备装配、管路维修等作业场景，在五金加工车间、水电安装现场、设备维保工位都能见到这类夹持工装的身影，核心作用是对圆形管件、小型轴类零件提供稳定的夹持固定，避免工件在套丝、切割、打磨、装配工序中出现位移、转动，保障加工精度与操作安全。从功能特性来看，该结构采用螺杆进给的夹紧方式，通过带防滑齿纹的活动钳口与固定钳身配合，可适配一定直径范围内的圆管、棒料夹持，钳身底部预留的安装孔可将整体工装固定在工作台面，承受夹紧作业时的反作用力不会出现偏移；顶部的螺纹接口可拓展安装压料附件，拓展工装的使用场景，除了管件夹持外也可完成小型零件的压装、校直作业。设计过程中优先考虑了手动操作的力臂匹配，调节螺杆的导程选取兼顾了夹紧行程与操作省力性，钳口的齿纹角度经过反复校核，既保证足够的夹持摩擦力避免工件打滑，又不会过度啃伤工件表面影响后续装配；活动钳身的导向结构采用一体式滑槽设计，减少了额外的装配间隙，夹紧过程中钳口不会出现偏摆，保证夹持面的平行度。安装边界方面，整体钳身采用方正的落地式结构，底部两个定位安装孔的孔距符合常规钳工工作台的T型槽间距标准，不需要额外制作过渡连接板即可完成固定；整体高度控制在手动操作的舒适区间，操作人员站立作业时不需要过度弯腰即可完成夹紧调节、工件拆装的全部动作；钳身侧面预留的工艺孔既减轻了整体重量，也可作为穿装撬杠的辅助点位，应对大直径管件夹紧时的加力需求。结构上所有受力部件都做了应力集中规避，螺杆与活动钳块的连接部位做了加厚处理，承受额定夹紧力时不会出现断裂、变形；钳口的齿块采用可更换设计，长期使用磨损后不需要更换整个钳身，仅需替换齿块即可恢复夹持精度，降低了工装的长期使用成本。这类手动夹持工装不需要外接动力源，完全依靠手动操作即可完成夹紧动作，在无气源、无电源的野外作业场景也能正常使用，相比液压、气动类夹持工装适用性更强，维护也更加简便，日常仅需定期在调节螺杆、导向滑槽位置涂抹润滑脂，即可保证操作顺畅无卡滞。
