带蝴蝶夹结构的透明笔帽结构设计

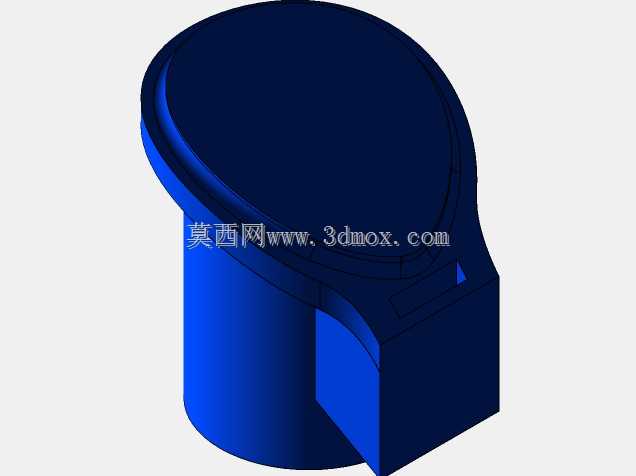

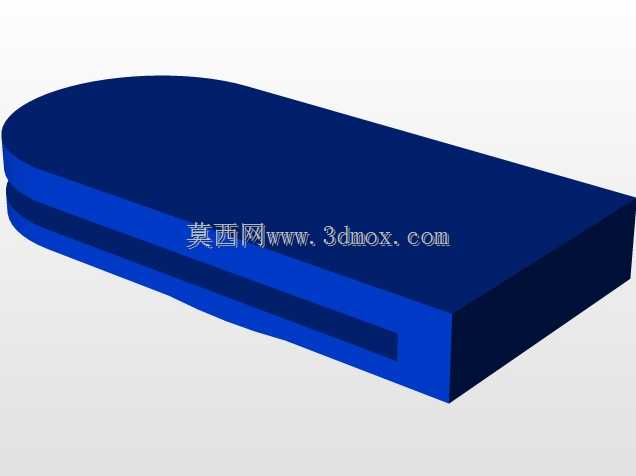

日常书写场景中，笔帽是笔具最易损耗的配套零件，这款带蝴蝶夹结构的笔帽，核心作用是套合在书写笔端部，一方面保护笔尖不受磕碰弯折、避免墨水干涸渗漏，另一方面通过侧边的夹状结构，可将笔体稳定夹持在笔记本封皮、工装口袋、文件册边缘，防止笔具滚落遗失，适配办公记录、学生书写、车间现场点检记录等多类使用场景。设计阶段优先考虑套合的适配性，内腔尺寸严格匹配对应笔杆的外径公差，采用微过盈配合结构，无需额外卡扣即可实现稳定套合，拔插力度控制在单手握持即可轻松操作的区间，避免过松易脱落、过紧难以拔开的使用痛点。端部做了圆弧过渡封边处理，没有尖锐棱角，日常携带时不会刮蹭衣物、划伤手部，内腔靠近开口位置做了微小的导向锥面，套合时可自动导正笔杆位置，即使盲操作也能快速完成笔帽扣合，不会出现偏位卡滞刮伤笔杆漆面的问题。侧边的蝴蝶夹结构与笔帽主体做一体化衔接设计，夹片根部做了减薄的弹性形变区，夹持时可根据被夹持物的厚度产生适配形变，夹持厚度覆盖0.2mm到5mm区间，既可以夹持薄便签纸，也能稳定卡在较厚的工装工作服口袋上，夹片外侧做了防滑纹理，拨动夹片时不易打滑。主体采用透明材质设计，可直接观察内部笔尖的状态，快速判断笔具类型与笔尖是否存在损坏，两端的蓝色封圈既做结构加强，避免薄壁透明件端部受撞击开裂，也起到视觉标识作用，可通过封圈颜色快速区分同型号不同色号的笔具。整体外形为等直径圆柱结构，外径控制在常规笔具的通用尺寸区间，可适配市面上多数同直径的中性笔、圆珠笔、钢笔笔杆，安装时无需额外辅助工具，直接对准笔杆端部推合到位即可，没有复杂的装配步骤，夹片的形变行程经过反复校核，反复夹持千次以上也不会出现塑性形变、夹持力衰减的问题，端部的封闭结构做了壁厚均匀化处理，注塑成型时不易出现缩痕、气泡等缺陷，量产良率更易控制。
