菱形网格镂空网状承托支撑结构

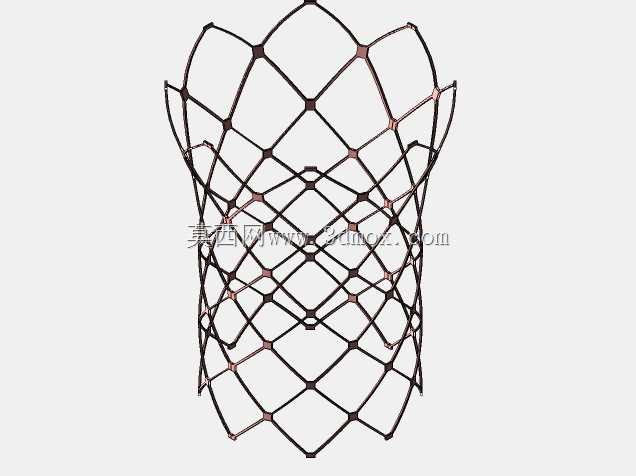

这类菱形网格镂空的网状支撑结构，常应用在需要兼顾通透属性与均匀承托能力的场景中，比如流体管路内的流体整流支撑、轻质物料的承托托架、防护类设备的缓冲受力框架，部分医疗康复辅具的外部支撑框架也会采用类似的网构逻辑，在保证足够支撑强度的同时尽可能降低整体自重，减少对配套设备的负载压力。从结构设计逻辑来看，整体采用收腰式纺锤形轮廓，上下端口直径大于中部腰段直径，这种轮廓设计一方面适配两端对接的安装接口尺寸，另一方面中部收腰可以让受力传递路径更顺畅，外部载荷作用在网面时，应力会沿着菱形网格的杆件向上下两端的安装边分散，避免局部应力集中导致的结构变形。网格节点处做了加粗强化处理，每根杆件的交汇节点都设置了大于杆件直径的连接凸点，既可以提升杆件连接的结构强度，避免节点处受交变载荷出现断裂，也能在装配时作为定位基准点，方便与外部包覆层或者对接构件做位置匹配。杆件本身采用等截面细杆结构，整体镂空率超过七成，在气流或者流体穿过结构时，不会产生过大的风阻或者流阻，同时网状结构的弹性变形区间更大，遇到瞬时冲击载荷时可以通过杆件的微小形变吸收部分冲击能量，不会像实心支撑结构那样直接硬承接冲击导致连接部位损坏。安装边界方面，上下两端的网格端点处于同一水平环面，所有端点的位置度公差控制在合理范围内，对接安装时可以直接与配套的环形固定座配合，不需要额外做位置调整，结构整体没有突出的尖锐棱角，所有杆件的衔接处都做了圆弧过渡，避免安装过程中划伤操作人员，也减少应力集中带来的疲劳损伤风险。在实际选型应用中，这类结构可以根据实际承托载荷的大小调整杆件的直径与网格的密度，载荷要求高的场景可以适当加粗杆件、缩小菱形网格的单格尺寸，需要更高通透率的场景则可以放大网格尺寸、减小杆件直径，适配不同的工况需求。
