Solidworks实体管柔性化挠性管路结构

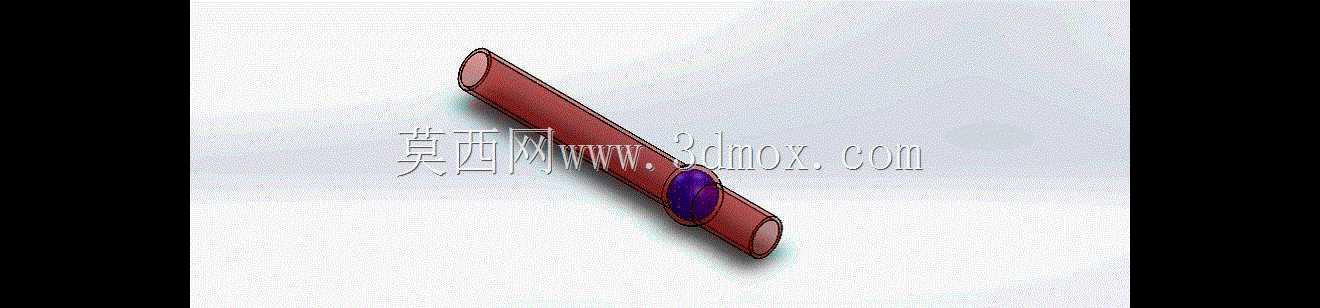

在流体输送、气动液压回路搭建的实际工程场景里，挠性管路的应用覆盖了从车间气动工具供气管路、设备液压站到执行元件的连接段、小型流体实验台介质输送通路等诸多场景，这类管路的核心价值在于补偿安装位置偏差、吸收设备运行产生的小幅振动，避免刚性管路在交变载荷下出现应力集中开裂的问题。做这类挠性管的结构设计时，首先要明确安装边界的约束条件：两端对接的硬管接口同轴度偏差范围、管路敷设路径上的避让空间、工作状态下管路需要承受的弯曲角度与反复弯折频次，这些参数直接决定了管体的壁厚、中间柔性调节段的结构形式。从结构本身来看，这款挠性管采用两端刚性接口加中间可弯折管体的组合形式，中间段的管壁做了等壁厚的均匀结构设计，既保证管内介质流通的通径不会因为弯折出现大幅缩径，也能让弯折过程中管壁的应力分布更均匀，避免局部应力过大导致的疲劳损坏。设计过程中做实体管柔性化处理时，需要先确定管体的中性层位置，在弯折状态下中性层长度保持不变，以此为基准推导不同弯曲半径下管体的外形变化，确保建模时的柔性变形符合实际材料的形变规律，不会出现建模层面的体积畸变或者壁厚突变。实际选型应用时，要先核对两端接口的连接尺寸，确认接口外径、密封面形式和对接端的硬管接头完全匹配，同时要核算安装空间内管路的最小弯曲半径，不能小于管体允许的最小弯折值，否则会导致管体折瘪，影响介质流通效率甚至造成管路堵塞。在设备整体装配时，这类挠性管通常布置在有相对位移的两个部件之间，比如设备的移动滑台和固定基座之间的气路连接，或者有小幅振动的泵组出口和固定管路之间的缓冲段，安装时要预留足够的管体长度，避免设备运行到极限位置时管体被拉直受拉，也要避免管体过长和周边运动部件产生干涉。做三维建模时的柔性化配置，本质是还原管路在实际安装状态下的形变效果，方便在装配阶段提前核查管路敷设路径是否合理，有没有和周边结构件产生运动干涉，提前规避现场安装时才发现管路长度不合适、弯折角度超差的问题，减少现场改制的工作量。管体中间的限位环结构，主要作用是控制弯折时的最大弯曲角度，避免管体过度弯折造成不可逆的损坏，同时也能让弯折段的形变更均匀，分散弯折应力，提升管路的整体使用寿命。
