轴类零件静力学仿真分析结构模型

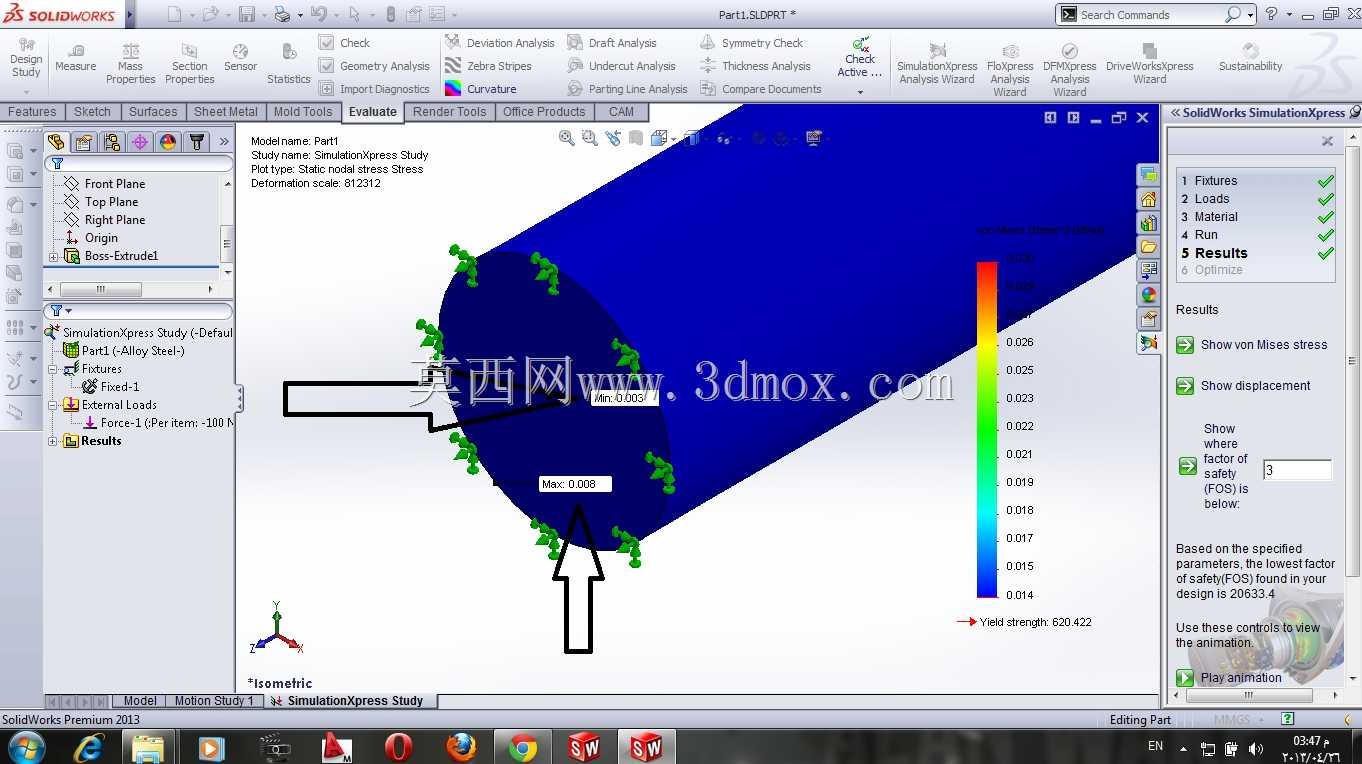

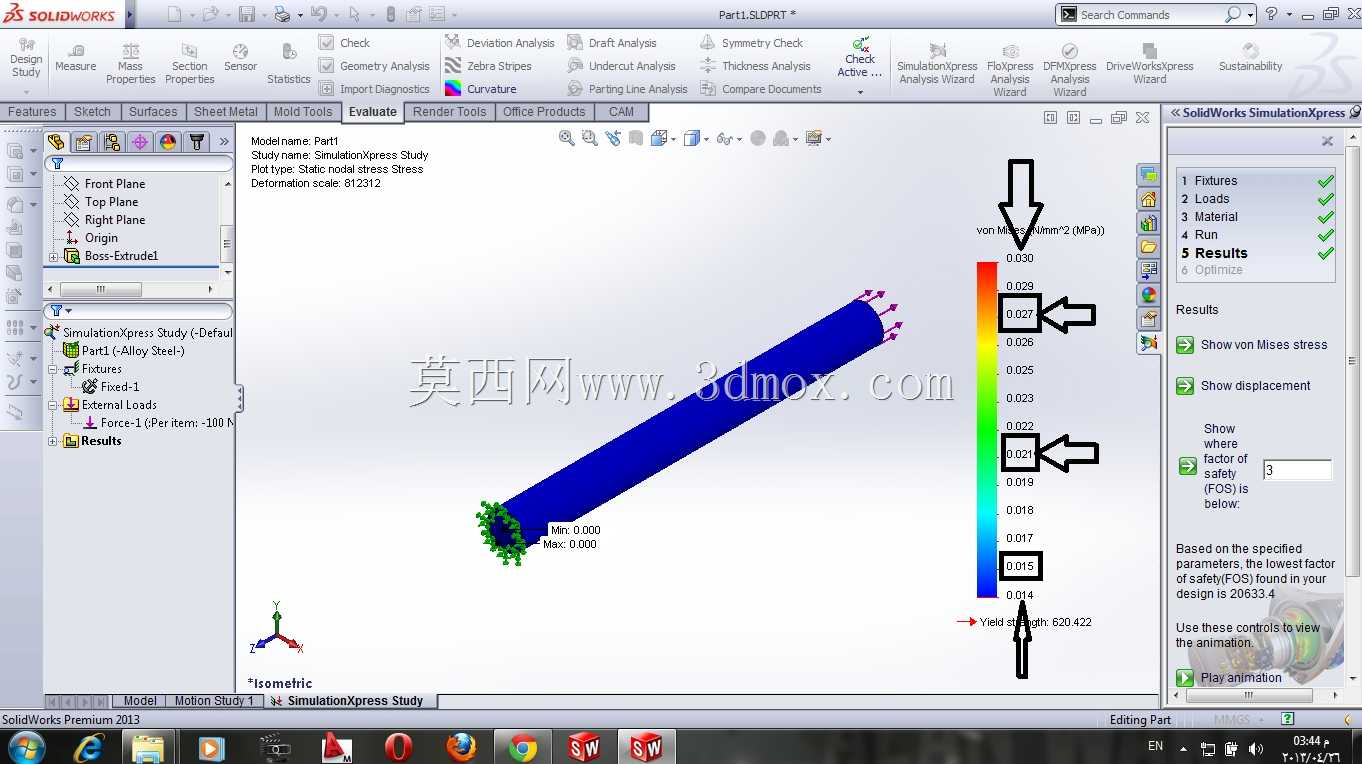

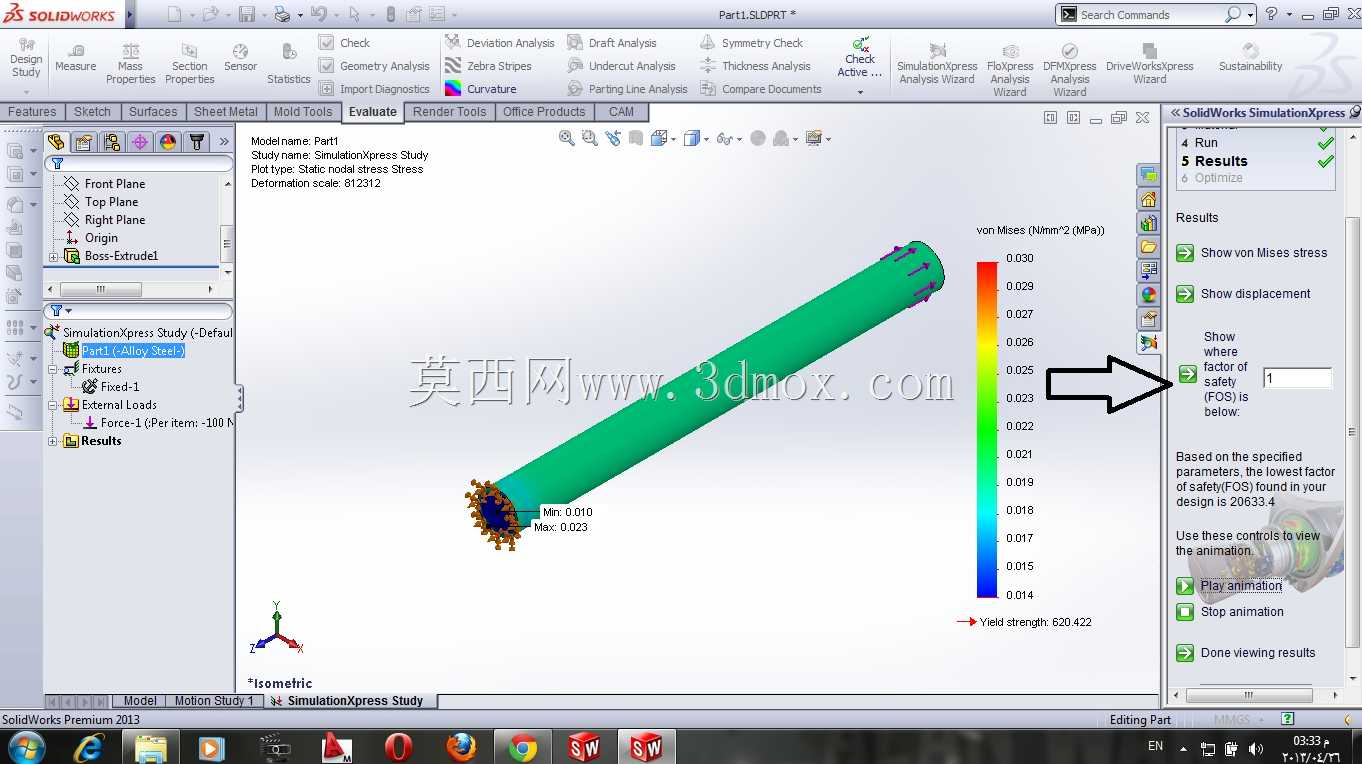

该模型对应传动系统中常见的实心轴类承载构件，这类构件广泛应用在各类动力传递场景中，从输送线的动力输出轴到小型设备的传动轴，都需要在设计阶段完成对应的受力校核，避免实际运行中出现断裂、过量变形等失效问题。从仿真界面的约束设置来看，模型的约束布置在轴的一端法兰端面位置，模拟实际安装时法兰通过螺栓组与设备基座连接的固定状态，约束位置完全覆盖法兰端的螺栓分布区域，和实际安装时的约束边界保持一致，不会因为约束设置偏差导致仿真结果失真。载荷施加在轴身的对应位置，模拟传动件传递过来的径向与轴向复合载荷，和实际工况中带轮、齿轮安装在轴段上的受力状态完全匹配。设计这类轴件的时候，首先要确认安装边界的尺寸限制，法兰端的螺栓孔分布圆直径、轴身的外径尺寸都要和对接的安装位完全适配，轴段的长度要匹配传动件的安装宽度，预留出紧固件、密封件的安装空间，避免出现装配干涉。从仿真的应力云图分布可以看出，应力集中区域主要出现在法兰与轴身的过渡位置，这也是这类轴件实际运行中最容易出现疲劳失效的位置，设计时需要在该位置设置合理的过渡圆角，避免直角台阶造成的应力突变，同时可以根据仿真得到的应力数值，调整对应位置的材料厚度或者选择匹配的材料牌号，确保构件的强度储备满足工况要求。这类仿真分析的核心是还原真实的受力状态，建模时需要还原轴件的所有细节特征，包括法兰端的螺栓孔、轴身的键槽、台阶过渡位置，这些细节都会对应力分布结果产生直接影响，如果忽略这些特征，得到的仿真结果会和实际受力状态存在较大偏差，无法指导实际的结构优化。在实际工程应用中，这类轴件的设计迭代往往需要多轮仿真验证，先通过初步建模确定整体尺寸轮廓，再施加对应工况的载荷与约束，查看应力分布与变形量，对应力过大的位置进行结构补强，对变形量超出允许范围的轴段调整支撑位置或者轴径，在满足强度刚度要求的前提下，尽可能控制构件的重量，减少材料浪费，同时降低转动过程中的惯量，提升传动系统的运行稳定性。
