焊接式多层钢结构承重框架设计

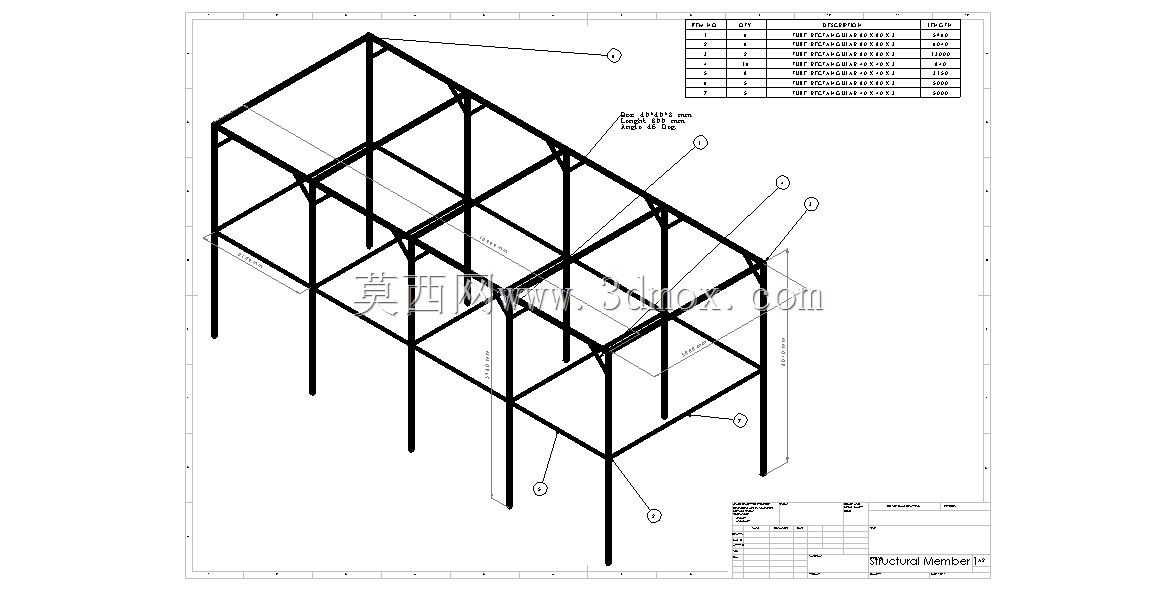

这套焊接成型的钢结构框架，主要面向工业厂房内的设备承载平台、物料分层暂存架、生产线辅助操作平台等场景使用，可作为独立承重结构搭载中小型生产设备、工装夹具，也可拼接后组成大跨度的车间操作走道支撑结构，适配多类需要刚性承载支撑的工业现场需求。整体框架采用等截面型钢作为主受力构件，竖向立柱沿框架长度方向等距排布，每排立柱之间通过横向水平梁、纵向连系梁形成闭合受力体系，在梁柱连接节点处增设斜向加劲肋，分散节点处的集中应力，避免长期承载后出现焊缝开裂、构件变形的问题。设计阶段优先考虑焊接工艺的落地性，所有构件的下料尺寸均预留焊接收缩余量，梁柱对接处采用坡口焊设计，连系梁与立柱的连接采用角焊缝满焊，焊缝高度根据构件受力大小匹配对应参数，无需额外的螺栓连接配件，现场拼装时仅需按编号对齐构件后完成焊接作业即可，降低现场安装的配件管理成本。框架的层高根据常规工业操作需求设置，底层预留足够的设备安装与管线排布空间，上层平台可铺设花纹钢板作为操作面，整体长宽尺寸可根据现场实际场地进行模块化拼接，单组框架的立柱底部预留与地面预埋件焊接的连接板，安装时可通过调整连接板的找平垫片控制整体框架的水平度，避免出现受力不均导致的局部构件过载。从受力逻辑来看，竖向荷载通过上层横梁传递至对应立柱，再由立柱传导至地面基础，纵向连系梁主要承担水平方向的侧向力，避免框架出现侧向失稳，节点处的加劲构件可有效降低梁柱连接位置的应力集中系数，即使在局部偏载的工况下，也能保证整体结构的刚性不会出现明显衰减。这类焊接钢结构相比螺栓拼接的同类结构，整体刚性更强，后期维护成本更低，适合长期固定在生产现场使用，无需定期检查螺栓松动情况，仅需按周期对焊缝位置做防腐检查即可。
