机械储物柜用挂锁结构三维设计

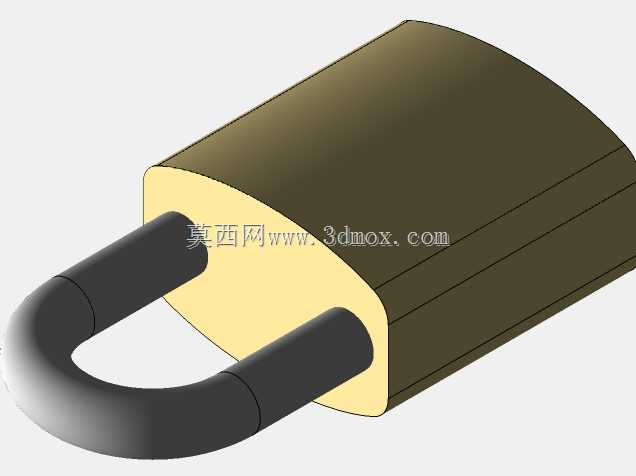

日常生产与办公场景里，员工储物柜、车间工具柜、公共区域寄存柜的锁闭需求，一直是五金锁具设计里覆盖场景极广的分支，这类挂锁不需要嵌入柜体内部安装，对柜体板材厚度、开孔精度的包容度极高，哪怕是老旧柜体改造、临时增设的储物格，都能快速完成装配，不需要对原有柜体做破坏性改动。从结构设计逻辑来看，这款挂锁采用了经典的U型锁梁配合锁身主体的结构，锁梁做了圆弧过渡处理，没有尖锐棱角，既避免日常开合时剐蹭使用者手部，也能在锁闭状态下减少外力撬动时的应力集中点，提升抗破坏能力。锁身主体采用半圆弧顶面配合平直侧边的造型，平直侧边可以在锁闭时贴合储物柜的锁扣安装面，不会出现晃动间隙，减少锁具受外力时的旷量，圆弧顶面则能避免积灰积水，在车间多尘、户外临时储物等场景下，减少杂物进入锁芯缝隙的概率。设计过程中优先考虑了安装边界的适配性，锁梁的开合角度控制在合理区间，既保证能顺利穿过储物柜的锁扣吊环，又不会因为开度过大导致锁梁从锁身脱出，锁身的整体厚度控制在常规锁扣吊环的适配范围内，不需要额外定制配套吊环就能适配市面上绝大多数通用储物柜锁扣。功能层面，这款挂锁的锁梁采用硬化材质设计，锁身内部的锁止结构做了限位强化，锁闭状态下锁梁的两个受力端都被锁舌卡紧，不会出现单端受力就能撬开的问题，日常使用时只需要将锁梁穿过锁扣压入锁身就能完成锁闭，不需要额外操作，开启时匹配对应钥匙就能顺畅弹出锁梁，操作逻辑符合大众使用习惯，不需要额外学习成本。从实际应用的角度出发，这类挂锁除了用在机械储物柜上，还能适配工具箱、仓库栅栏门、小型设备防护盖等多种需要临时或长期锁闭的场景，结构简单可靠，没有复杂的电子元器件，在潮湿、多粉尘、高低温等复杂工况下也能保持稳定的锁闭性能，不会因为环境因素出现失灵的问题。建模过程中对各个配合面做了公差预留，锁梁和锁身的配合间隙控制在合理范围，既保证开合顺畅没有卡滞，又不会因为间隙过大导致晃动旷量，锁身的外壳做了分层结构设计，外层壳体承担防护和抗冲击作用，内层结构用来固定锁芯和锁止机构，装配逻辑清晰，生产时可以采用冲压外壳配合内嵌结构件的工艺，兼顾结构强度和生产效率。
