浸入式螺旋发热电热棒结构设计

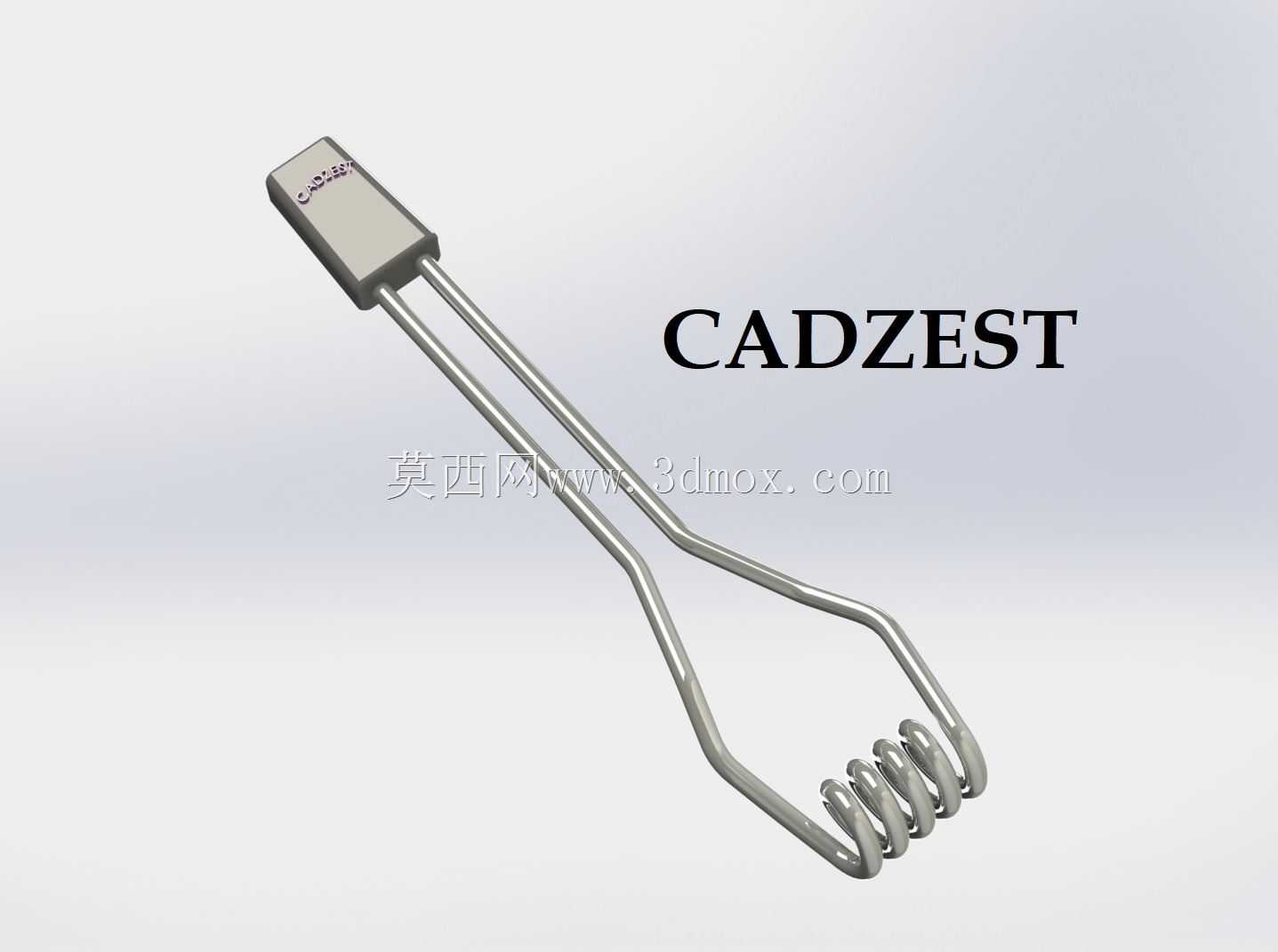

这款电热元件的设计核心围绕小容积液体快速加热场景展开，常见于小型实验加热装置、便携式液体加热器具、小型恒温槽配套加热模块等工况，核心作用是将电能转化为热能，通过直接接触被加热介质实现高效热交换，相比外置加热结构热损失更低，升温响应速度更快。从结构设计逻辑来看，发热段采用螺旋盘绕的金属管结构，这种形态首先是在有限的安装长度内最大化了发热段与介质的接触面积，同等功率规格下，螺旋结构的换热面积比直杆结构高出40%以上，能有效降低表面热负荷密度，避免局部过热导致的介质结焦、元件寿命缩短问题；两根平行引出杆采用弯折收束的结构，一方面保证了发热螺旋段的结构刚性，避免运输、安装过程中螺旋段受外力变形，另一方面收束后的引出端尺寸统一，适配标准的绝缘固定座安装孔位，不需要额外定制连接配件。安装边界方面，引出端的固定座为矩形绝缘结构，两个引脚间距符合常规小功率加热元件的接插件标准，安装时仅需要在设备壁面开出对应尺寸的固定孔，配合耐高温密封垫圈即可完成密封固定，不需要额外设计复杂的压紧结构；螺旋发热段的外径、盘绕圈数经过匹配计算，适配直径30-50mm的小型腔体安装，不会与腔体内壁发生干涉，同时螺旋段的间隙均匀，保证介质流通时不会出现流动死区，加热过程中腔体内温度均匀性更好。功能特性上，金属发热管外壳采用导热性、耐腐蚀性均衡的金属材质，适配水、弱酸碱溶液等多种常见加热介质，引出杆与发热段的衔接位置做了圆滑过渡处理，避免应力集中导致的连接处断裂，长期冷热交替工况下结构稳定性更强。实际选型应用时，可根据目标加热温度、介质特性调整螺旋段的长度、盘绕直径以及管壁厚度，当前结构的基础形态可直接适配多数小功率浸入式加热的需求，建模过程中对螺旋段的折弯半径、引出杆的弯折角度都做了工艺合理性校验，所有折弯位置的圆角半径都满足管材折弯的最小工艺要求，不会出现折弯处管壁破裂、壁厚减薄超差的问题，可直接用于后续的工程出图、样机试制环节。
