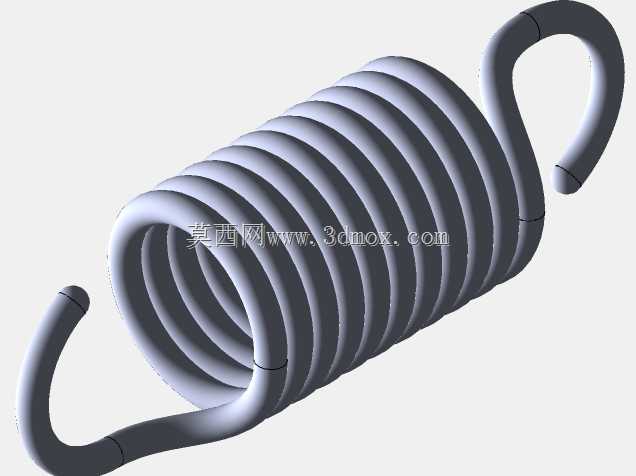

圆柱形带钩张力拉簧结构设计

　　这类带钩圆柱拉簧是机械结构里极为常用的弹性蓄能元件，日常在各类需要提供复位拉力、张紧维持力的场景里都能见到它的身影。比如自动化产线上的料仓挡料复位机构、小型设备的舱门回弹结构、健身器材的阻力提供单元、农机具的张紧联动结构，甚至民用五金里的闭门器、纱窗回弹结构，都会用到这类结构的拉簧。它的核心功能是在两端受轴向拉力时，通过簧圈的弹性变形储存弹性势能，当外加载荷卸除时，依靠簧丝的回弹趋势带动两端挂钩连接的构件回到初始位置，或是持续为连接的部件提供稳定的张紧拉力，避免传动带、联动绳索这类部件出现松脱打滑的问题。设计这类拉簧的时候，首先要根据实际安装空间确定簧体的外径、自由长度，簧圈的节距要控制在合理范围，

　　既要保证受拉时簧圈不会提前并圈影响行程，也要避免节距过大导致簧体刚度不足、受拉时出现侧向弯曲失稳。两端的挂钩成型是设计的重点，挂钩的弯折半径不能过小，否则弯折处会出现过大的应力集中，在反复交变载荷下很容易从弯折根部断裂，挂钩的开口角度、钩部的圆弧尺寸要匹配对应的安装销轴直径，保证安装后挂钩不会出现松脱，同时钩部与簧体的过渡段要做平滑过渡，减少应力突变。从安装边界来看，这类拉簧安装时两端挂钩分别挂接在固定销轴和运动构件的挂点上，初始状态下就要保留一定的预拉伸量，避免设备运行过程中出现松旷异响，预拉力的大小要根据运动构件的复位阻力、需要的张紧力来匹配，不能过大否则会增加驱动端的负载，也不能过小起不到复位或张紧的作用。

　　簧丝的直径选择直接决定了拉簧的刚度，同样的簧体外径下，簧丝越粗，拉簧的刚度越大，能承受的极限拉力也越高，设计时要核算最大工作拉力下的簧丝切应力，确保应力值在材料的许用应力范围内，避免长期使用出现塑性变形导致弹力衰减。另外簧体的两端支撑圈要和有效圈紧密贴合，保证受拉时载荷能均匀传递到每一圈有效簧圈上，避免局部圈距受力过大出现过早疲劳失效。
