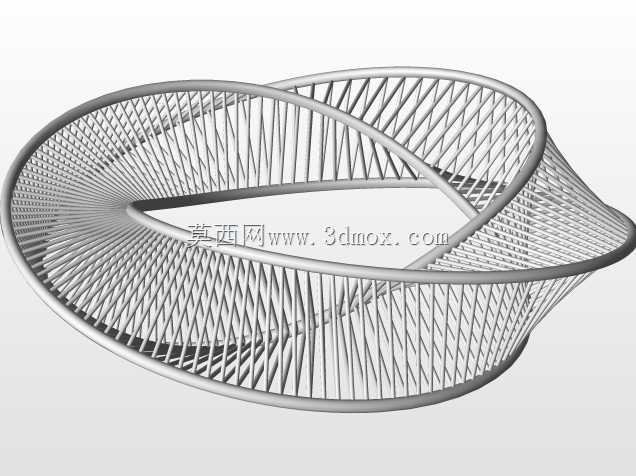

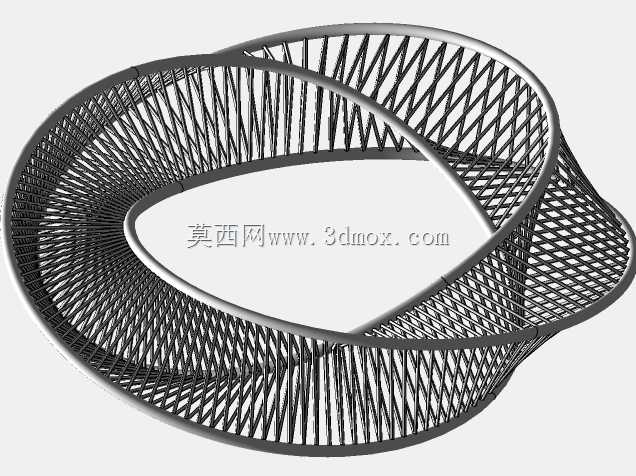

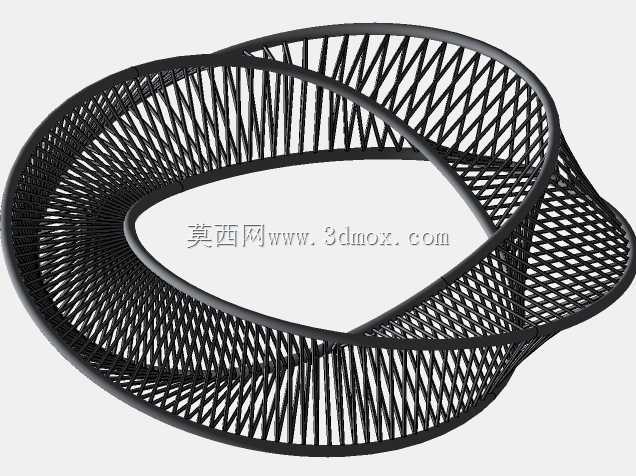

镂空编织结构莫比乌斯环创意造型

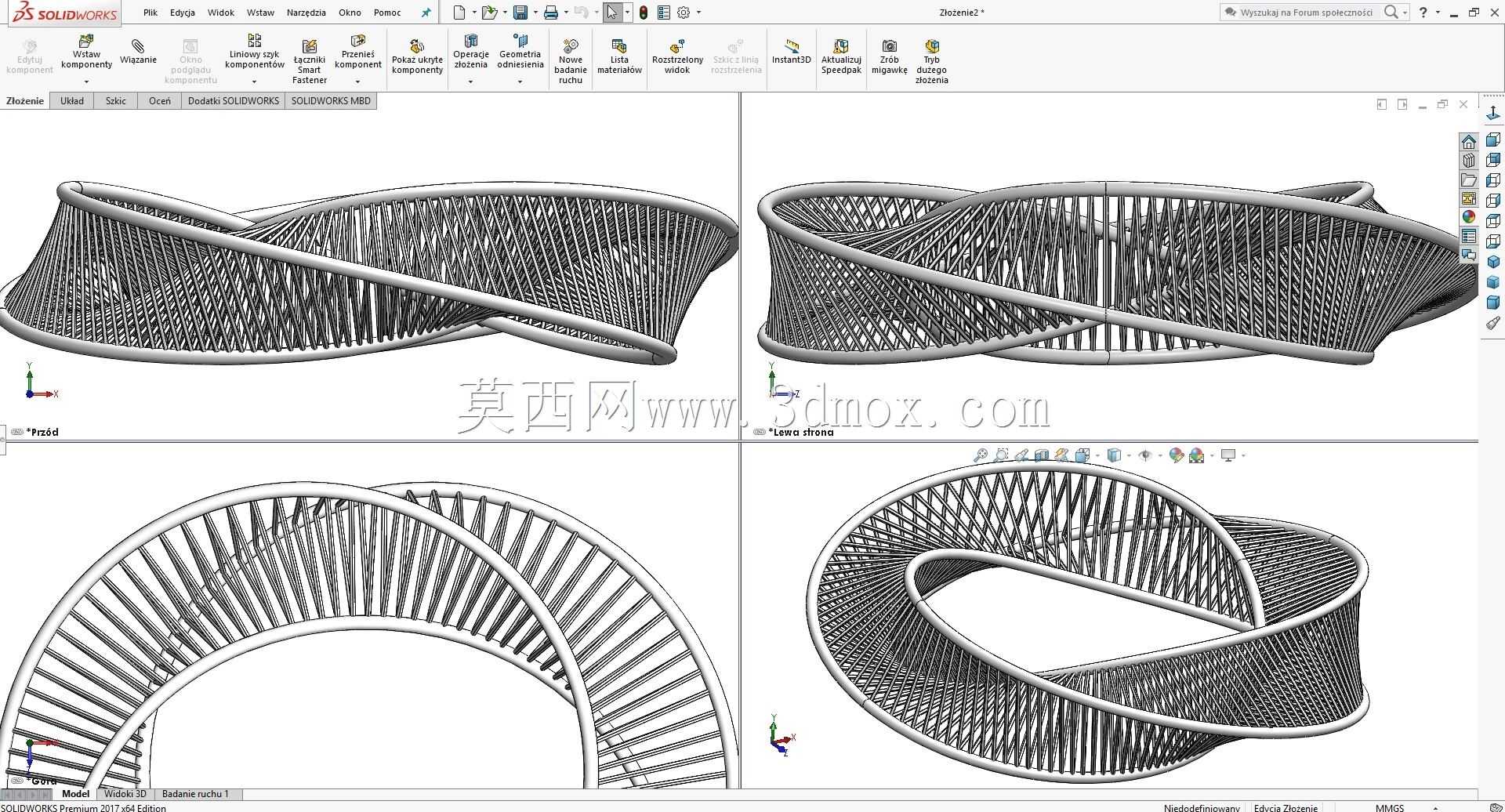

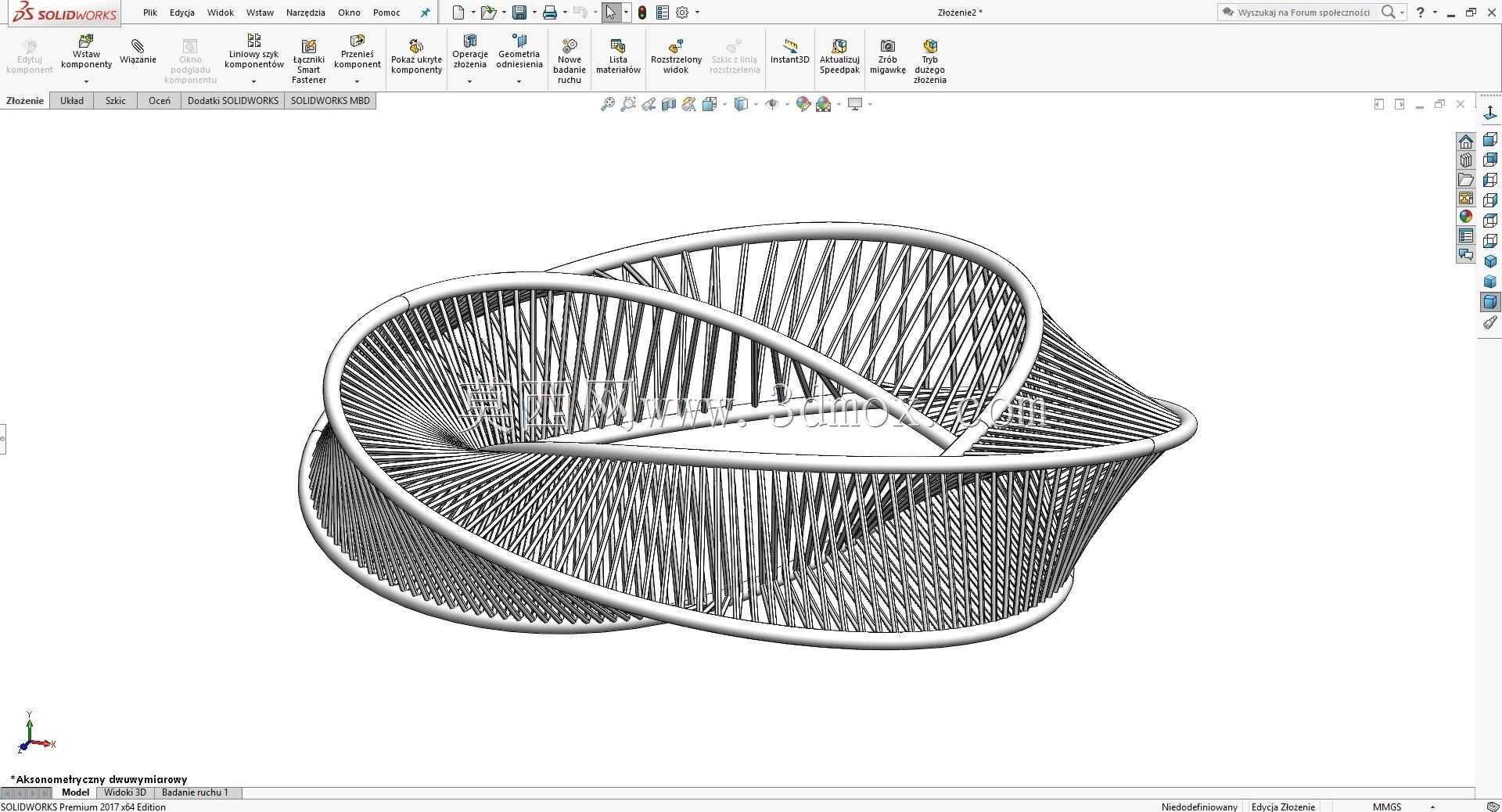

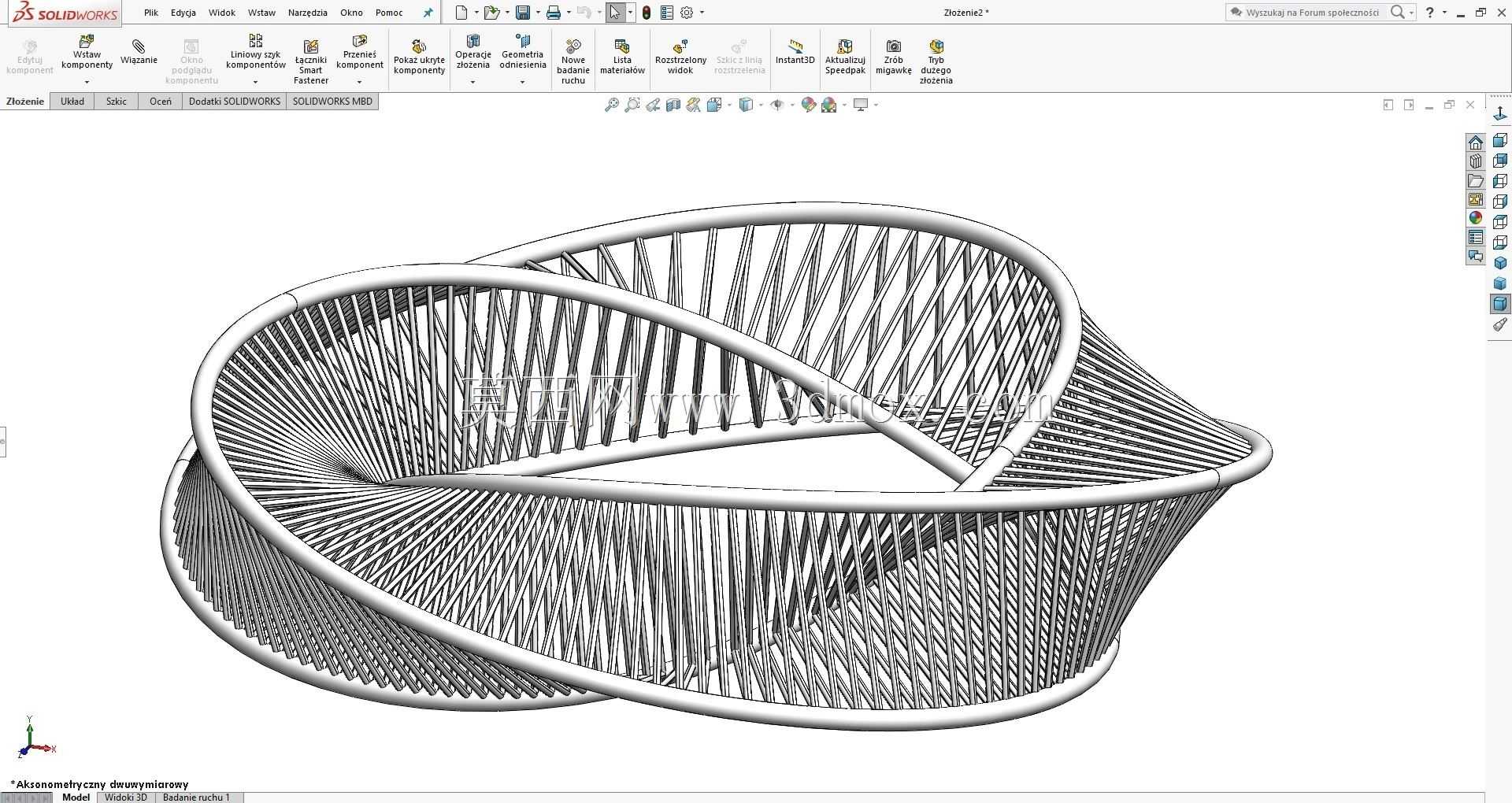

这类基于莫比乌斯拓扑特性设计的镂空编织构件，在工业场景中可覆盖多类应用方向，在展陈装置领域可作为工业主题展馆的立体标识构件，依托单侧曲面的独特视觉特性，搭配镂空编织的通透质感，能在不同光照角度下呈现渐变的光影层次，无需额外装饰即可形成强视觉记忆点，安装时可根据展陈空间的层高调整整体环径，常规落地式安装的环体外径控制在1.2-1.8米区间即可适配多数中型展厅的动线视觉焦点位置，壁挂安装时可将环体厚度压缩至0.3米以内，避免占用过多通行空间。在流体混合设备的内部扰流结构设计中，这类单侧连续曲面的镂空结构可替代传统直板扰流板，流体沿环体表面流动时不会出现端面折返的压力突变，镂空的栅格间隙可将大体积流体束切割为多股细流，配合曲面的连续导向作用，能在较低的流阻损失下提升不同介质的混合均匀度，设计时可根据管道通径调整环体的外径尺寸，确保环体外缘与管道内壁保留5-8mm的安装间隙，栅格条的截面直径根据流体介质的粘度调整，低粘度流体工况下栅格直径取8-12mm即可满足结构强度要求，高粘度含颗粒介质工况下可将栅格直径提升至15-20mm，避免颗粒卡滞在栅格间隙内。在文创产品的结构设计中，这类造型可作为金属摆件、艺术灯饰的基础框架，作为灯饰框架使用时，灯带可沿环体的单侧曲面连续铺设，无需在环体端面预留接线断点，能实现无暗区的连续发光效果，设计时将环体的截面宽度控制在20-30mm区间即可预留足够的灯带安装空间，镂空栅格的间距根据透光需求调整，需要柔和漫射光效果时间距取10-15mm，需要定向光影效果时间距可缩小至5-8mm。建模过程中需先搭建单条连续的莫比乌斯环中心轨迹，确保轨迹扭转角度精准控制在180度，避免出现曲面断点，再沿轨迹扫描生成环体的基础轮廓，之后通过阵列方式生成径向分布的栅格结构，所有栅格与环体主框架的交接位置需做R2-R3的圆角过渡，避免应力集中导致的结构断裂，同时也能减少后续加工过程中的毛刺处理工作量，若采用金属3D打印工艺制作，还需在环体最低位置预留0.5mm的支撑逃逸孔，打印完成后可顺利排出内部未熔融的金属粉末，若采用钣金拼接工艺制作，则需将环体拆分为6-8段弧形构件，每段构件的拼接端面设计定位止口，确保现场安装时的拼接精度控制在0.5mm以内，不会出现明显的拼接错位。
