多轮组合式三角排布皮带传动结构

这套多带轮三角排布的皮带传动结构，常见于中小型轻工输送设备、桌面级教学演示装置以及小型专用机床的进给传动单元中，核心作用是在紧凑安装空间内完成多轴动力的同步传递，同时通过带轮的位置排布实现特定的传动比匹配，替代传统多级齿轮传动带来的高噪音、需频繁润滑的问题。从实际应用场景来看，这类结构常被用在空间受限的设备内部，比如小型食品包装线的分料机构传动、桌面式自动化装配工位的多工位同步驱动，还有部分教学用机械原理演示台的传动展示模块，依靠皮带的柔性传动特性，可在一定程度上吸收传动过程中的冲击振动，避免硬连接带来的零件磕碰损伤。

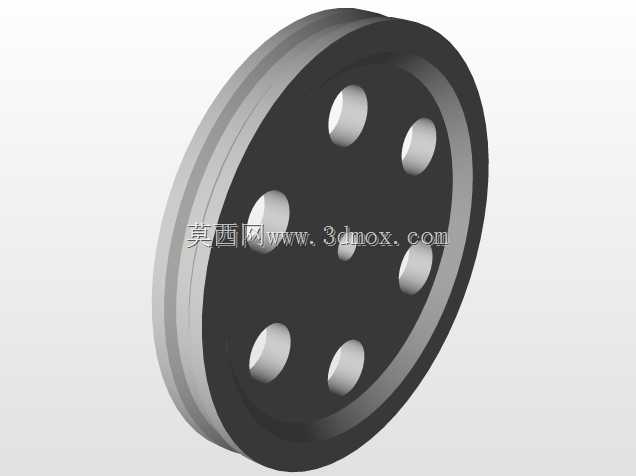

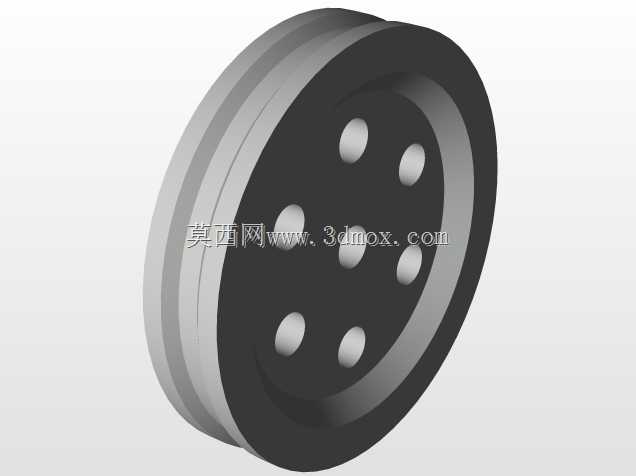

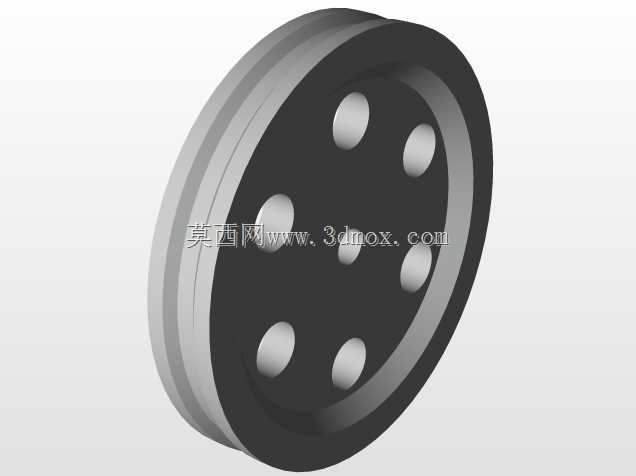

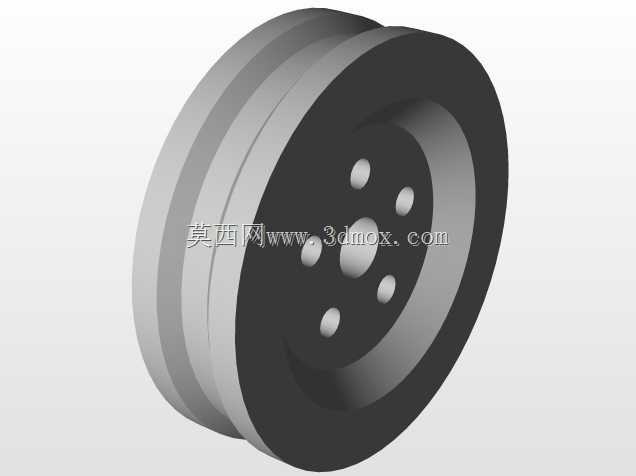

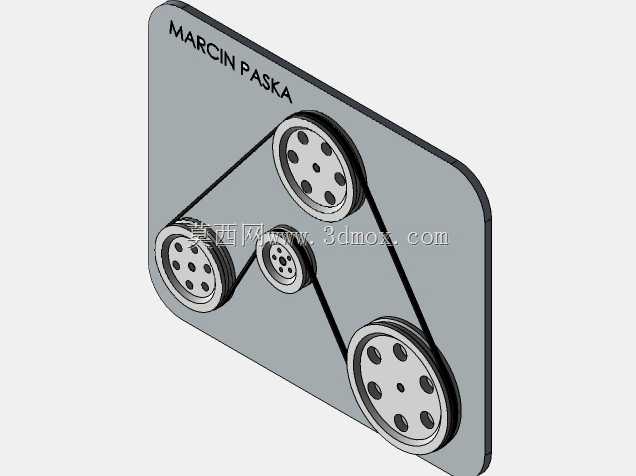

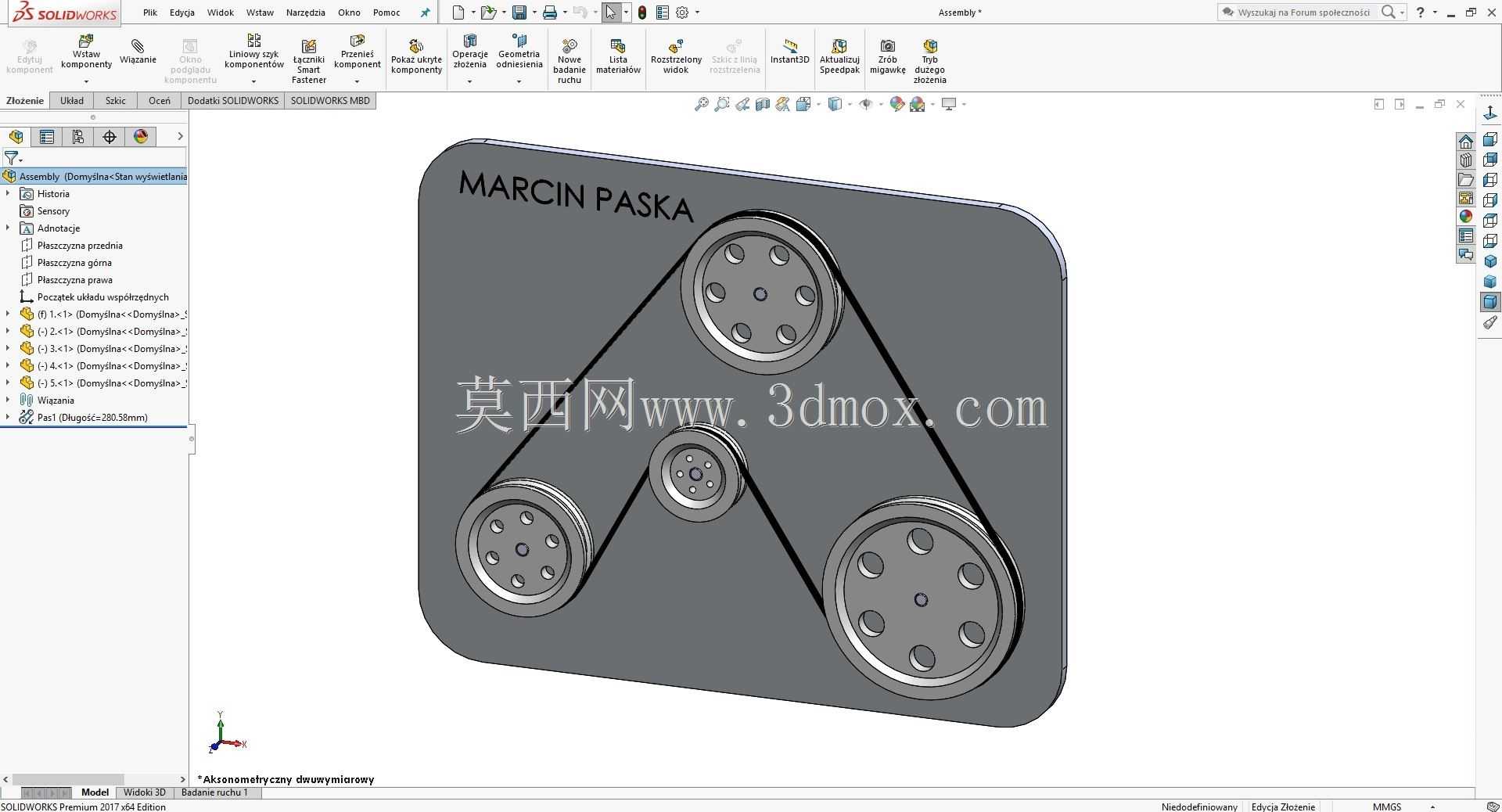

设计层面上，这套结构采用四个带轮呈三角点位排布，其中三个大直径带轮分别布置在三角形的三个顶点位置，中间位置设置小直径张紧带轮，这种排布方式一方面可以最大化利用安装板的平面空间，缩短各输出轴之间的中心距，减少整体结构的外轮廓尺寸；另一方面中间的小带轮可通过调整安装位置改变皮带的包角，保证每个传动带轮与皮带的接触面积足够，避免传动过程中出现打滑丢转的问题。安装边界上，整套传动组件依托一块带圆角的矩形安装板作为承载基体，所有带轮的转轴均垂直固定在安装板平面上，安装板的厚度可根据传递扭矩的大小匹配，常规工况下采用6-8mm厚度的冷轧钢板即可满足刚度要求，安装板的四个边角可预留沉头安装孔，方便整体固定在设备的机架立板或者工作台面上，不需要额外设计复杂的支撑座，大幅降低装配难度。

功能特性方面，这种多轮皮带传动结构可同时向三个不同位置的输出轴传递动力，三个顶点位置的带轮可分别连接不同的执行部件，比如在小型分拣设备上，三个带轮可分别驱动进料辊、导向辊和出料辊，实现三个工位的同步运转，传动比可通过更换不同直径的带轮灵活调整，不需要改动整体安装结构。皮带采用常规的平型传动带或者同步带，日常维护只需要定期检查皮带张紧度，出现磨损时直接更换即可，维护成本远低于齿轮传动或者链传动结构。设计过程中需要注意各带轮的中心共面度，所有带轮的轮槽中心必须处于同一平面，偏差控制在0.5mm以内，否则皮带运行过程中会出现偏磨、脱带的问题；中间张紧轮的压入深度需要根据皮带的初始张紧力计算，既要保证皮带传动不打滑，也要避免张紧力过大导致带轮轴承受额外的径向载荷，缩短轴承使用寿命。另外安装板的圆角设计主要是为了避免设备装配和维护过程中尖锐边角划伤操作人员，同时也能减少结构整体的应力集中，在设备运行产生振动时避免安装板边角出现开裂问题。
