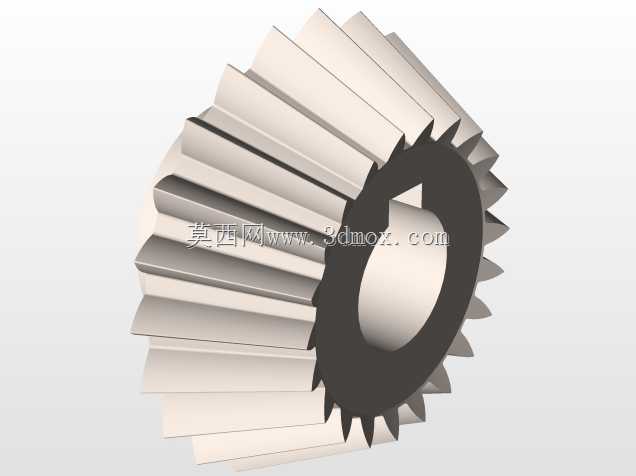

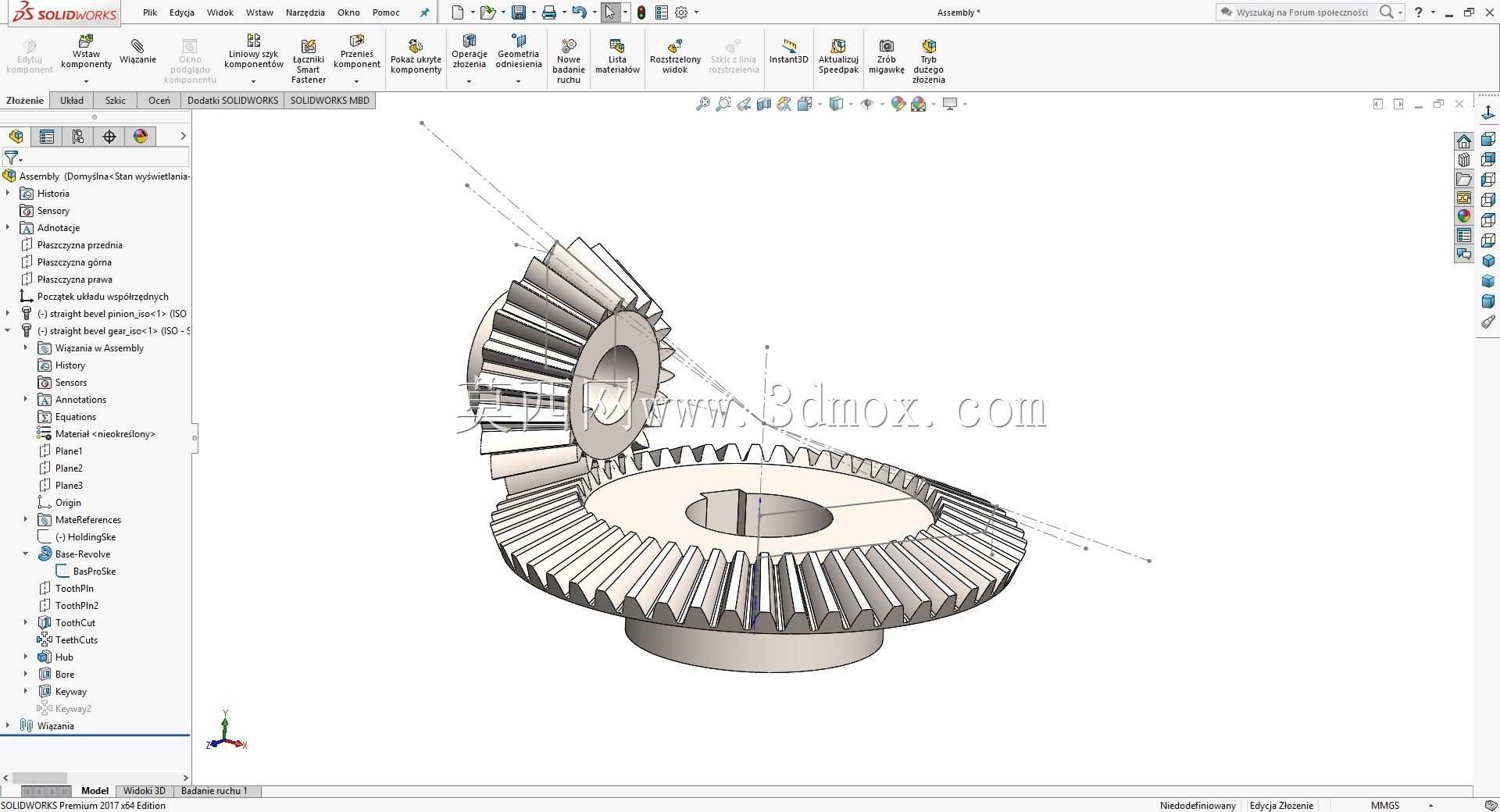

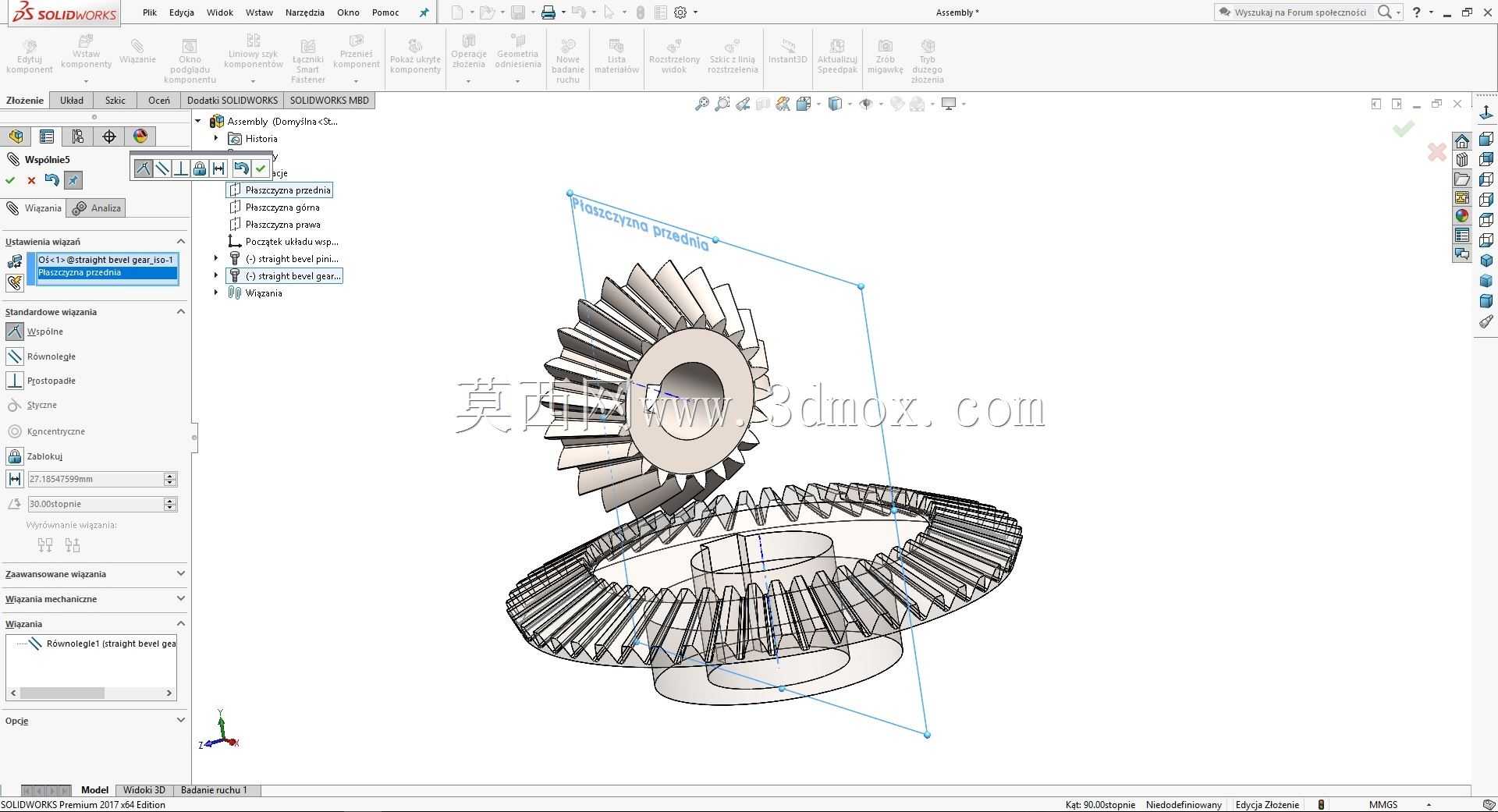

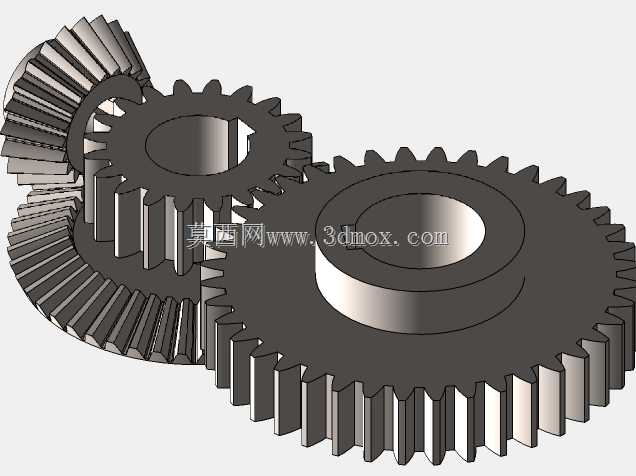

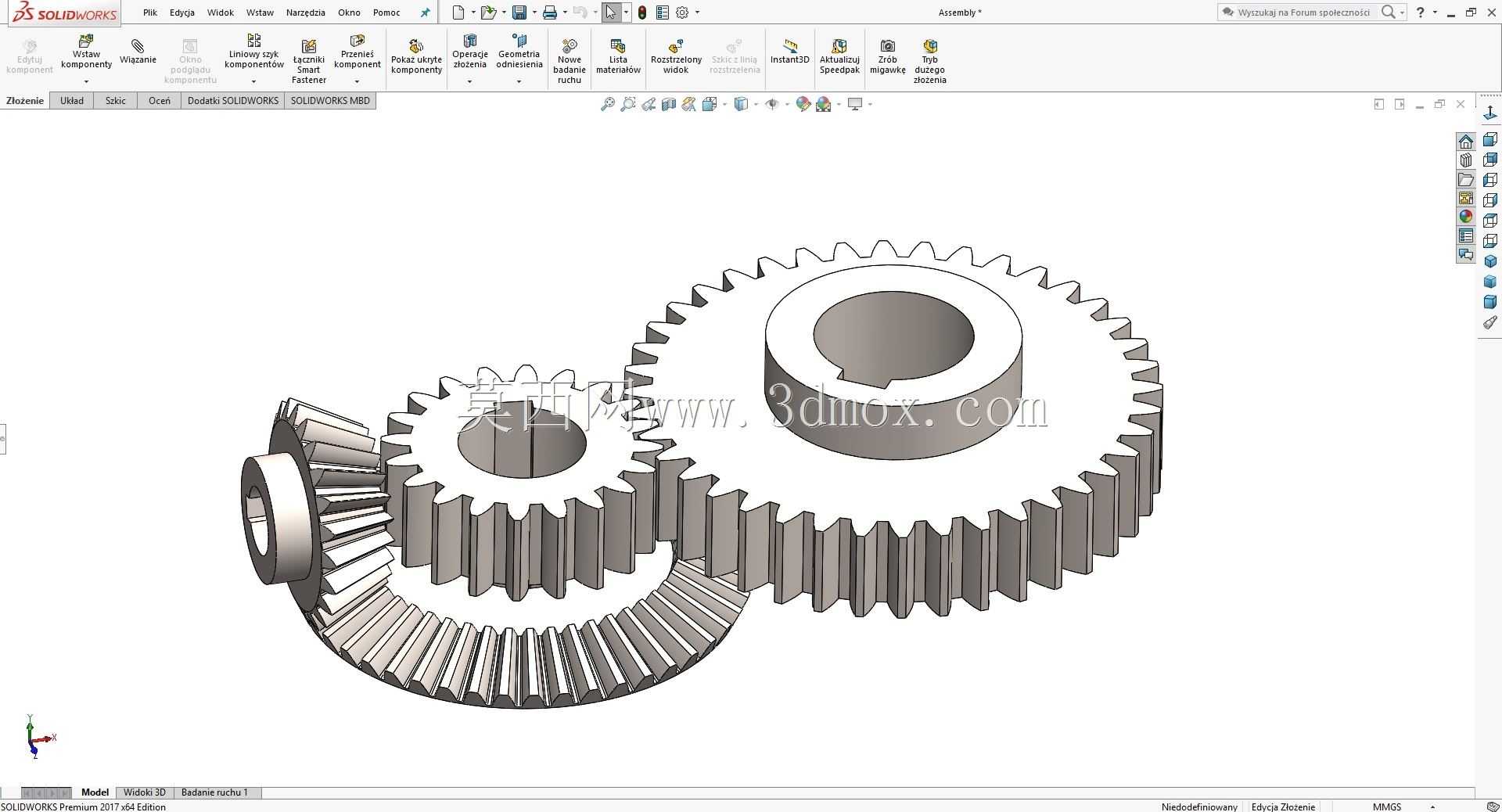

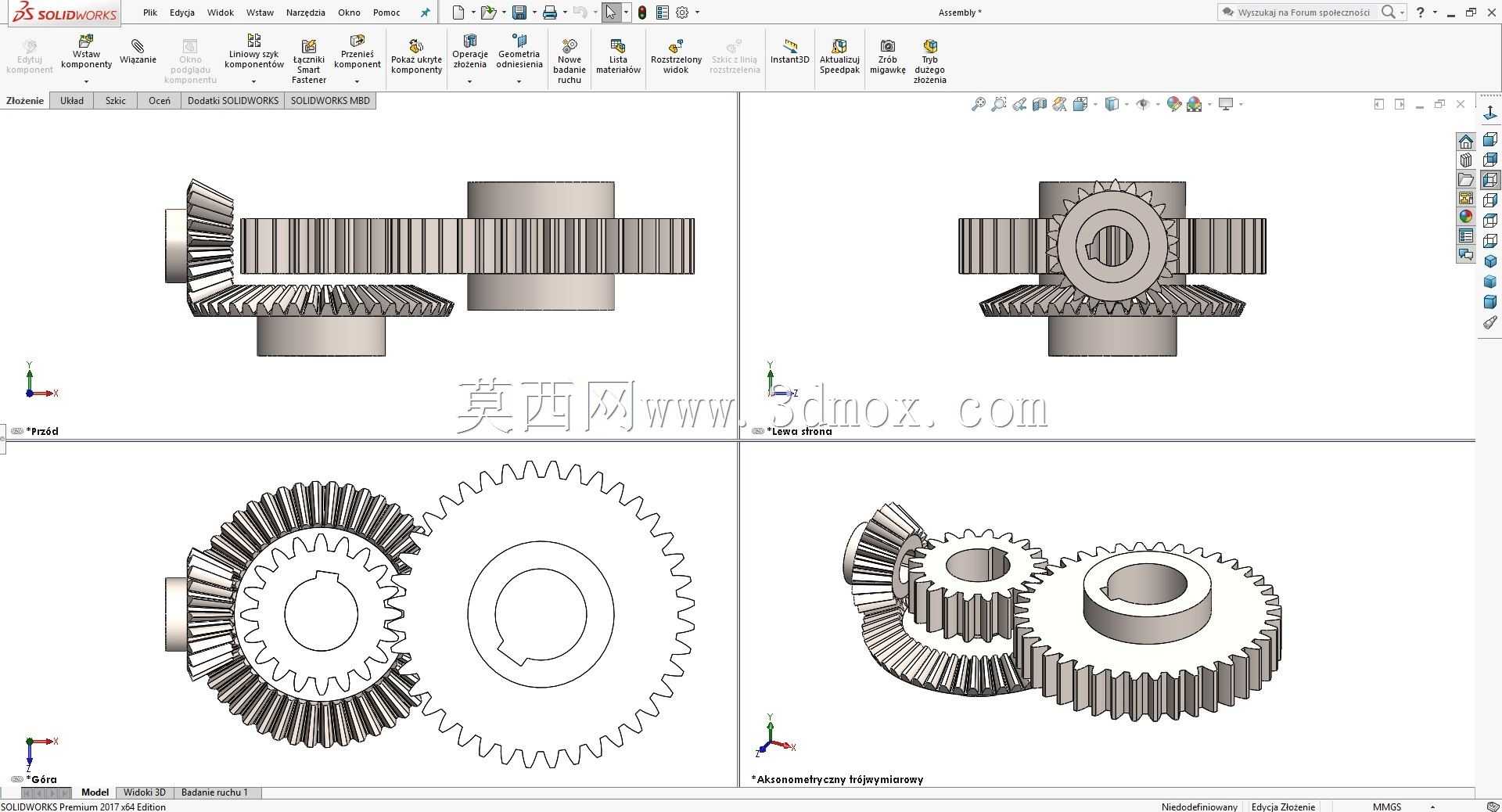

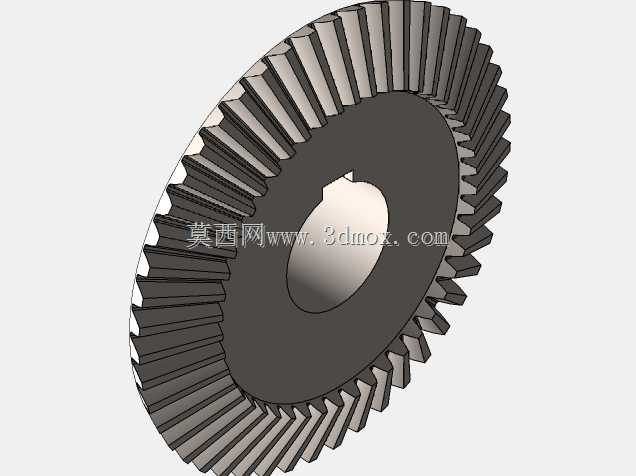

这套锥直组合传动结构,核心解决的是空间交错轴之间的旋转运动传递需求,在中小功率的进给机构、小型工装传动单元、轻工设备的动力换向场景中应用十分普遍。不同于平行轴直齿轮传动仅能完成同平面动力传递,也区别于成对锥齿轮仅能实现相交轴换向,这套结构将锥齿轮的换向特性与直齿轮的平稳传动特性结合,能在紧凑的安装空间内完成轴线呈90度交错的动力传输,适配很多设备内部布局局促、无法布置完整锥齿轮副的安装场景。从结构特性来看,上方的小锥齿轮与下方的大直径锥齿轮完成第一级换向传动,大锥齿轮同轴集成直齿轮齿圈结构,可直接向外输出平行于安装基面的旋转动力,省去了额外的联轴转接结构,能有效压缩传动单元的轴向安装尺寸。设计过程中首先要匹配的是啮合齿面的接触斑点位置,锥齿轮副的安装距公差需要控制在合理区间,避免出现齿面偏载导致的早期磨损,直齿轮段的齿向误差需要与锥齿轮的安装基准保持同轴,否则会出现传动过程中卡顿、负载波动过大的问题。安装边界上,大锥齿轮的背锥端面作为主要的轴向定位基准,小锥齿轮的轴伸端需要预留足够的轴承安装位,整套传动副的啮合中心距偏差不能超出齿侧间隙允许的补偿范围,否则会出现啮合异响甚至卡齿故障。实际工况下,这套结构适合转速不超过1500rpm、负载扭矩平稳的传动场景,齿面润滑可采用脂润滑方式,不需要额外设计复杂的油路密封结构,在小型输送线的换向驱动单元、专用设备的进给传动组、台式加工设备的动力头传动结构中都能直接适配参考,建模过程中还原了齿面的渐开线轮廓与齿根过渡圆角,能直接用于运动仿真验证、装配干涉检查以及后续的工程图出图参考,齿部参数的匹配经过啮合校验,不会出现传动过程中的齿顶干涉问题,安装基准面的设计也符合常规机械传动单元的装夹习惯,不需要额外做过多的结构修改就能适配不同设备的安装接口。
