三级啮合行星传动齿轮组结构设计

这套行星齿轮组采用三级外啮合直齿排布结构，核心应用场景覆盖小型自动化输送线动力端、桌面级CNC进给机构、轻型包装设备传动单元这类对安装空间有严格限制、需要稳定减速比输出的工况。不同于常规NGW型带内齿圈的行星结构，这套排布将三个不同齿数的直齿轮沿中心轮圆周切线方向布置，省去了内齿圈的加工成本，适配小功率、低负载的传动需求，实际运行中可实现固定传动比的转速降低与扭矩放大，单级传动效率可达96%以上，适合连续运转的轻载传动场景。

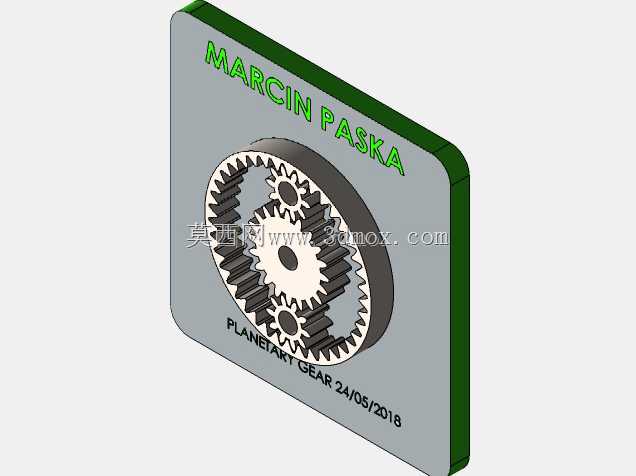

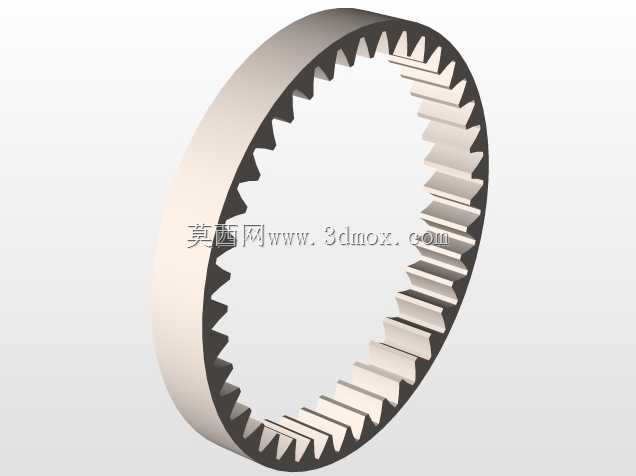

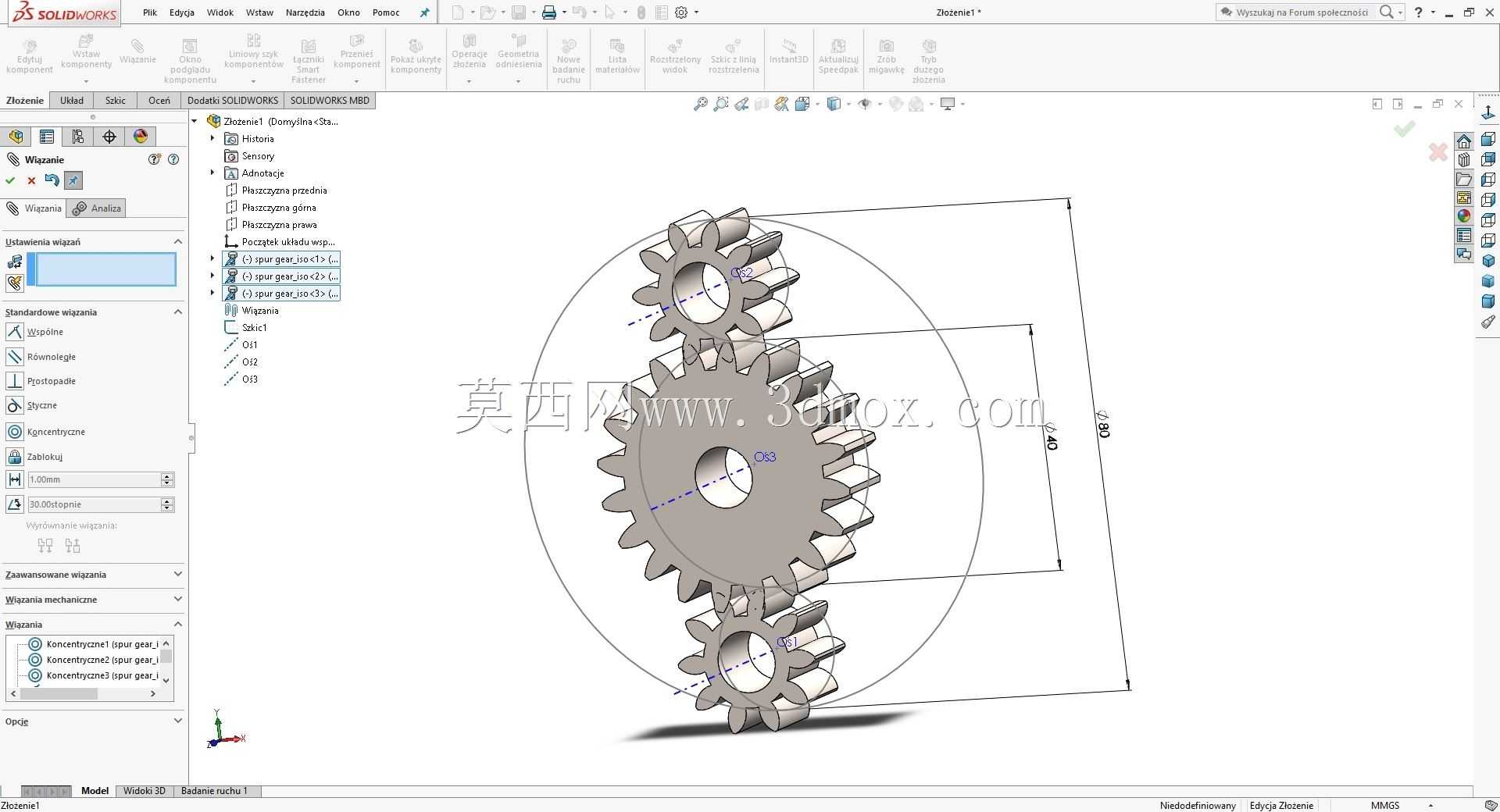

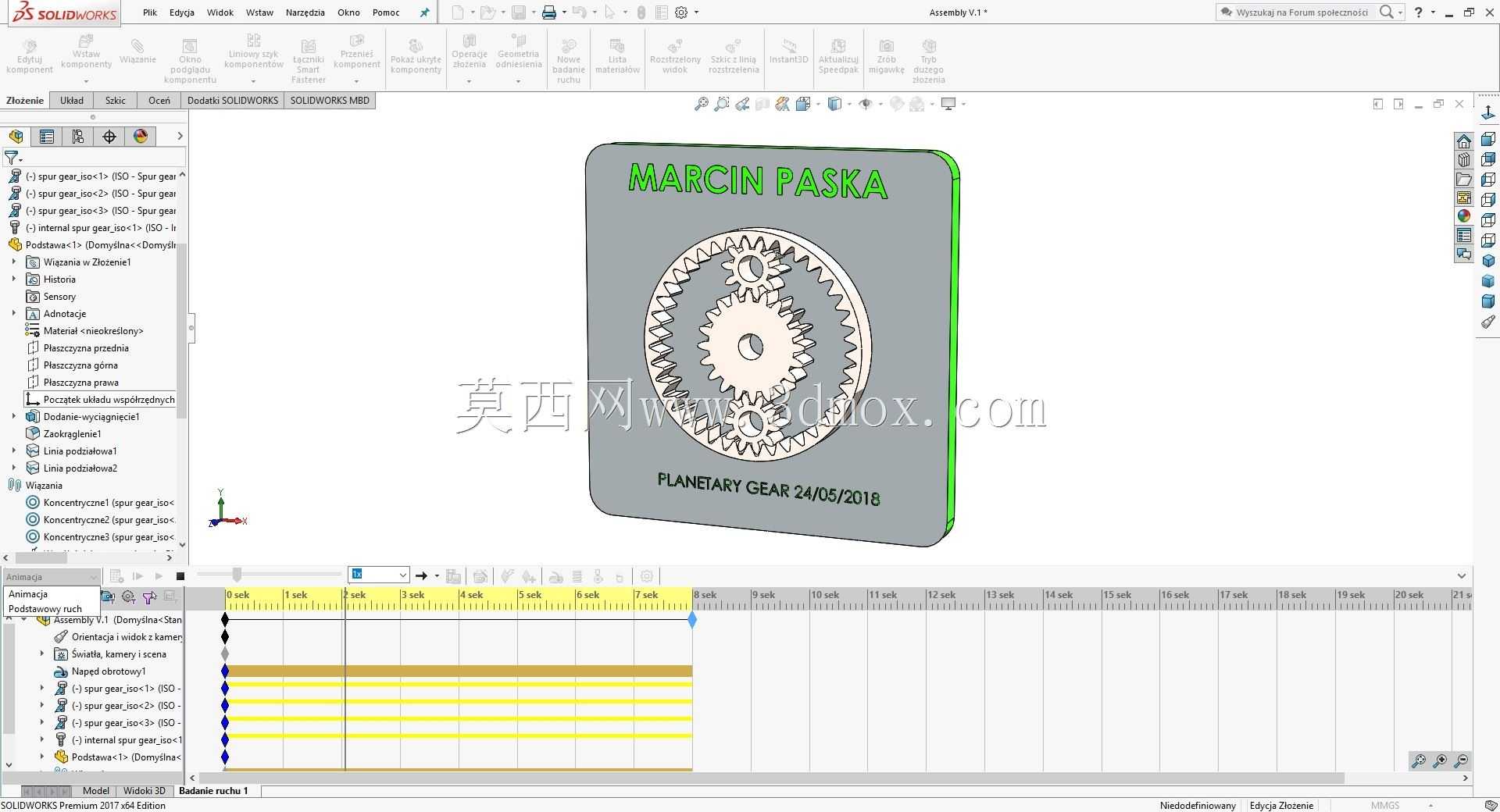

设计过程中首先确定了传动比分配逻辑，三个行星轮齿数按梯度设置，避免齿数互质带来的共振问题，齿形采用标准渐开线直齿，压力角取20度标准值，齿顶高系数1，顶隙系数0.25，保证啮合时的侧隙处于合理区间，既不会因为侧隙过大产生传动冲击，也不会因为侧隙过小出现卡齿、温升过高的问题。建模时先完成单个齿轮的参数化齿形绘制，通过渐开线方程生成齿廓曲线，拉伸得到单个轮齿后阵列成完整齿轮，再根据中心距要求完成三个齿轮的装配约束，添加重合度配合模拟实际啮合状态，验证传动过程中无干涉、无齿面脱离的情况。

安装边界方面，这套齿轮组的中心安装孔采用标准光孔加键槽结构，可直接适配直径匹配的传动轴，通过平键传递扭矩，三个齿轮的中心距公差控制在IT7级，保证装配后啮合接触斑点沿齿高方向不小于40%，沿齿长方向不小于50%，运行时的噪音可控制在65分贝以内。齿轮厚度统一取模数的8倍，保证轮齿的抗弯强度满足额定负载要求，实际选型时可根据输入转速、输出扭矩的需求调整模数与齿数，适配不同功率的动力输入。日常运维中只需定期在齿面涂抹锂基润滑脂，即可保证长期稳定运行，无需复杂的维护操作，适合批量应用在低成本小型传动设备中。
