十字滑块式弹性联轴器结构设计

项目分类:3D模型 发布时间:2021-10-25 ID:340292
  • 十字滑块式弹性联轴器结构设计
  • 十字滑块式弹性联轴器结构设计
  • 十字滑块式弹性联轴器结构设计
  • 十字滑块式弹性联轴器结构设计

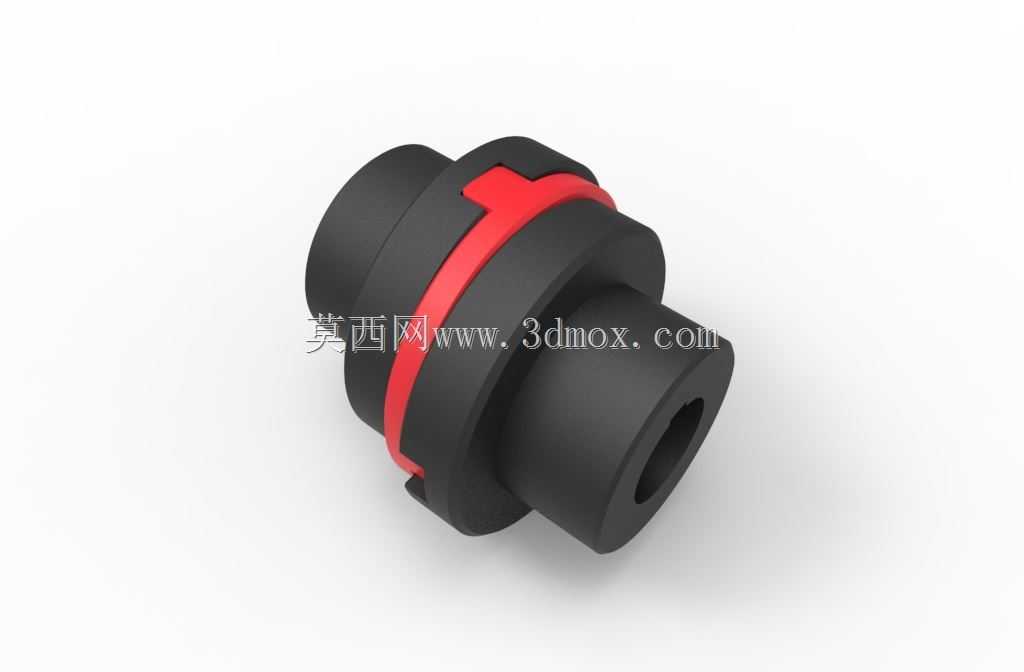

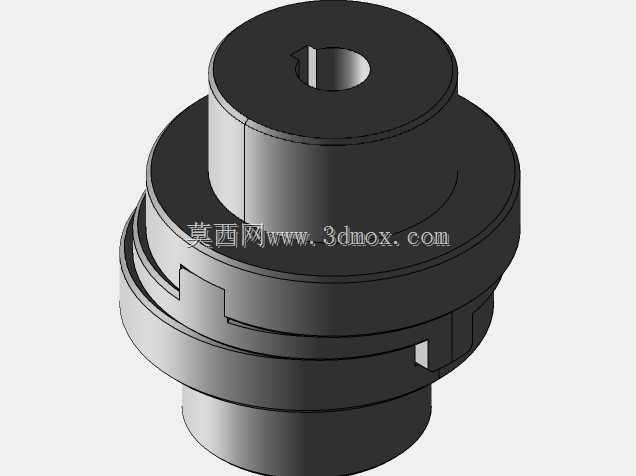

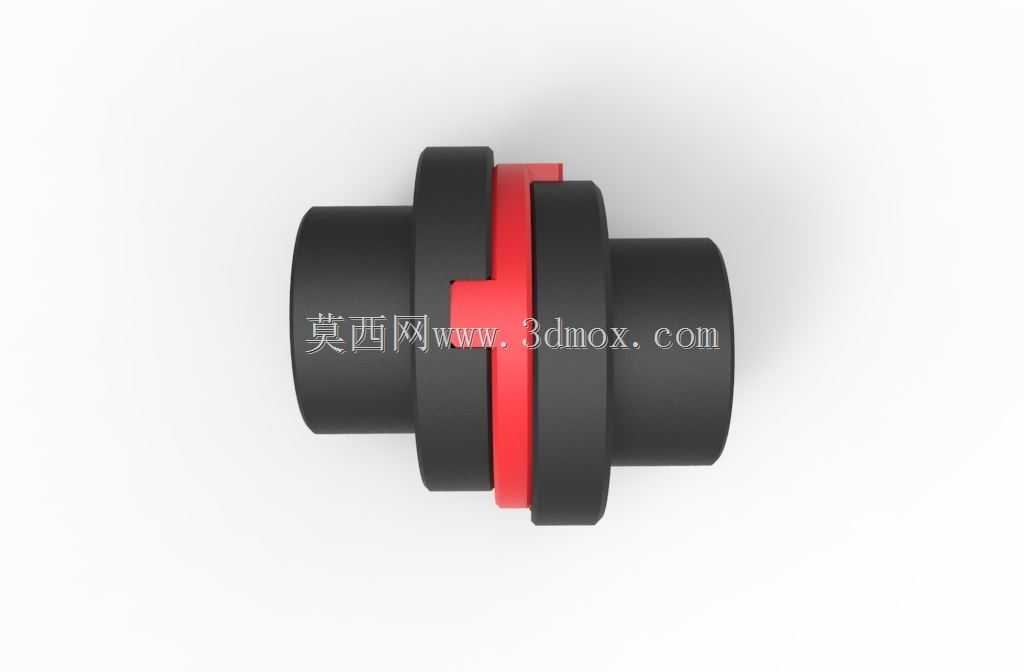

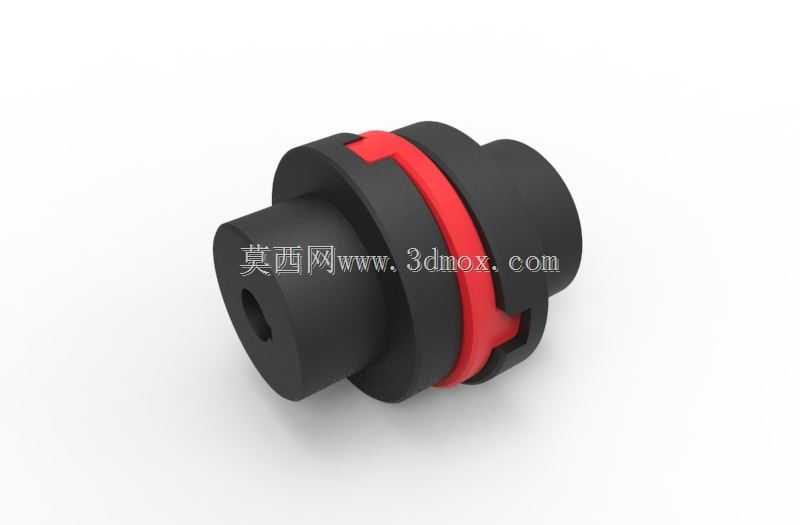

这类十字滑块结构的弹性联轴器,在中小功率传动场景里适配性极强,常见于轻工输送设备、小型泵组、精密检测工装的动力轴连接环节,核心作用是补偿主动轴与从动轴之间的径向偏移、角度偏差,同时缓冲传动过程中的瞬时冲击,避免硬连接带来的轴端磨损、轴承过载问题。从结构设计逻辑来看,模型采用两侧对称的半联轴套搭配中间红色弹性滑块的布局,半联轴套端面上开有与滑块凸榫匹配的凹槽,安装时滑块的十字凸台分别嵌入两侧半联轴套的槽内,动力传递过程中,滑块可在槽内产生微小滑移,以此抵消两轴安装时的不同心误差,不需要额外的调心工装就能适配常规安装精度下的轴系对接。两侧半联轴套采用带轴孔的圆柱凸台结构,轴孔为通孔设计,可适配不同直径的光轴对接,轴孔侧壁预留的紧定螺钉位置,能在安装时通过顶丝实现轴与联轴套的周向固定,防止传动过程中出现轴与套的相对打滑。中间弹性滑块采用耐磨弹性材质,既可以在传动时吸收电机启动、负载突变带来的振动,降低传动噪音,也能在过载时通过自身的微量变形起到一定的过载保护作用,避免刚性冲击直接传递到动力端或负载端的核心部件。从安装边界来看,整体为同轴圆柱外形,最大外圆轮廓没有突出的紧固件或异形结构,安装时不需要预留过大的径向避让空间,轴向总长度紧凑,适合安装空间受限的小型传动机构。建模过程中对半联轴套的凹槽与滑块凸榫的配合间隙做了合理预留,既保证滑移补偿的灵活性,也避免间隙过大带来的传动回程误差,半联轴套的外圆做了等直径设计,方便安装时的同轴度找正,端部的倒角处理也能避免装配时刮伤轴表面或操作人员。这类联轴器不需要额外的润滑维护,中间滑块磨损后可单独更换,运维成本较低,在对传动平稳性有一定要求、安装精度难以达到绝对同轴的常规传动场景中,相比刚性联轴器有更宽的适配范围,也比膜片联轴器的抗径向偏移能力更强,适合转速不超过3000rpm的中低速传动工况使用。
