宇航轨道用快装式扶手夹持结构

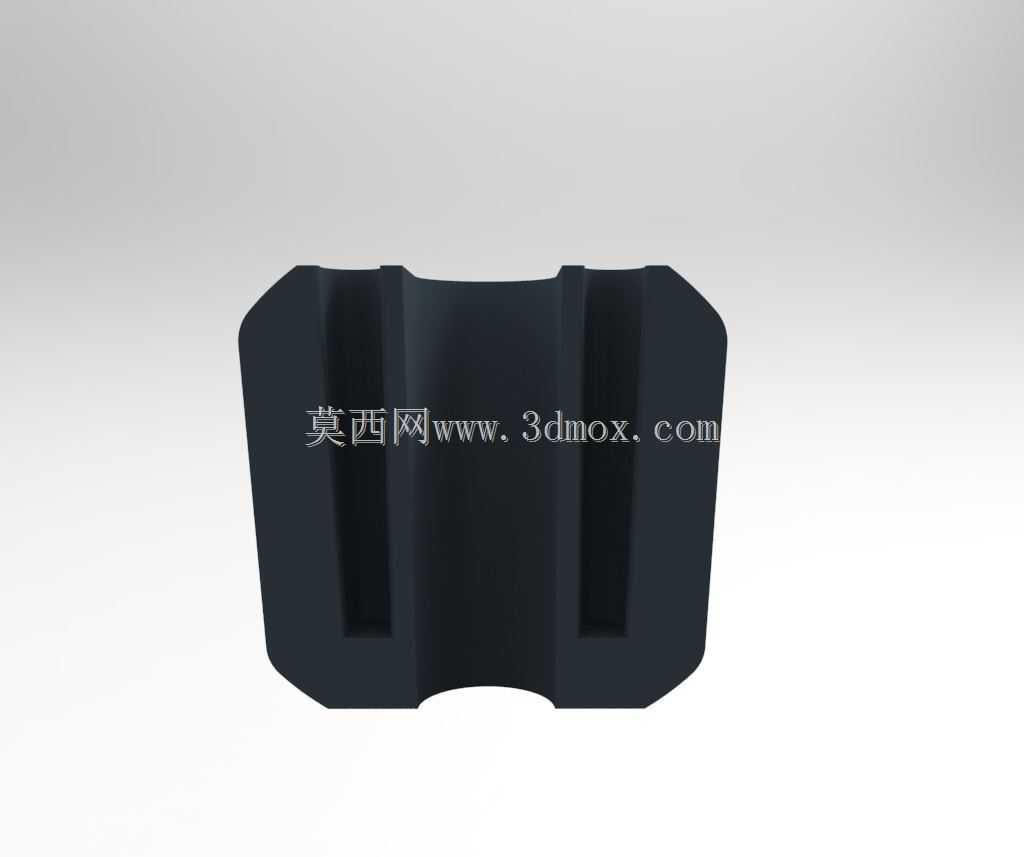

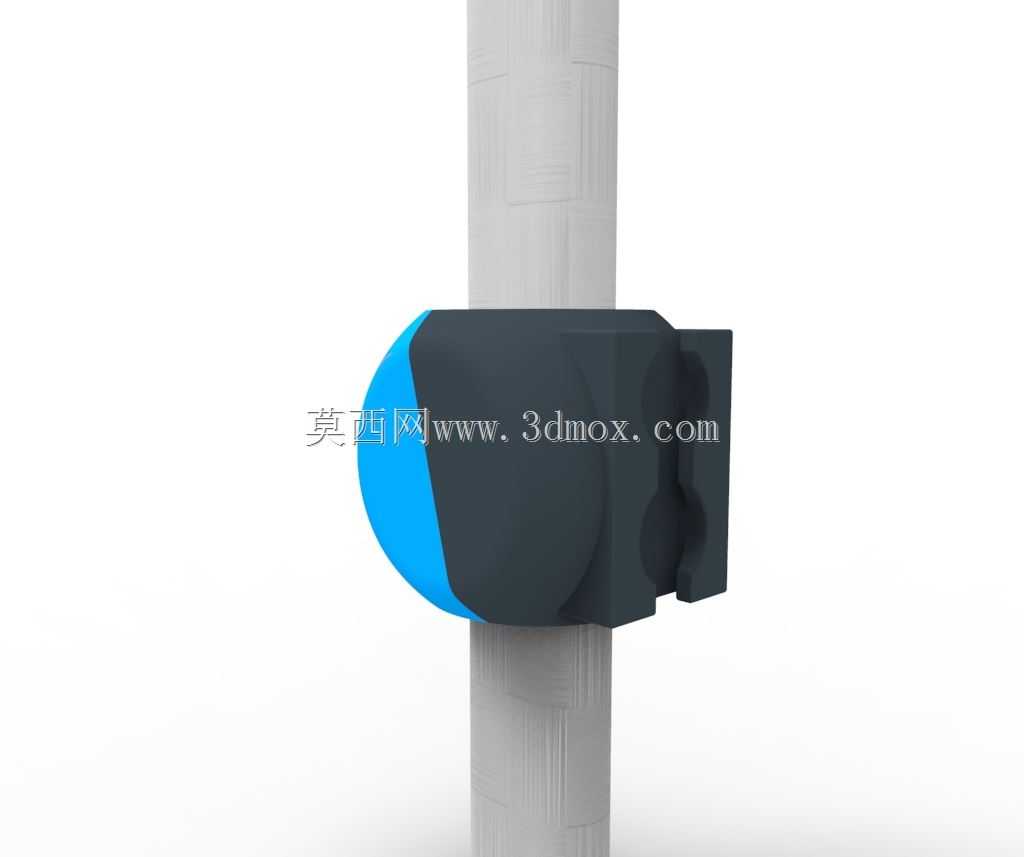

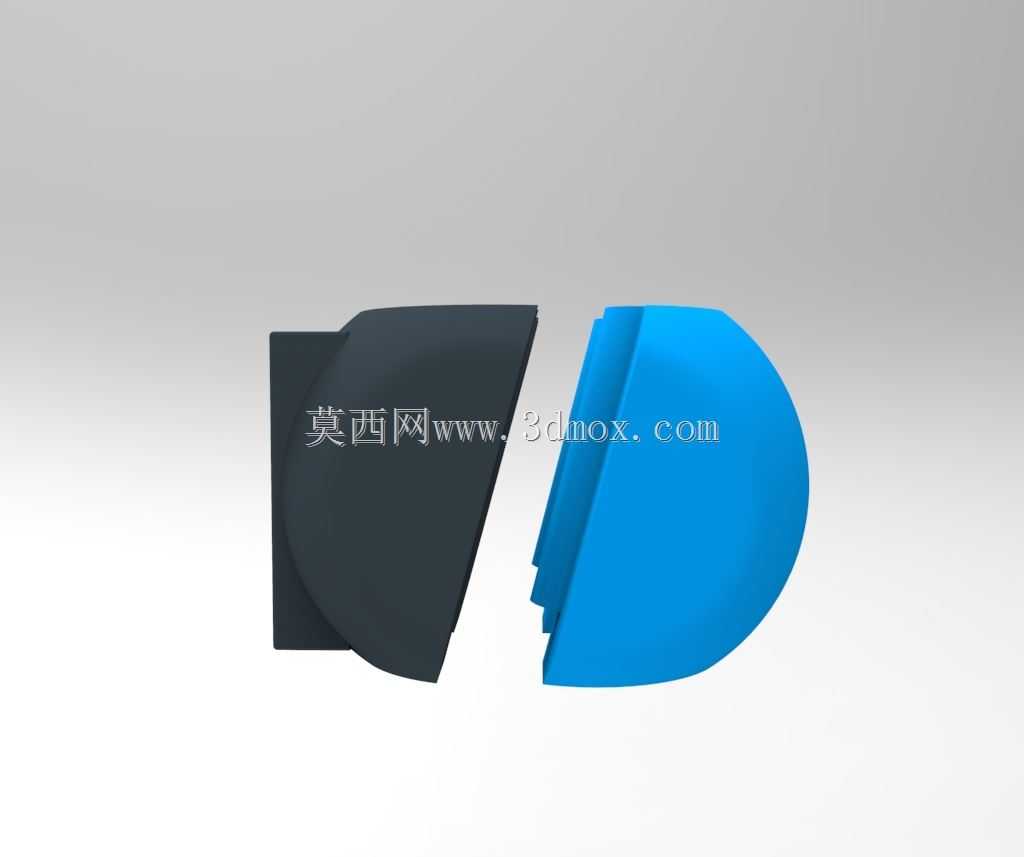

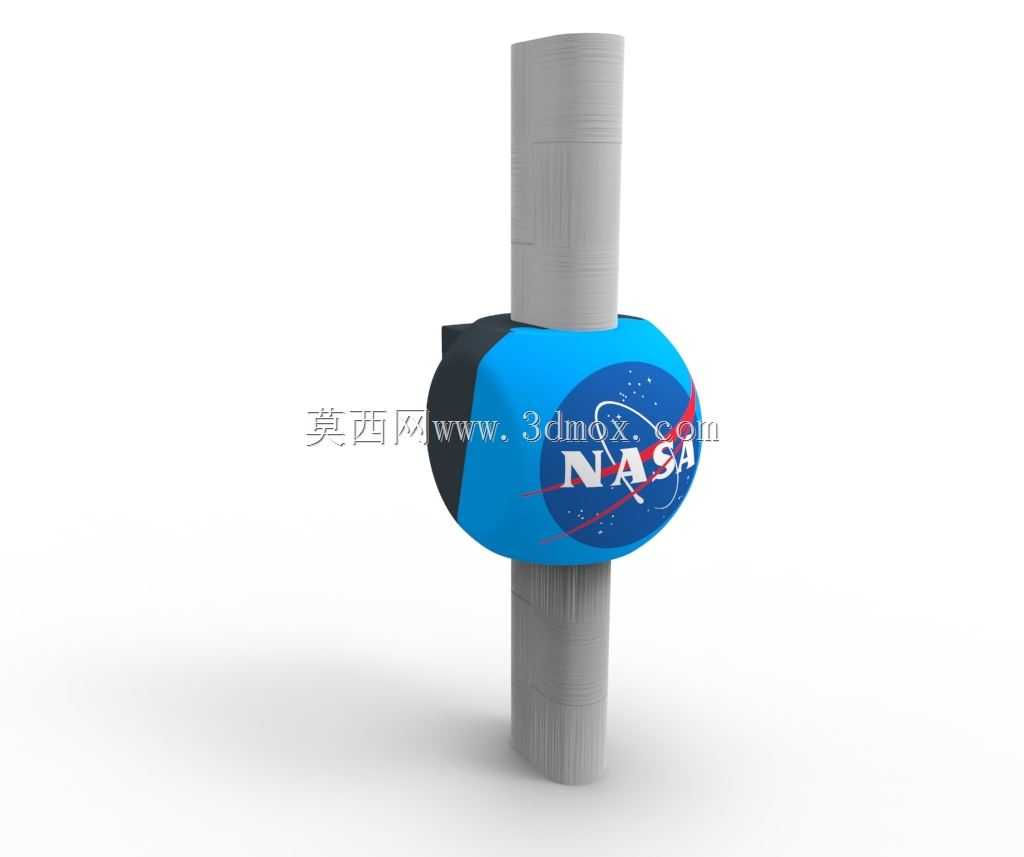

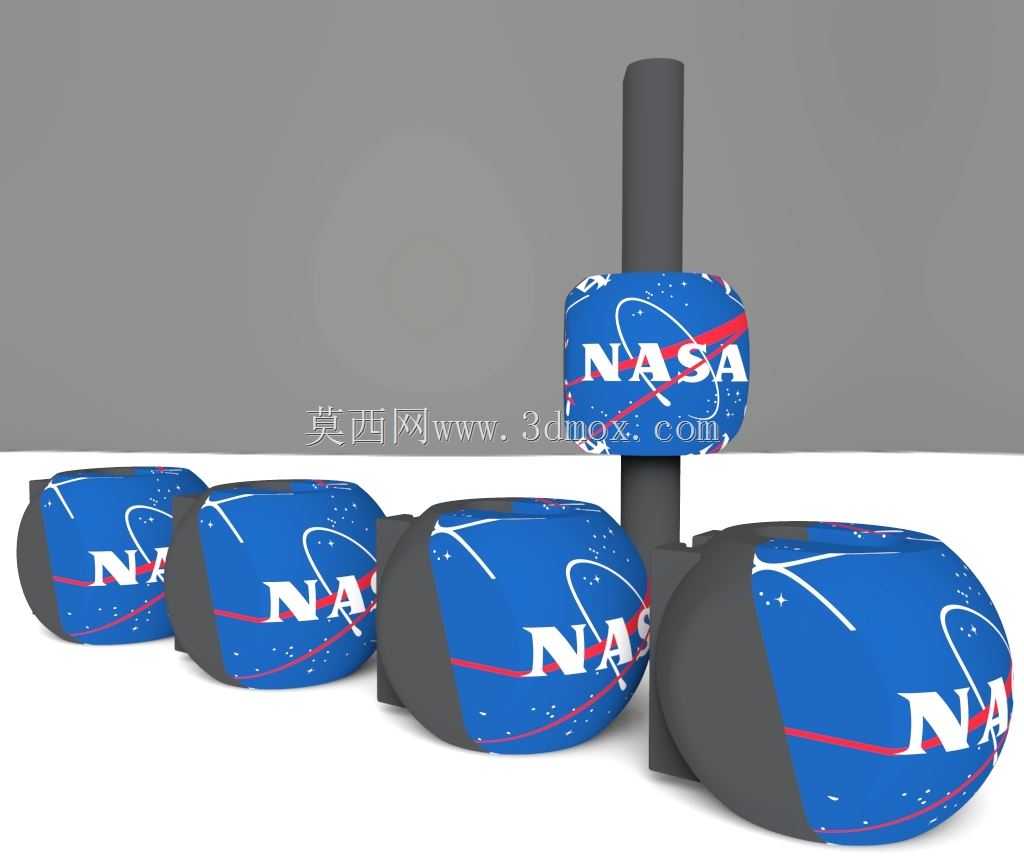

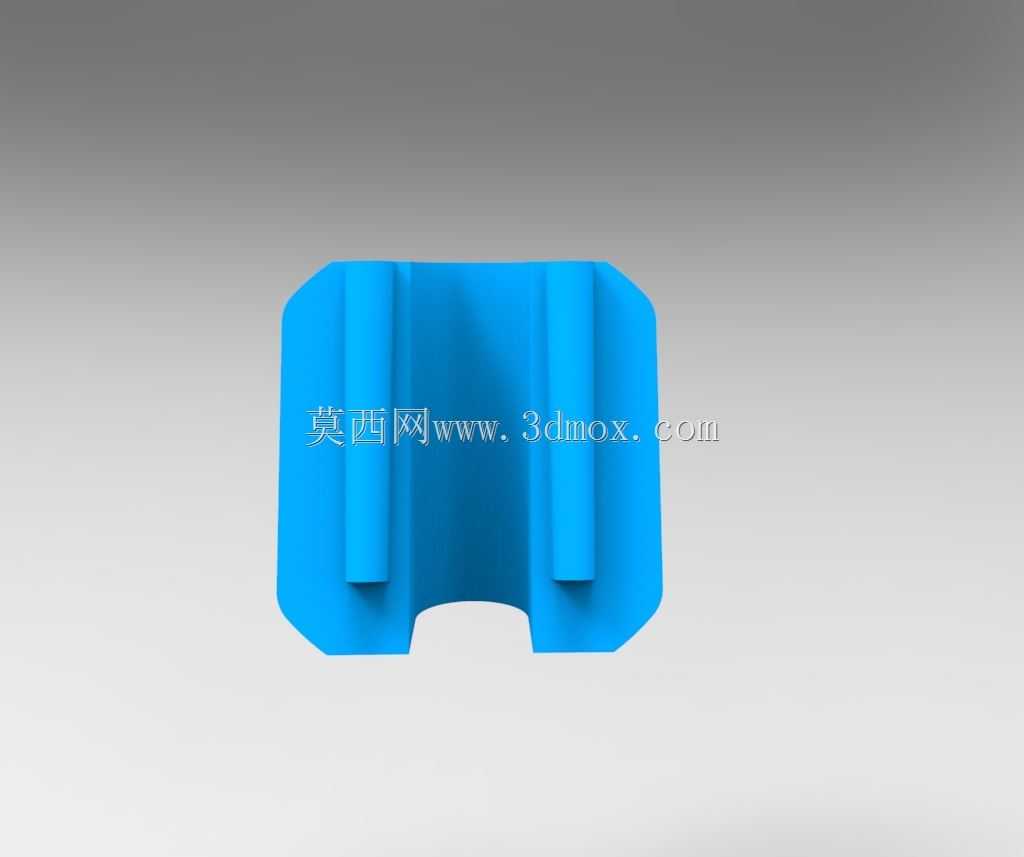

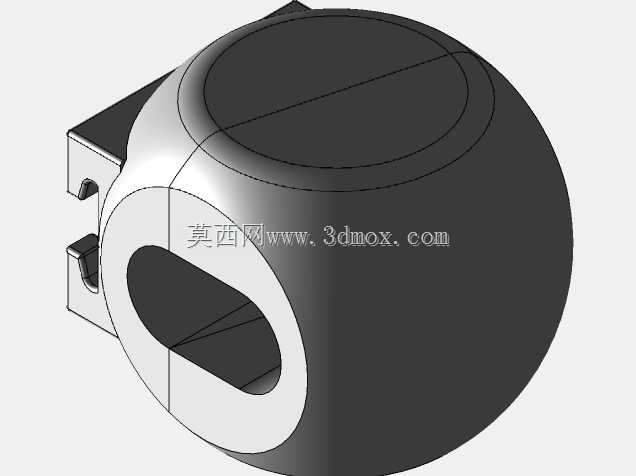

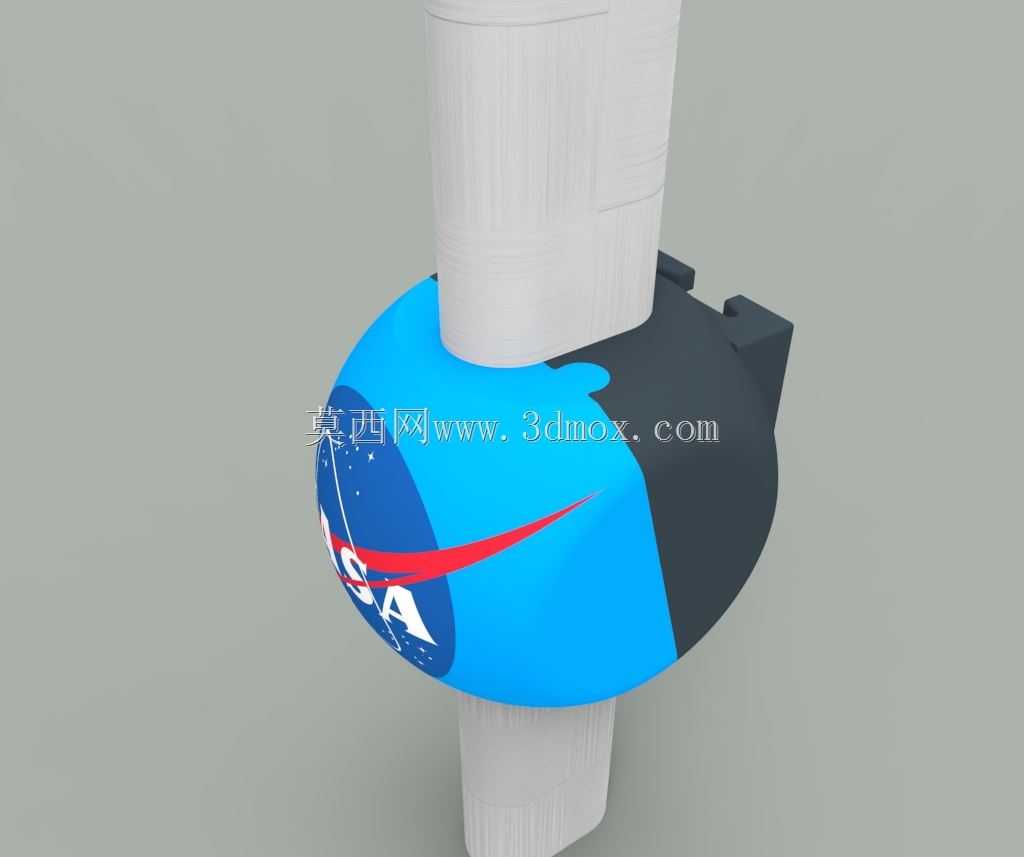

这类夹持结构主要应用于宇航空间在轨作业场景，为舱外活动的航天员提供可快速拆装的扶手固定点位，也可适配空间试验设备的临时挂载固定需求，在微重力、高低温交变的严苛舱外环境下，无需额外辅助工具即可完成装拆操作，大幅降低出舱作业的操作复杂度与时间成本。整套结构采用分体式设计思路，其中一部分作为固定基座预先安装在舱体轨道周边，另一部分为活动压入组件，从轨道顶部压入即可完成锁紧，无需额外紧固件配合。设计过程中特意在配合面设置了合理锥度，初始压入阶段锥面可提供导向作用，让活动组件能轻松对准并滑入基座卡槽，随着压入行程增加，配合面接触面积逐步增大，挤压力持续提升，最终形成稳定的抱紧力，避免在轨使用过程中出现松脱移位。卡槽结构并未采用垂直于安装面的直壁设计，而是设置了特定倾斜角度，让压入过程中施加的下压力可分解出垂直于轨道抱紧面的分力，进一步强化夹持稳定性，同时倾斜槽壁在承受向外的拉扯载荷时，会产生自锁效应，载荷越大夹持越紧，不会出现意外脱开的情况。夹持组件的握持部分采用类球体造型，符合舱外航天服手套的操作握持习惯，戴厚手套也能轻松对准施力，球体打印体积为2.36×3.5×2.36英寸，整体尺寸紧凑，不会占用过多舱外安装空间，也不会对周边设备的运动路径造成干涉。安装时只需将活动组件对准基座卡槽垂直下压到位即可完成固定，拆卸时只需施加反向拔出力即可解锁，操作逻辑简单，适配舱外作业的低可视度、操作灵活性受限的工况。结构整体没有细小易脱落零件，所有配合特征均为一体化成型，适配增材制造工艺，可直接采用航天常用的高强度轻质合金打印成型，无需后续复杂装配工序，能满足航天产品对可靠性、轻量化的双重要求，也可将该夹持原理拓展应用到地面工业场景的快速装夹工装、临时护栏快装接头等领域，适配不同直径的圆杆类轨道安装需求。
