3D打印机加热床调平支撑压缩弹簧

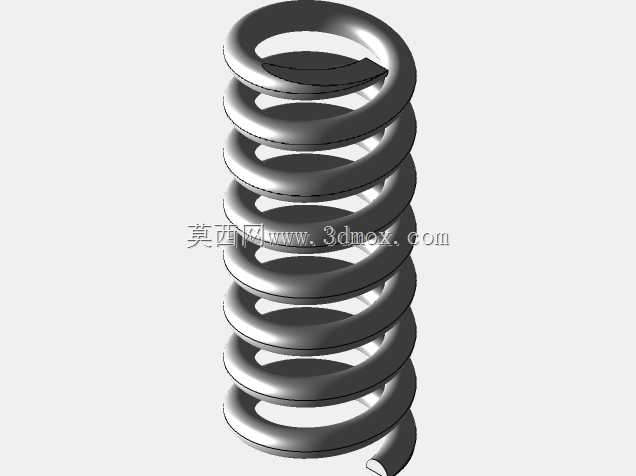

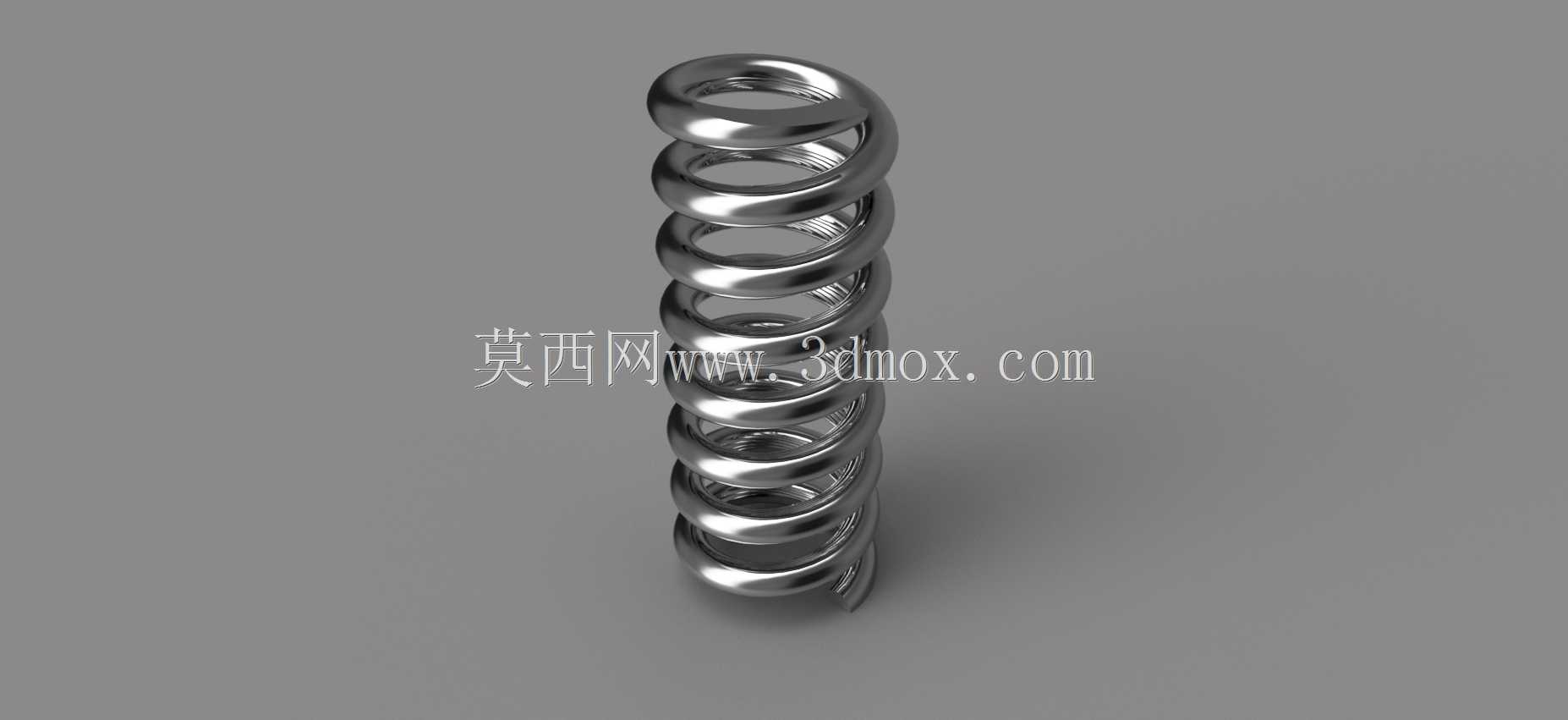

在桌面级FDM3D打印机的结构组成里，加热床调平组件是直接影响首层打印附着效果、成型件底部平整度的核心功能单元，这款支撑弹簧正是为该场景定向设计的弹性承载零件。日常打印作业中，加热床需要在反复升降、温度循环变化的工况下保持稳定的支撑力，弹簧作为调平螺钉与床体之间的弹性缓冲件，既要抵消床体加工平面度误差带来的装配间隙，也要在手动调平或者自动调平探针下压时提供线性的压缩反馈，让操作人员能通过旋钮阻力变化精准判断调平间隙的大小，避免调平过紧导致床体变形、或者调平过松导致打印过程中床体移位的问题。从设计逻辑来看，这款弹簧采用等节距圆柱螺旋压缩结构，没有设置并紧磨平端，是考虑到3D打印机调平场景下弹簧两端分别抵接钣金床体安装孔位和调平螺钉端面，非磨平端的自然圈型可以更好适配安装面的微小角度偏差，不会因为端面完全贴合带来额外的装配应力。尺寸参数的设定完全匹配桌面级3D打印机的安装边界，7.7mm的外径可以顺畅嵌入常见的2020、2040铝型材床架对应的8mm安装孔内，不会出现卡滞或者径向窜动的问题；1.25mm的线径经过刚度校核，在20mm的自由高度下，压缩到常用工作行程时能提供恰到好处的支撑力，既不会因为刚度太大导致调平旋钮转动费力、微调精度不足，也不会因为刚度太小导致打印过程中床体受耗材挤压出现下沉偏移。实际装机使用时，弹簧套在调平螺钉外侧，上下端面分别接触加热床底部的安装凸台和调平旋钮的支撑面，配合四个角点的均匀布置，能让整个加热床在Z轴方向保持稳定的弹性支撑，哪怕打印过程中加热床升温到100摄氏度以上出现轻微热胀变形，弹簧的自适应伸缩量也能抵消变形带来的间隙变化，保证整个打印平面的喷嘴间距一致。不同于普通五金店售卖的通用压缩弹簧，这款弹簧的节距、圈数都是针对3D打印机调平的常用行程优化，工作区间内的弹力线性度更好，不会出现压缩到某一段后弹力陡增的情况，能让调平操作的手感更顺滑，也能在长期反复压缩的使用场景下保持稳定的弹力输出，减少金属疲劳导致的弹力衰减问题，避免用户频繁重新调平的麻烦。
