手动式管道切割工具结构设计

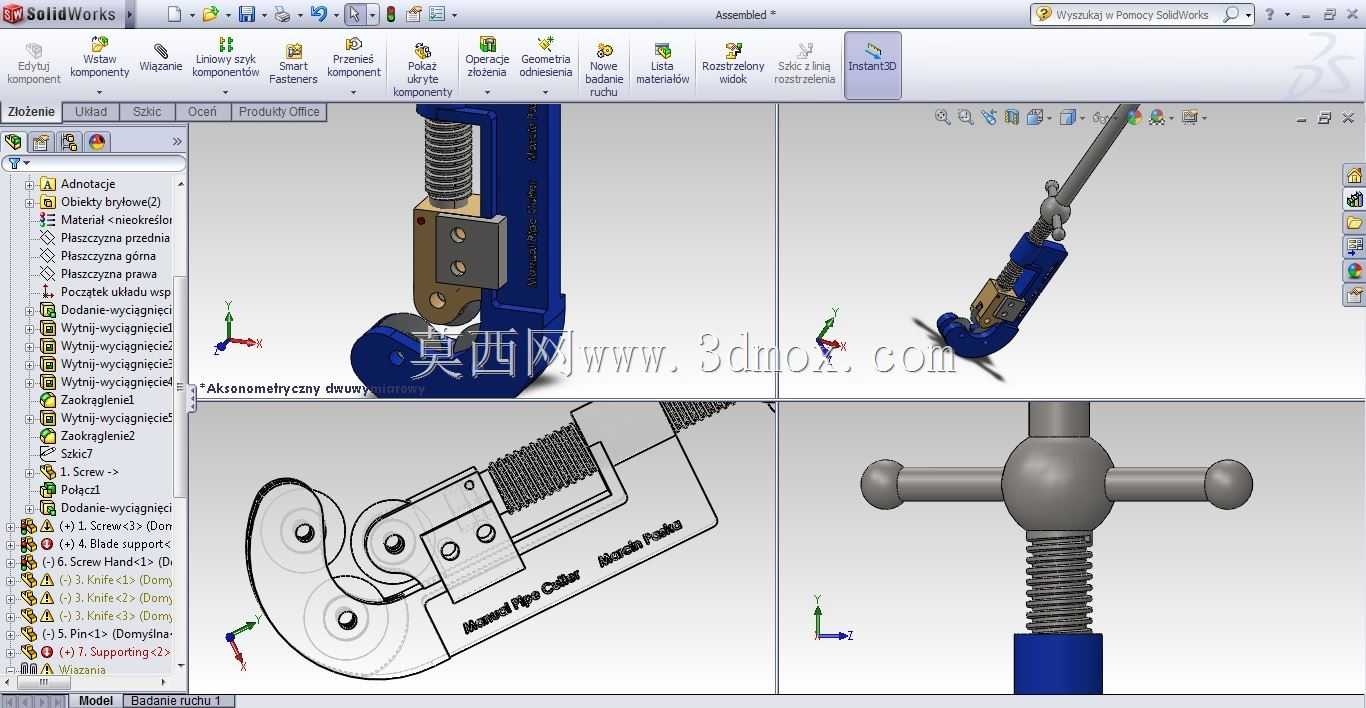

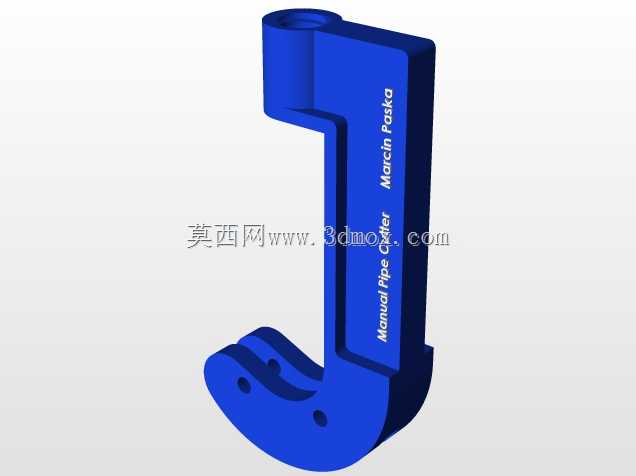

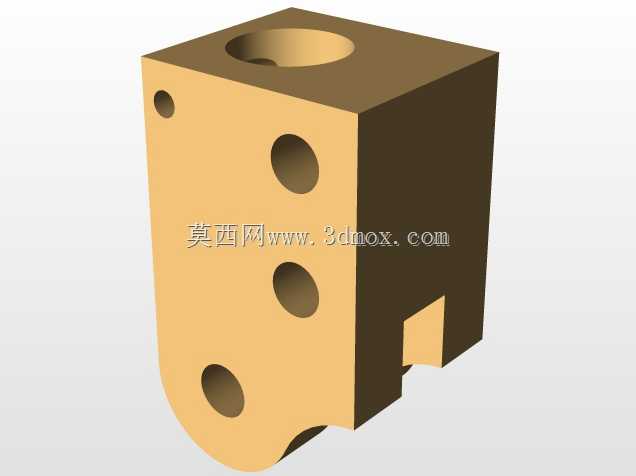

这款手动切管工具主要面向小口径金属管道的现场切割作业场景，在水电安装、制冷管路布设、小型设备管线维修、家装水电改造等作业场景中应用广泛，相比大型电动切管设备，它无需外接电源，整体结构紧凑重量轻，适合狭窄空间、高空作业或者无供电条件的现场使用，能够完成铜质、薄壁铁质、铝质等常见小规格金属管材的精准截断作业。从功能结构来看，该工具采用螺杆进给的施压方式，顶部的十字旋转手柄通过梯形螺纹传动带动压块下行，将待切割管材夹持在底部支撑滚轮与切割轮之间，随着持续旋转手柄进给施压，同时绕管材周向转动整个工具本体，切割轮会在管材表面逐步压出切痕，持续进给直至管材完全截断，这种切割方式不会产生大量切屑，切口平整无毛刺，后续无需过多打磨处理即可直接进行管路连接作业。设计过程中重点考虑了操作的施力合理性，十字手柄的力臂长度经过匹配计算，单手握持旋转即可提供足够的进给力，不会出现施力过载导致的螺纹损坏或者切割轮崩裂问题；C型的主体架采用一体式弯型结构，保证足够的结构刚度，夹持管材时不会出现架体变形导致的切割偏移问题，架体上的导向槽与压块采用间隙配合，保证进给过程中压块不会出现周向转动，始终保持切割轮与管材轴线垂直。从安装与使用边界来看，该工具可适配的管材外径范围覆盖常见的小口径管路规格，整体外形尺寸控制在单手可握持的范围，作业时仅需要预留绕管材旋转的操作空间即可，无需额外的固定安装工位，携带时可直接放入工具包，不会占用过多储物空间。结构上的切割轮与支撑滚轮都采用易更换的装配结构，当切割轮磨损后，仅需要拆卸固定销轴即可完成配件更换，无需整体报废工具，降低了长期使用的成本；压块与螺杆之间采用活动连接结构，进给过程中压块仅做直线运动，不会随螺杆转动，避免了压块与管材表面的摩擦剐蹭，保证管材夹持位置的表面不会出现划伤。在实际作业过程中，该工具的切割进给速度可控，操作人员可根据管材的材质壁厚调整进给量，对于薄壁管材可采用小进给量多周旋转的方式切割，避免管材出现变形瘪塌的问题，相比传统的钢锯切割，它的切口垂直度更好，不会出现斜口导致的管路对接错位问题，能够有效提升管路连接的密封性能，减少后续管路泄漏的隐患。
