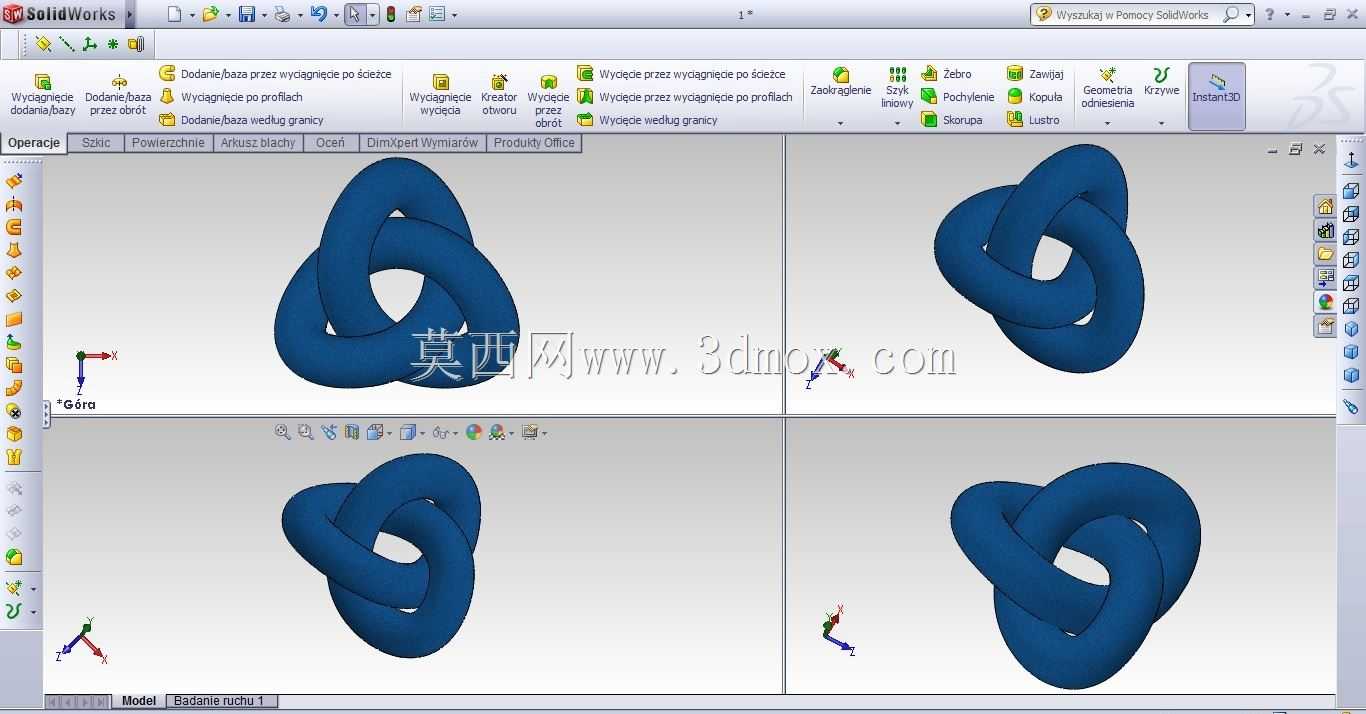

三叶扭结环形交织曲面造型结构

该曲面造型基于拓扑学三叶扭结结构设计，整体为单连续曲面闭环交织形态，无明显拼接断点，曲面过渡全程保持G2连续曲率，可作为工业产品外观装饰构件、艺术装置结构内核、文创产品造型基底使用。在公共空间艺术装置场景中，该结构可作为大型雕塑的核心受力骨架，外附金属蒙皮或透光复合材料后，能呈现连续无断点的视觉效果，避免多构件拼接带来的焊缝打磨、接缝错位问题，安装时仅需在曲面内侧预留3处均匀分布的安装耳座，即可通过膨胀螺栓与地面预埋钢板固定，安装边界可根据实际场地尺寸按比例缩放，缩放过程中曲面曲率连续特性不会发生改变，不会出现局部曲面畸变、壁厚不均的问题。在文创产品开发场景中，该结构可作为金属摆件、3D打印装饰件的基础造型，曲面壁厚可根据加工工艺调整，采用金属铸造工艺时最小壁厚可控制在3mm，采用FDM3D打印工艺时最小壁厚可设置为1.2mm，无需额外添加支撑结构即可完成打印，曲面交织形成的三个环形镂空区域，可预留用于穿挂挂绳、嵌入装饰宝石的卡槽，无需二次加工即可满足装配需求。设计过程中先通过草绘绘制三个互成120度夹角的环形引导线，再以单条连续截面线沿引导线进行扫掠成型，全程约束截面线与引导线保持垂直，扫掠完成后对曲面交叠区域进行布尔合并，消除内部重合面，最后对所有棱边进行R2-R5的圆角过渡，避免应力集中。该结构无尖锐棱角，所有外露曲面均做顺滑处理，作为设备外观装饰件使用时，可安装在精密检测设备、高端机床的外壳观察窗位置，通过曲面的光线折射效果提升设备整体视觉质感，安装时可在曲面背部预留卡扣结构，直接卡入设备外壳预设的安装槽内，无需额外螺丝固定，拆装维护便捷。结构本身为单连通闭环形态，受力时可将外部载荷均匀分散到整个曲面，相比同尺寸的实心环形结构重量降低60%以上，同时具备更好的抗扭、抗形变能力，在承受侧向冲击力时不会出现局部断裂的情况，适合作为轻量化装饰受力构件使用。
