标准滚子链外链节结构三维数模

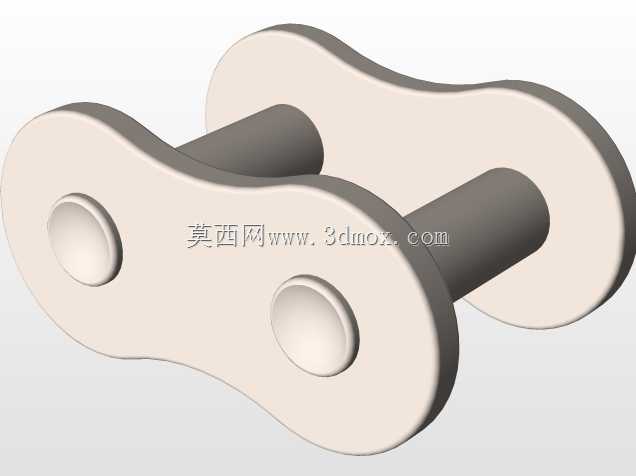

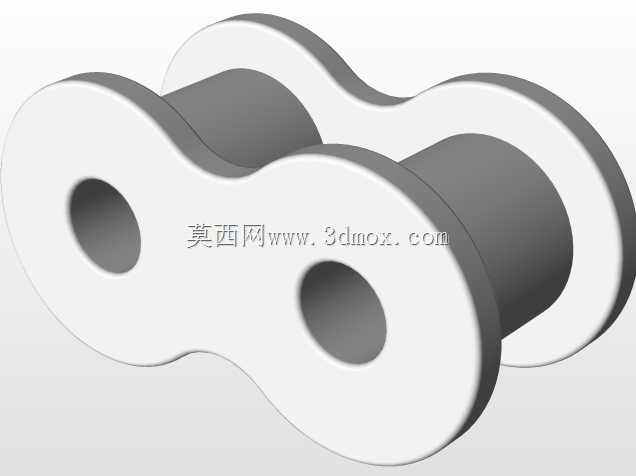

　　链传动作为机械传动领域应用极广的动力传递形式，在各类输送设备、农机、机床、摩托车、工业自动化生产线中都承担着核心的动力传输与物料牵引作用，而外链节作为滚子链的核心组成单元，其结构设计的合理性直接决定了整根链条的抗拉强度、运行稳定性与疲劳寿命。本次呈现的外链节结构，采用了标准滚子链的成熟构型，由两片对称冲压成型的外链板与两根过盈压装的销轴组成，外链板采用8字形的等强度轮廓设计，这种轮廓并非随意的造型选择，而是经过长期工程验证的优化结果——在保证销轴安装孔位周边材料强度足够的前提下，尽可能削减非受力区域的材料重量，同时避免板件轮廓出现尖锐应力集中点，让链条在反复承受交变拉载荷的工况下，不会在板件轮廓处率先萌生疲劳裂纹。从安装边界来看，

　　该链节的销轴伸出长度与外链板外侧平面保持齐平的压装工艺要求，既不会因为销轴过长剐蹭链条运行路径上的护板、导轨等周边构件，也不会因为销轴压装深度不足导致外链板与销轴之间出现相对转动，进而引发链条节距超差、运行跳齿的故障。在实际设备应用场景中，这类外链节需要和内链节交替铰接组装，销轴与内链节的套筒之间形成间隙配合的转动副，保证链条绕经链轮时可以顺畅完成弯折动作，同时销轴表面需要具备足够的硬度与耐磨性能，来承受链条运行过程中铰接位置的反复摩擦与冲击载荷。设计这类链节结构时，需要重点控制两个销轴的中心距公差，也就是单节节距的精度，节距偏差过大会导致链条与链轮齿槽的啮合精度下降，运行过程中产生明显的冲击、振动与噪音，

　　加速链轮齿面与链条铰接副的磨损；同时还要保证两片外链板的平行度公差，避免组装后链条出现侧向扭曲，导致运行过程中出现卡滞、偏磨甚至脱链的问题。在输送线场景下使用的同规格链节，还会根据输送负载的需求在外链板上预留附件安装孔位，用来固定输送刮板、工装托架等附属构件，这时候外链板的厚度还需要根据附加负载的大小做针对性调整，保证附件安装位置的结构强度满足长期运行的要求。从建模逻辑来看，这个结构的建模过程需要先明确对应规格链条的标准参数，包括链板厚度、销轴直径、链板高度、孔位中心距等基础尺寸，先绘制单片外链板的拉伸轮廓，完成板件的基础特征后，处理销轴安装孔的倒角与板件边缘的圆角特征，再通过对称装配完成两片链板与销轴的配合约束，还原实际压装后的位置关系，建模过程中需要注意还原链板表面的冲压拔模斜度与销轴端部的铆压成型特征，才能让数模更贴近实际生产的零件状态，为后续的链条整机组装、运动仿真、干涉检查提供准确的模型依据。
