盘形凸轮多从动件联动机构结构设计

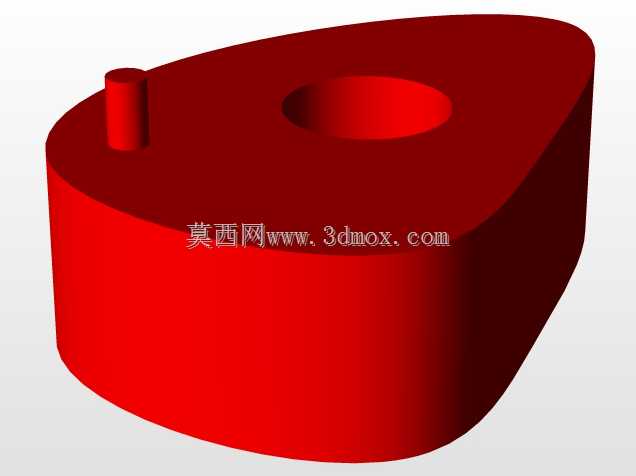

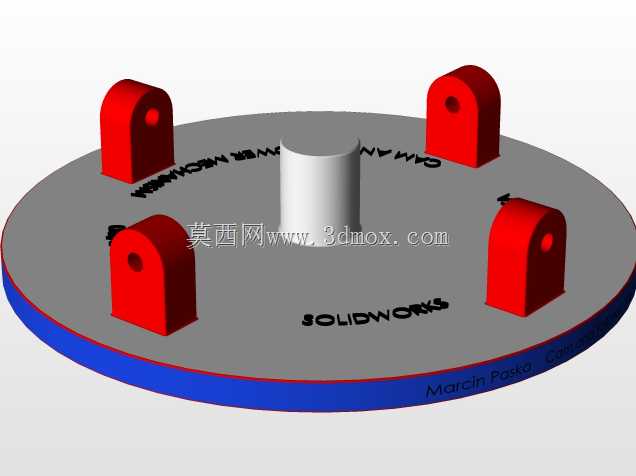

　　这套盘形凸轮搭配多组径向布置从动件的机构，核心应用场景覆盖轻工包装、自动送料、小型工位切换等需要实现周期性间歇动作的自动化工位，在小载荷、固定节拍的往复动作场景中适配性极强，相比连杆类间歇机构，凸轮结构能通过轮廓曲线精准复刻预设的动作时序，无需额外添加行程开关或时序控制元件，纯机械结构即可保证动作同步性，在高速轻载工位的长期运行稳定性上优势明显。从功能特性来看，该机构采用单盘凸轮驱动四组均匀分布的从动件，凸轮绕中心轴做定轴回转时，轮廓面依次推动各从动件做径向直线往复运动，可实现四个工位按固定节拍依次完成顶出、定位、避让等动作，从动件与凸轮接触端采用平底结构设计，相比尖顶从动件接触应力更小，耐磨性能更优，适合长期连续运行的工况，

　　从动件上预留的同轴通孔可用于安装顶杆、定位销等执行端配件，直接对接工位末端执行需求。设计思路上，首先根据工位动作节拍要求确定凸轮基圆尺寸，基圆直径选取时兼顾从动件行程与压力角控制，避免压力角过大导致从动件卡滞，四组从动件沿圆周90度均匀排布，对应四个等节拍动作工位，凸轮轮廓曲线按照从动件的升程、回程、停歇时序分段拟合，保证每个从动件的动作行程、停留时长完全匹配工位动作需求，中心圆柱凸台作为凸轮的安装定位基准，与设备安装座的中心轴配合，保证凸轮回转时的同轴度，避免运转过程中出现从动件行程偏差。安装边界方面，整套机构的主体承载为圆盘形凸轮基体，底部环形凸缘为安装贴合面，安装时需保证基体端面与安装基准面的平行度公差控制在0.02mm以内，

　　避免凸轮倾斜导致从动件受力不均；从动件的导向槽需与凸轮径向方向完全对中，导向长度需满足从动件最大升程时的支撑长度要求，避免侧向力导致从动件卡滞；中心安装轴的配合公差选取H7/g6间隙配合，保证凸轮回转顺畅无卡滞，同时控制径向跳动量在0.01mm以内，保证各从动件的动作行程一致性。实际应用中，这类凸轮机构常被用于小型自动化设备的工位转台配套，比如电子元器件的装配工位、小零件的检测分选工位，通过纯机械结构保证动作节拍的一致性，相比电控时序驱动，抗干扰能力更强，在油污、粉尘等复杂车间环境下的故障率更低，维护时仅需定期检查凸轮轮廓与从动件接触端的磨损量，补充润滑脂即可保证长期稳定运行。
