木工板材加工用记号笔结构设计

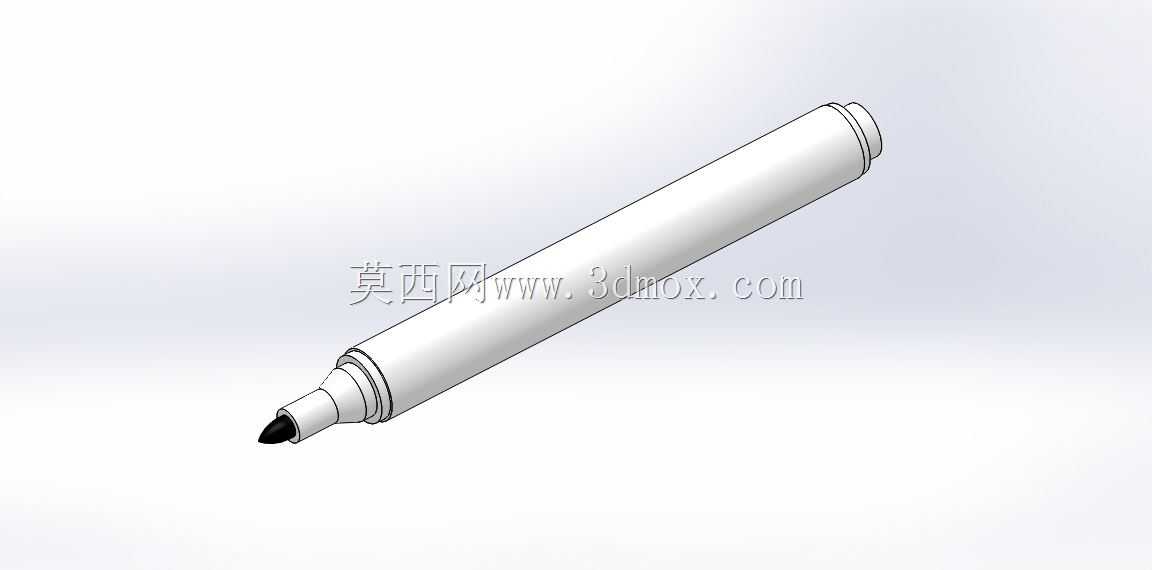

在木工板材加工作业场景中，板材裁切前的定位划线、工序流转的标识标注是贯穿开料、封边、排钻、组装全流程的基础操作，这类作业对标记工具的握持手感、划线流畅度、标记留存性都有明确的工程要求，本次设计的笔类结构正是针对木板加工场景的使用需求完成的三维结构建模。从实际使用场景出发，木工车间作业时操作人员多佩戴防滑劳保手套，因此笔身主体采用等直径圆柱结构设计，整体长度控制在单手握持舒适区间，笔身外表面做细微磨砂质感处理，避免沾附木屑、切削液后出现打滑脱手的问题，笔身直径适配成年男性戴手套后的握持围度，长时间划线作业不会产生明显的握持疲劳。结构设计上采用经典的直液式储墨芯布局，笔身内部预留足够的储墨腔空间，可容纳足量适配木材表面的专用墨水，这类墨水在实木、颗粒板、密度板等不同板材表面都能快速干燥，不会被板材表面的木纤维快速晕开，也不会在后续封边、打孔工序中被摩擦脱落，保证工序标识的可识别性。笔尖部分采用纤维耐磨笔头结构，笔头伸出笔嘴的长度经过反复验证，既可以在平整的大板材表面顺畅划线，也能在板材侧边、预钻孔位周边等狭窄位置完成标记，不会因为笔头过长导致受力弯折，也不会因为伸出过短导致笔嘴蹭到板材表面蹭花标记。笔帽与笔尾采用过盈卡扣配合结构，笔帽扣合后可完全密封笔尖部位，避免车间内漂浮的木屑粉尘堵塞笔头纤维间隙，同时防止墨水溶剂快速挥发导致笔头干涸，笔帽外侧设计有防滑凸棱，戴手套操作时也能轻松插拔笔帽。从安装边界来看，该笔的整体外轮廓为规则圆柱形，可直接适配车间通用的笔类工装夹具、工位笔筒的放置尺寸，也可搭配专用笔夹固定在操作人员的工装口袋、设备操作面板旁的置物位上，不需要额外定制专用的放置配件。整体结构没有多余的异形凸起，掉落在板材表面也不会刮伤已打磨完成的板材饰面，笔身重量控制在合理区间，放在工装口袋中不会产生明显的坠重感，适配车间内长时间随身携带的使用需求。
