Arduino控制小型绘图写字机械臂装置

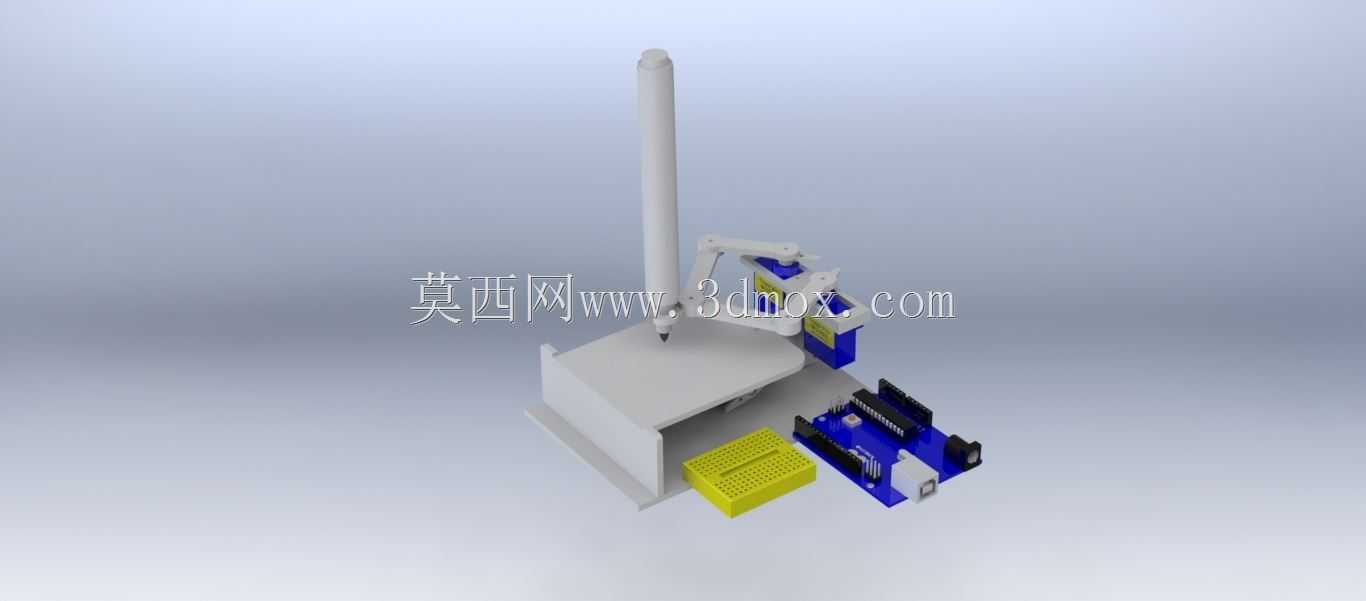

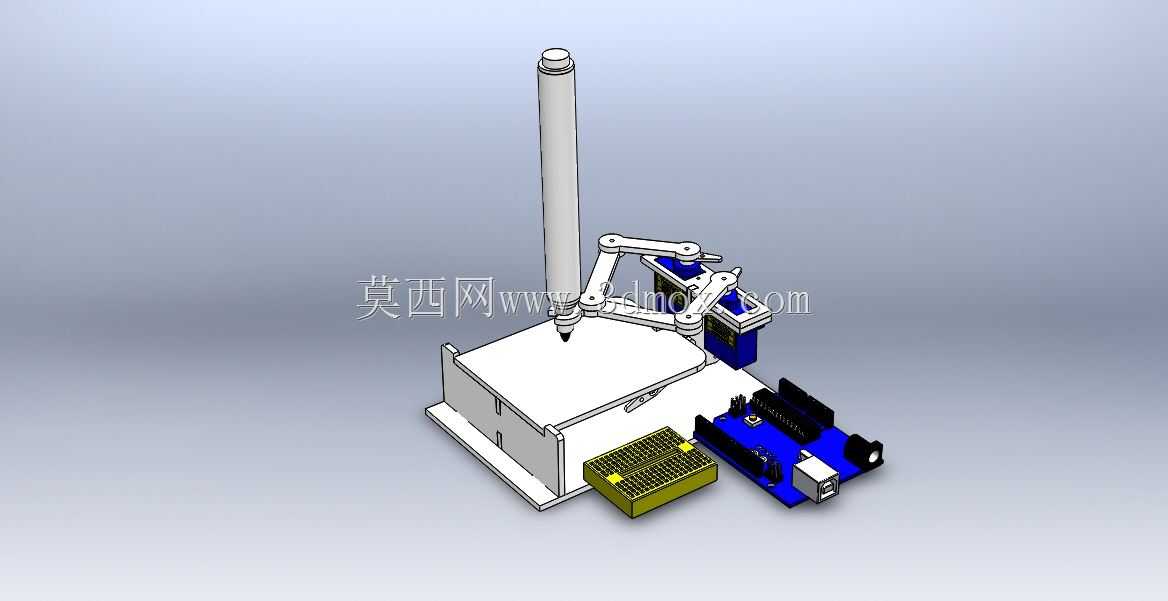

这套小型机械绘图装置的核心执行端采用双连杆串联臂结构，搭配垂直布置的笔端抬升机构，可在平面工作区域内完成预设轨迹的书写、绘图动作，常被用于创客教学演示、小型桌面标识绘制、个性化手写内容批量复刻等场景，相比大型数控绘图设备，它的占地空间更小，部署灵活，不需要专用的安装基座，直接放置在平整桌面即可完成作业。从结构设计逻辑来看，双连杆的转动副均采用舵机直接驱动，省去了复杂的减速传动链路，既降低了装配调试的难度，也能将传动间隙控制在可接受的范围内，满足普通书写绘图的精度要求；笔端的抬升动作由独立的小型舵机驱动，通过摆杆结构带动绘图笔沿垂直导套上下移动，可实现落笔、抬笔的动作切换，避免移动过程中笔尖在纸面留下多余划痕。装置的底座部分集成了控制板安装位、舵机走线槽与电池容纳腔，所有电气元件都可以内嵌安装在底座内部，既可以减少外部走线对机械臂运动的干涉，也能让整体外观更规整。底座的平面工作台面作为绘图作业的承载面，边缘设置了定位挡边，可快速对齐放置A6及以下尺寸的纸张、便签等书写介质，不需要额外的夹具固定。从安装边界来看，整套装置完全展开时机械臂的最大回转半径不超过200mm，垂直方向最高位置距离桌面约280mm，底座的投影尺寸约为180mm*150mm，对放置空间的要求极低，普通办公桌的边角区域即可容纳。设计过程中对连杆的转动范围做了机械限位，避免舵机过转导致的结构碰撞，同时在底座底部预留了防滑脚垫的安装槽，可粘贴橡胶脚垫提升作业时的整体稳定性，避免机械臂快速移动时底座出现滑移。控制部分采用开源arduino架构，可直接对接通用的G代码解析固件，用户只需要将需要绘制的文字、简单矢量图形转换为对应坐标指令，即可驱动机械臂完成自动绘制，在创客教育场景中，这套装置也可作为机械结构、运动控制、嵌入式编程的综合教学载体，让学习者直观理解串联机械臂的正逆运动学逻辑、多舵机协同控制的实现方式。末端绘图笔的固定结构采用弹性夹头设计，可适配不同直径的普通签字笔、马克笔，更换耗材十分便捷，不需要额外的定制配件。
